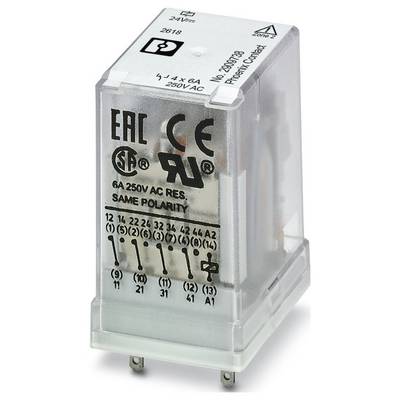

Abbildung ähnlich

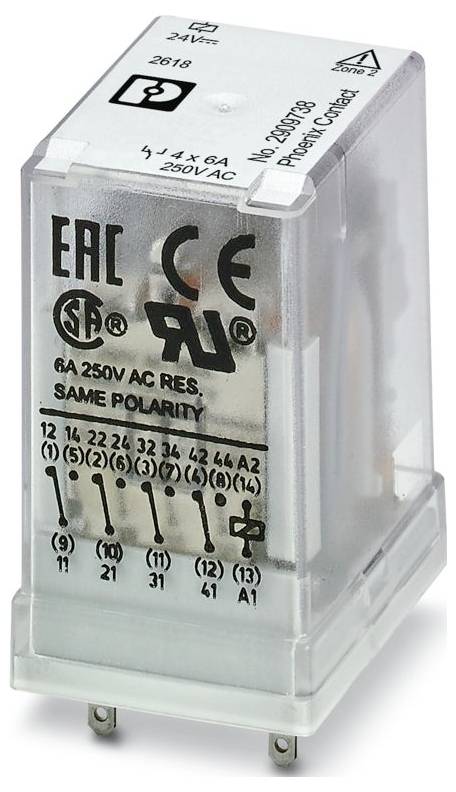

Abbildung ähnlich
Phoenix Contact REL-IR4/24DC/4X21/EX Industrierelais Nennspannung: 24 V/DC 4 Wechsler Single 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Single
Produkt-Art
Industrierelais
Kontaktart
4 Wechsler
Nennspannung
24 V/DC
Schaltspannung (max.)
250 V DC/AC
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
13,03 €
zzgl. MwSt.
5,41 €
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Anschlussart: Steckanschluss
- Breite: 21,2 mm
- Höhe: 27,5 mm
- Tiefe: 35,6 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: RT III
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: IEC 60664;IEC 61810
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 0,91 W
- Betriebsart: 100 % ED
- Eingangsspannungsbereich: 18,7 V DC ... 46,8 V DC
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC
- Einschaltstrom maximal: 16 A (20 ms, Schließer);12 A (4 s, Schließer)
- Isolierung: Basisisolierung
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 15.01.2026
- Eingangsnennspannung UN: 24 V DC
- Eingangsspannungsbereich bezogen auf UN: siehe Diagramm
- Typischer Eingangsstrom bei UN: 38 mA
- Kontaktausführung: 4 Wechsler
- Grenzdauerstrom: 6 A
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 2,5 kV
- Schalten: Schalten
- Enthalten in Set: 2909741 RIF-2-RPT-LDP-24DC/4X21/EX
- Lebensdauer mechanisch: ca. 1x 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 2,5 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): ungepolt
- Ansprechzeit typisch: 13 ms
- Rückfallzeit typisch: 3 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi
- Schaltspannung minimal: 5 V (bei 24 mA)
- Schaltstrom minimal: 5 mA (bei 24 V)
- Abschaltleistung (ohmsche Last) maximal: 144 W (bei 24 V DC);124 W (bei 48 V DC);108 W (bei 60 V DC);52 W (bei 110 V DC);48 W (bei 220 V DC);1500 VA (bei 250 V AC)
- Schaltleistung minimal: 0,12 W
- Schaltvermögen: 2 A (bei 24 V, DC13);1 A (bei 230 V, AC15)
- Motorlast nach UL 508: 1/3 HP, 240 V AC
- Prüfspannung (Wechsler/Wechsler): 2,5 kVeff (50 Hz, 1 min., Wechsler/Wechsler)
- Verpackungsart
Single
- Produkt-Art
Industrierelais
- Typ
REL-IR4/24DC/4X21/EX
- Anschluss
Steckanschluss
- Ansprechspannung (min.)
18.7 V/DC
- Ansprechspannung (max.)
46.8 V/DC
- Ansprechzeit
13 ms
- Abfallzeit
3 ms
- Kontaktart
4 Wechsler
- Kontaktmaterial
AgNi
- Nennspannung
24 V/DC
- Schaltspannung (max.)
250 V DC/AC
- Max. Schaltleistung
1500 VA
- Mechanische Lebensdauer
ca. 1x 107 Schaltspiele
- Spulenleistung
0.91 W
- Besonderheiten
steckbar
RT III
- Max. Temperatur
85 °C
- Min. Temperatur
-40 °C
- Länge
35.6 mm
- Breite
21.2 mm
- Höhe
27.5 mm
- Abm.
(L x B x H) 35.6 x 21.2 x 27.5 mm
- Inhalt
1 St.
- Tiefe
35.6 mm
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3580157 Phoenix Contact REL-IR4/24DC/4X21/EX Industrierelais Nennspannung: 24 V/DC 4 Wechsler Single 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3580157 Phoenix Contact REL-IR4/24DC/4X21/EX Industrierelais Nennspannung: 24 V/DC 4 Wechsler Single 1 St.
Beschreibung
Steckbares Industrierelais, RT III gedichtet mit Leistungskontakten, 4 Wechsler, mechanische Schaltstellungsanzeige, Polarität: ungepolt, Eingangsspannung: 24 V DC, in Verbindung mit RIF-2.../EX-Sockeln zugelassen nach ATEX/IECEx (Zone 2) und Ex-Zone Class I, Div. 2.
