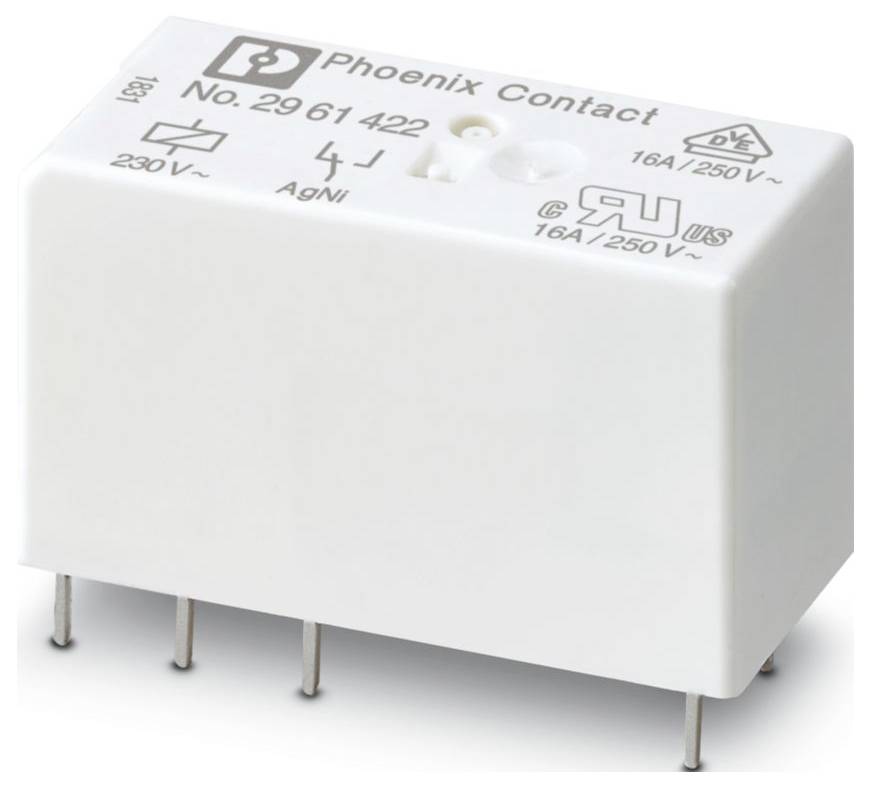

Phoenix Contact REL-MR-230AC/21HC Miniaturrelais Nennspannung: 230 V/AC 1 Wechsler 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Miniaturrelais
Kontaktart
1 Wechsler
Nennspannung
230 V/AC
Typ
REL-MR-230AC/21HC
Anschluss
Stecken
Löten
Datenblatt (PDF)
100 Set(s)
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl (Packungsgröße 10 St.)
Gesamt
53,74 €
zzgl. MwSt.
5,40 €
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Anschlussart: Steck / Lötanschluss
- Breite: 12,7 mm
- Höhe: 29 mm
- Tiefe: 15,7 mm
- Farbe: weiß (RAL 9010)
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: RT II
- Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: IEC 60664;EN 50178;EN 61810-1
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 0,4 W
- Betriebsart: 100 % ED
- Eingangsspannungsbereich: 179,4 V AC ... 356,5 V AC
- Montagehinweis: anreihbar ohne Abstand (>70 °C ≥ 2,5 mm)
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC
- Einschaltstrom maximal: 25 A (20 ms)
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 15.01.2026
- Eingangsnennspannung UN: 230 V AC
- Typischer Eingangsstrom bei UN: 3 mA (50 Hz);2,5 mA (60 Hz)
- Kontaktausführung: 1 Wechsler
- Grenzdauerstrom: 16 A
- Schalten: Schalten
- Enthalten in Set: 2903339 RIF-1-RPT-LV-230AC/1X21
- Lebensdauer mechanisch: 1x 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 5 kV AC (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): ungepolt
- Ansprechzeit typisch: 3 ms ... 12 ms (phasenlagenabhängig)
- Spulenwiderstand: 32500 Ω ±15 % (bei 20 °C)
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi
- Schaltspannung minimal: 12 V (bei 10 mA)
- Schaltstrom minimal: 10 mA (bei 12 V)
- Abschaltleistung (ohmsche Last) maximal: 384 W (bei 24 V DC);58 W (bei 48 V DC);48 W (bei 60 V DC);50 W (bei 110 V DC);80 W (bei 220 V DC);4000 VA (bei 250 V AC)
- Schaltvermögen: 2 A (bei 24 V, DC13);0,2 A (bei 110 V, DC13);0,2 A (bei 250 V, DC13);6 A (bei 24 V, AC15);6 A (bei 120 V, AC15);6 A (bei 250 V, AC15)
- Lebensdauer elektrisch: siehe Diagramm
- Netzfrequenz: 50/60 Hz
- Rückfallzeitbereich typisch: 2 ms ... 9 ms (phasenlagenabhängig)
- Motorlast nach UL 508: 1/2 HP, 120 V AC (Schließer);1 HP, 240 V AC (Schließer);1/3 HP, 120 V AC (Öffner);3/4 HP, 240 V AC (Öffner);1/4 HP, 200 ... 250 V AC
- Produkt-Art
Miniaturrelais
- Typ
REL-MR-230AC/21HC
- Anschluss
Stecken
Löten
- Kontaktart
1 Wechsler
- Kontaktmaterial
AgNi
- Nennspannung
230 V/AC
Relaisschutzart RT II
- Länge
15.7 mm
- Breite
12.7 mm
- Höhe
29 mm
- Abm.
(L x B x H) 15.7 x 12.7 x 29 mm
- Inhalt
10 St.
- Tiefe
15.7 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3580432 Phoenix Contact REL-MR-230AC/21HC Miniaturrelais Nennspannung: 230 V/AC 1 Wechsler 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3580432 Phoenix Contact REL-MR-230AC/21HC Miniaturrelais Nennspannung: 230 V/AC 1 Wechsler 10 St.
Beschreibung
Steckbares Miniaturleistungsrelais, mit Leistungskontakt für hohe Dauerströme, 1 Wechsler, Eingangsspannung 230 V AC
Lieferumfang
- Geliefert wird: Phoenix Contact Einzelrelais REL-MR-230AC/21HC, Verpackungseinheit: 10 Stk., EAN: 4017918937836
