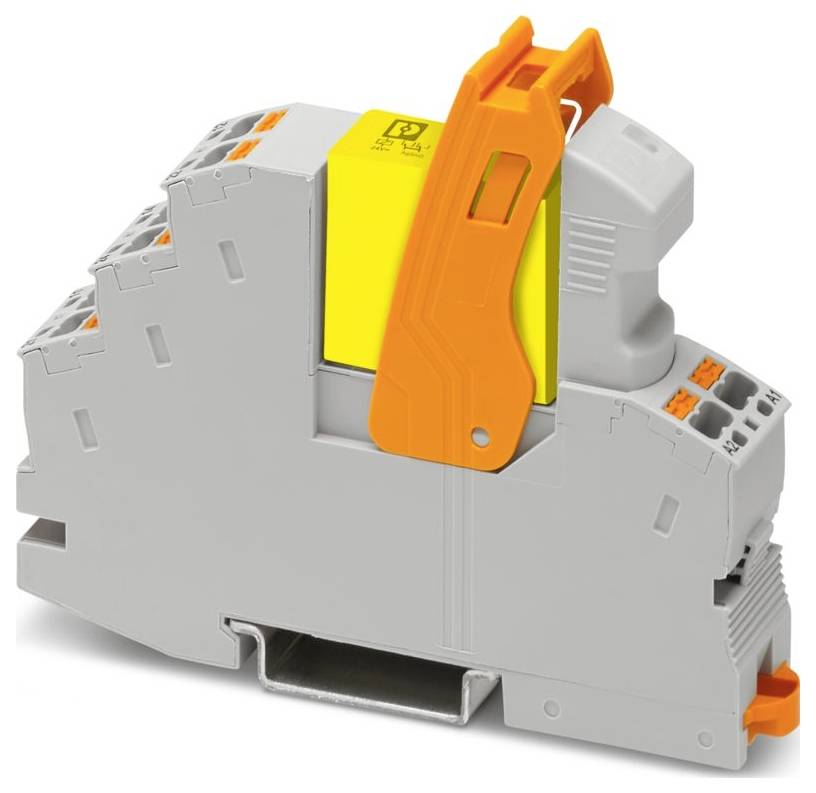

Phoenix Contact RIF-1-RPT-LDP-24DC/2X21/AU/FG Relaismodul 2 Wechsler Piece 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Relaismodul
Kontaktart
2 Wechsler
Schaltspannung (max.)
250 V DC/AC
Typ
RIF-1-RPT-LDP-24DC/2X21/AU/FG
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
28,71 €
zzgl. MwSt.
5,40 €
Technische Daten
- Produktfamilie: RIFLINE complete
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (Aderendhülse mit Kunststoffhülse);0,14 mm² ... 1 mm² (Aderendhülse mit Kunststoffhülse, zwei Leiter an Doppelklemme)
- Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 26 ... 16
- Breite: 16 mm
- Höhe: 96 mm
- Tiefe: 70 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -25 °C ... 85 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: DIN EN 60947-5-1
- Hinweis: folgende Werte gelten bei zerstörter Goldschicht
- Montageart: Tragschienenmontage
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Abisolierlänge: 8 mm
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- UL, USA / Kanada: UL, USA / Kanada
- Maximale Verlustleistung bei Nennbedingung: 0,72 W
- Durchmesser: 3,2 mm
- Betriebsart: 100 % ED
- CE: CE
- Zertifikat: NRNT.E172140
- Eingangsspannungsbereich: 20,4 V DC ... 28,8 V DC (20 °C)
- Strom: 10 A (RT28-32)
- Artikelabmessungen: Artikelabmessungen
- Montagehinweis: anreihbar ohne Abstand
- Spannung: 500 V (SCPD)
- Schutzbeschaltung: Freilaufdiode
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC
- Anwendung: Zwangsgeführte Kontakte
- Kurzschlussstrom: 1 kA (bedingter Kurzschlussstrom)
- Bohrloch: Bohrloch
- Isolierung: Sichere Trennung zwischen Eingang und Ausgang;Basisisolierung zwischen den Wechslern
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 25.09.2025
- Eingangsspannungsbereich bezogen auf UN: siehe Diagramm
- Typischer Eingangsstrom bei UN: 30 mA
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 2 Wechsler, zwangsgeführt
- Grenzdauerstrom: 8 A
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V2 (Gehäuse)
- UKCA: UKCA
- Bemessungsisolationsspannung: 250 V AC (Eingang / Ausgang)
- Bemessungsstoßspannung: 6 kV (Eingang / Ausgang);4 kV (zwischen den Wechslern)
- Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen: Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen
- Luft- und Kriechstrecken zwischen den Stromkreisen: Luft- und Kriechstrecken zwischen den Stromkreisen
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Relais): RT I (Relais)
- Schalten: Schalten
- Lebensdauer mechanisch: ca. 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 60 s)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 15 ms
- Rückfallzeit typisch: 10 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgSnO
- Abschaltleistung (ohmsche Last) maximal: 144 W (24 V DC);58 W (48 V DC);54 W (60 V DC);55 W (110 V DC);55 W (220 V DC);1500 VA (250 V AC)
- Prüfspannung (offener Kontakt): 1,5 kVeff (50 Hz, 60 s)
- Schalten: bei zerstörter Goldschicht: Schalten: bei zerstörter Goldschicht
- Prüfspannung (Wechsler/Wechsler): 2,5 kVeff (50 Hz, 60 s)
- Spulenspannung: 24 V DC
- B10d: 600000 Zyklen (AC1 | 250 V / 6 A | 1 NO);900000 Zyklen (AC1 | 250 V / 3 A | 1 NO);1800000 Zyklen (AC1 | 250 V / 1,5 A | 1 NO);300000 Zyklen (DC13 | 24 V / 3 A | 1 NO);1000000 Zyklen (DC13 | 24 V / 1,5 A | 1 NO);3000000 Zyklen (DC13 | 24 V / 0,75 A | 1 NO)
- Gebrauchskategorie CB Scheme (IEC 60947-5-1): AC15, 3 A/240 V (Schließer)
- Kurzschlussschutzeinrichtung: Kurzschlussschutzeinrichtung
- Betriebsnennspannung UN: 24 V DC
- Alle Angaben nach Norm: Alle Angaben nach Norm
- Verpackungsart
Piece
- Produkt-Art
Relaismodul
- Typ
RIF-1-RPT-LDP-24DC/2X21/AU/FG
- Anschluss
Push-In-Federkraftanschluss
- Ansprechspannung (min.)
20.4 V/DC
- Ansprechspannung (max.)
28.8 V/DC
- Ansprechzeit
15 ms
- Abfallzeit
10 ms
- Kontaktart
2 Wechsler
- Kontaktmaterial
AgSnO
- Schaltspannung (max.)
250 V DC/AC
- Max. Schaltleistung
1500 VA
- Mechanische Lebensdauer
ca. 107 Schaltspiele
- Besonderheiten
mit Haltebügel
IP20
- Max. Temperatur
60 °C
- Min. Temperatur
-25 °C
- Tiefe
70 mm
- Breite
16 mm
- Höhe
96 mm
- Abm.
(B x H x T) 16 x 96 x 70 mm
- Inhalt
1 St.
0.03 A
16 mm
96 mm
70 mm
FALSE
gepolt
monostabil
TRUE
Einfachkontakt
TRUE
sonstige
20.4-28.8 V
IP20
TRUE
DC
0
0
2
sonstige
Dokumente & Downloads
Datenblatt
Datenblatt 3574111 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21/AU/FG Relaismodul 2 Wechsler Piece 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3574111 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21/AU/FG Relaismodul 2 Wechsler Piece 1 St.
Beschreibung
Vormontiertes Relaismodul mit Push-in-Anschluss, bestehend aus: Relaissockel, Sicherheitsrelais mit zwangsgeführten Kontakten gemäß DIN EN 61810-3, steckbarem Anzeige-/ Entstörmodul und Haltebügel, Kontaktausführung: 2 Wechsler, Mehrlagen-Goldkontakt, Eingangsspannung: 24 V DC
