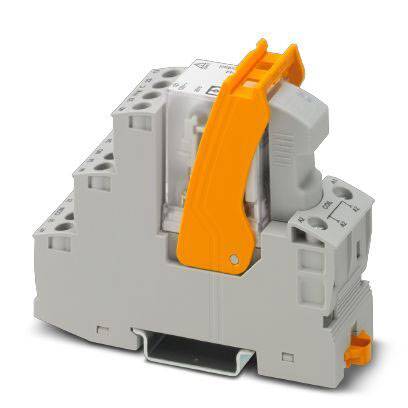

Phoenix Contact RIF-2-RSC-LV-120AC/4X21/EX Relaisbaustein Nennspannung: 120 V/AC Schaltstrom (max.): 5 A 4 Wechsler 1 St
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relaisbaustein
Kontaktart
4 Wechsler
Nennspannung
120 V/AC
Schaltspannung (max.)
250 V DC/AC
Schaltstrom (max.)
5 A
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
43,69 €
3
3% = 1,42 €
42,27 €
5
4% = 1,89 €
41,80 €
10
5% = 2,36 €
41,33 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Gesamt (43,69 € / Stück)
43,69 €
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Schaltspannung maximal: 250 V AC/DC
- Schaltspannung minimal: 5 V (bei 24 mA)
- Schaltstrom minimal: 5 mA (bei 24 V)
- Einschaltstrom maximal: 16 A (20 ms, Schließer)

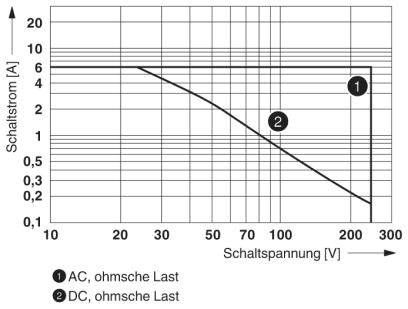

- Abschaltleistung (ohmsche Last) maximal:
- 120 W (bei 24 V DC)
- 124 W (bei 48 V DC)
- 108 W (bei 60 V DC)
- 52 W (bei 110 V DC)
- 48 W (bei 220 V DC)
- 1250 VA (bei 250 V AC)
- Schaltvermögen:
- 2 A (bei 24 V, DC13)
- 0,22 A (bei 120 V, DC13)
- 0,11 A (bei 250 V, DC13)
- 1,5 A (bei 24 V, AC15)
- 1,5 A (bei 120 V, AC15)
- 1 A (bei 240 V, AC15)
- Einbaulage: beliebig
- Montagehinweis: anreihbar ohne Abstand
- Abisolierlänge: 8 mm
- Leiterquerschnitt starr: 0,5 mm² ... 4 mm²
- Leiterquerschnitt flexibel: 0,5 mm² ... 4 mm²
- Leiterquerschnitt AWG: 20 ... 10 (starr)
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 2,5 kV
- Isolierung: Basisisolierung
- Überspannungskategorie: III
- Produkt-Art
Relaisbaustein
- Typ
RIF-2-RSC-LV-120AC/4X21/EX
- Anschluss
Schrauben
- Ansprechzeit
5 ms
- Kontaktart
4 Wechsler
- Kontaktmaterial
AgNi
- Nennspannung
120 V/AC
- Schaltspannung (max.)
250 V DC/AC
- Schaltstrom (max.)
5 A

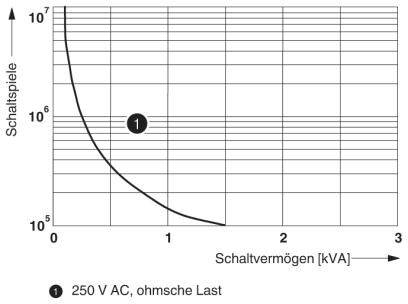

- Mechanische Lebensdauer
2x 107 Schaltspiele
- Besonderheiten
mit LED
IP20
- Max. Temperatur
+50 °C
- Min. Temperatur
-40 °C
- Länge
75 mm
- Breite
27 mm
- Höhe
89 mm
- Abm.
(L x B x H) 75 x 27 x 89 mm
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 2225777 Phoenix Contact RIF-2-RSC-LV-120AC/4X21/EX Relaisbaustein Nennspannung: 120 V/AC Schaltstrom (max.): 5 A 4 Wechsler 1 St
Datenblatt 2225777 Phoenix Contact RIF-2-RSC-LV-120AC/4X21/EX Relaisbaustein Nennspannung: 120 V/AC Schaltstrom (max.): 5 A 4 Wechsler 1 St
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2225777 Phoenix Contact RIF-2-RSC-LV-120AC/4X21/EX Relaisbaustein Nennspannung: 120 V/AC Schaltstrom (max.): 5 A 4 Wechsler 1 St
Beschreibung

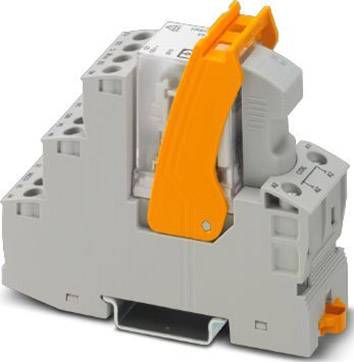

Vormontiertes Relaismodul bestehend aus: Relaissockel, Funktionssteckmodul, Leistungskontaktrelais und Haltebügel, zugelassen nach ATEX/IECEx (Zone 2) und Ex-Zone Class I, Div. 2, Schraubanschluss, 4 Wechsler, Eingangsspannung: 120 V AC
