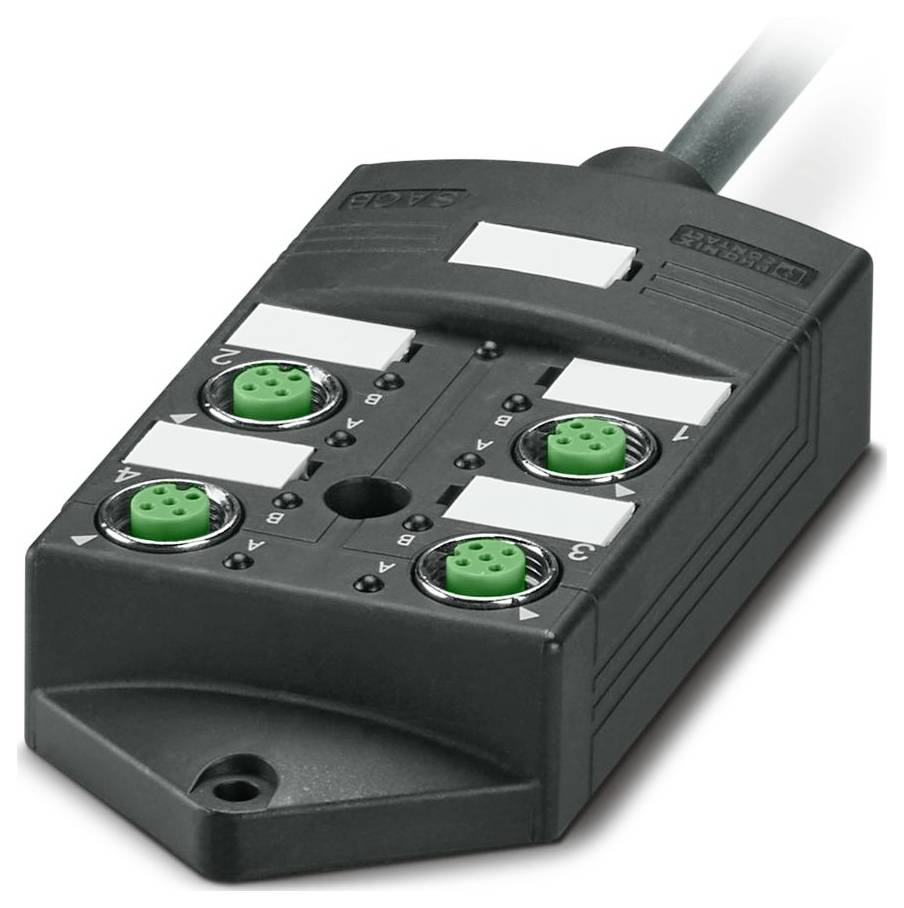

Abbildung ähnlich
Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Sensor-/Aktor-Box 26 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Box
Anzahl Signalplätze
4
Anzahl Verteiler
4-fach
Belegung
einfach
Typ
SACB-4/ 4-L-15,0PUR SCO
Datenblatt (PDF)
3 Set(s)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf durch Conrad ElectronicVersand durch MultiTech Trading GmbH
Anzahl (Packungsgröße 26 St.)
Gesamt
2.386,37 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 3 Set(s) verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Polzahl: 7
- Nennspannung UN: 24 V DC
- Brennbarkeitsklasse nach UL 94: V0
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP65;IP67;IP69K
- Umgebungstemperatur (Betrieb): -30 °C ... 90 °C
- Normen/Bestimmungen: IEC 61076-2-101
- Material Dichtung: NBR
- Material Kontaktoberfläche: vergoldet
- Leitungsaußendurchmesser: 6,90 mm ±0,2 mm
- Hinweis zur Anwendung: Nicht belegte Steckplätze sind vor Inbetriebnahme zu verschließen. Passende Verschlusselemente finden Sie unter "Zubehör".
- Außenmantel, Material: PUR
- Material Leiter: blanke Cu-Litze
- Leitungslänge: 15 m
- Leitungsquerschnitt: 4x 0,34 mm² (Signalleitung);3x 0,75 mm² (Energieleitung)
- Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
- Normbezeichnung: M12-Steckverbinder
- Außenmantel, Farbe: schwarz RAL 9005
- Anwendung: Standard, erweiterte Anforderungen
- Sonstige Beständigkeit: gut beständig gegen Säuren, Laugen und Lösemittel
- Kodierung: A
- Material Kontakt: Cu-Legierung
- Prüfspannung: 2000 V
- Anzahl der Steckplätze: 4
- Betriebsspannung maximal Umax: 30 V DC
- Bemessungsstrom gesamt: 12 A
- Strombelastbarkeit je Pfad max.: 2 A
- Strombelastbarkeit je Steckplatz: 4 A
- Anschlussbelegung: Anschlussbelegung
- Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = WH;2 / 4 (A) = GN;3 / 4 (A) = YE;4 / 4 (A) = GY;1-4 / 1 (+ 24 V) = BN;1-4 / 3 (0 V) = BU;1-4 / 5 (PE) = GNYE
- Statusanzeige vorhanden: ja
- Material Gewindehülse: Zinkdruckguss;PBT;PUR
- Material Kontaktträger: PA
- PUR/PVC schwarz [PUR]: PUR/PVC schwarz [PUR]
- Leitungsgewicht: 77,9 kg/km
- UL AWM Style: 20549
- Geschirmt: nein
- Leitungstyp: PUR/PVC schwarz [PUR]
- Leiteraufbau Signalleitung: 19x 0,15 mm
- AWG Signalleitung: 22
- Leiteraufbau Spannungsversorgung: 42x 0,15 mm
- AWG Spannungsversorgung: 18
- Aderdurchmesser inklusive Isolierung: 1,3 mm ±0,1 mm (Signalleitung);1,8 mm ±0,1 mm (Energieleitung)
- Material Aderisolation: PVC
- Einzelader, Farbe: braun, blau, grün/gelb, weiß, grün, gelb, grau
- Wandstärke Innenmantel: ≥ 0,15 mm
- Wandstärke Außenmantel: ≥ 0,38 mm
- Gesamtverseilung: Adern in Lagen verseilt
- Nennspannung Kabel: 300 V
- Mindestbiegeradius, fest verlegt: 7,5 x D
- Mindestbiegeradius, flexibel verlegt: 10 x D
- Kleinster Biegeradius, fest verlegt: 52 mm
- Kleinster Biegeradius, beweglich verlegt: 69 mm
- Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 1500000, Biegeradius: 69 mm, Verfahrweg: 2 m, Verfahrgeschwindigkeit: 2 m/s
- Flammwidrigkeit: DIN EN 50265
- Ölbeständigkeit: nach VDE 0472 Teil 803
- Besondere Eigenschaften: silikonfrei
- Produkt-Art
Sensor-/Aktor-Box
- Anzahl Signalplätze
4
- Belegung
einfach
- Typ
SACB-4/ 4-L-15,0PUR SCO
- Stammleitung
Ja
- Anzahl Verteiler
4-fach
- Statusanzeige
mit LED
- Anschluss
Steckverbinder
- Länge
15 m
IP65
IP67
IP69K
- Strombelastbarkeit je Steckplatz
4 A
- Summenstrom (einfache Einspeisung)
12 A
- Max. Temperatur
90 °C
- Min. Temperatur
-30 °C
- Anschluss-Querschnitt max.
0.75 mm²
- Anschluss-Querschnitt min.
0.34 mm²
- Anschlussart (Verteilerboxen)
M12-Buchse
- Gesamtpolzahl
4
- Herst.-Teilenr.
1687912
- Inhalt
26 St.
- Kabellänge (Details)
15 m
- Polzahl
4
- Strombelastbarkeit (gesamt)
12 A
- Strombelastbarkeit je I/O Signal
2 A
- Gehäusefarbe
Schwarz
- Betriebsspannung
24 V
- Bemessungsspannung
24 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Sensor-/Aktor-Box 26 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Sensor-/Aktor-Box 26 St.
Beschreibung
Verteilerbox, Anwendung: Standard, erweiterte Anforderungen, Anzahl der Steckplätze: 4, Polzahl: 4, Kodierung: A, Steckplatzbelegung: einfach, Statusanzeige: ja; Stammleitungsanschluss: Festanschluss 180°, PUR/PVC, Leitungslänge: 15 m, Schirmung: nein
Lieferumfang
- Geliefert wird: Phoenix Contact Verteilerbox SACB-4/ 4-L-#1687912, Verpackungseinheit: 26 Stk., EAN: 4067923253698
