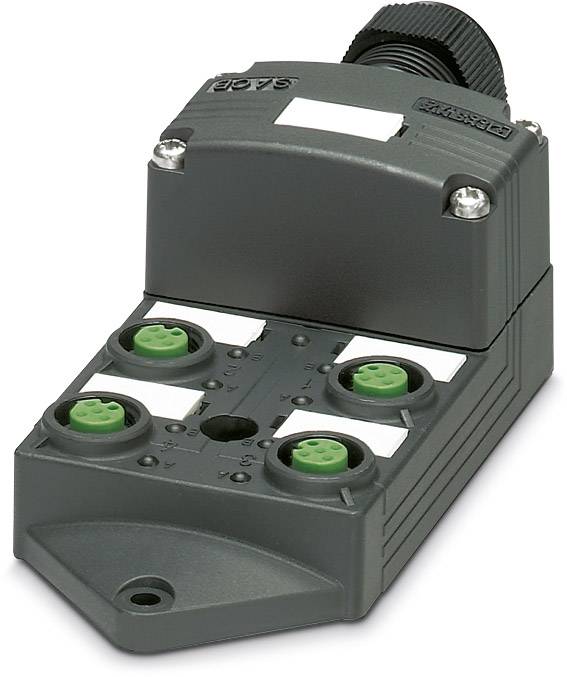

Phoenix Contact SACB-4/ 8-L-SC SCO P 1452990 Sensor/Aktorbox passiv M12-Verteiler mit Kunststoffgewinde 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Sensor/Aktorbox passiv
Anzahl Signalplätze
4
Anzahl Verteiler
4-fach
Belegung
doppelt
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
SACB-4/ 8-L-SC SCO P - Sensor-/Aktor-Box
- M23 horizontal, 0,2..0,5 mm², 7..12 mm, 4, 2, M12, 5, 24 V, 12 A, 4 A, sonstige Kupferlegierungen, sonstige, PA, Mit LED-Anzeige: ja, Mit Potentialtrennung: nein, Anschluss für NPN-Sensoren: nein, Schleppkettentauglichkeit der Fixkabelversion: ja, Kunststoff, -25..80 °C, Schutzart (IP): IP65, 54 mm, 43 mm, 117 mm
Eco contribution recycling symbols
Technische Daten
- Ausführung des Steckverbinders für Stammleitung: M23 horizontalAnschließbarer Leiterquerschnitt: 0,2..0,5 mm²Kabelaußendurchmesser für Kabelverschraubung: 7..12 mmAnzahl der Sensor-/Aktor-Steckplätze: 4Anzahl der Kanäle pro Steckplatz: 2Ausführung der Abgänge für Sensor-/Aktorleitungen: M12Polzahl der Sensor-/Aktor-Steckplätze: 5Bemessungsspannung: 24 VVerschmutzungsgrad: 2Betriebsspannung: 24 VMax. Strombelastbarkeit pro E/A-Signal: 12 AMax. Strombelastbarkeit pro Anschlusssockel: 4 AMax. Summenstrom: 12 AWerkstoff des Kontaktgrundkörpers: sonstige KupferlegierungenWerkstoff der Kontaktbeschichtung: sonstigeWerkstoff des Isolierkörpers: PAGewindebuchsen der Sensor-/Aktor-Steckplätze: M12Mit LED-Anzeige: jaMit Potentialtrennung: neinAnschluss für NPN-Sensoren: neinSchleppkettentauglichkeit der Fixkabelversion: jaWerkstoff des Gehäuses: KunststoffGehäusefarbe: sonstigeBetriebstemperatur: -25..80 °CSchutzart (IP): IP65Explosionsschutz-Kategorie für Gas: sonstigeExplosionsschutz-Kategorie für Staub: sonstigeBreite: 54 mmHöhe: 43 mmLänge: 117 mmVerpackungseinheit: 1 StückMaße (cm): 153 × 60 × 47Bruttogewicht: 0,159 kg, Nettogewicht: 0 kgECLASS 7: Passiver Sensor-/Aktor-Verteiler (27440108)
- Verpackungsart
Piece
- Produkt-Art
Sensor/Aktorbox passiv
- Anzahl Signalplätze
4
- Belegung
doppelt
- Typ
SACB-4/ 8-L-SC SCO P
- Stammleitung
Nein
- Anzahl Verteiler
4-fach
- Statusanzeige
mit LED
- Signalart
PNP
- Anschluss
Federklemme
- Breite
54 mm
- Länge
132.6 mm
IP65
- Strombelastbarkeit je Steckplatz
4 A
- Summenstrom (einfache Einspeisung)
12 A
- Max. Temperatur
+80 °C
- Min. Temperatur
-25 °C
- Anschluss-Querschnitt max.
0.5 mm²
- Anschluss-Querschnitt min.
0.2 mm²
- Anschlussart (Verteilerboxen)
M12-SPEEDCON-Buchse
- Gehäuse-Material
PBT
- Gesamtpolzahl
5
- Herst.-Teilenr.
1452990
- Herstellerfarbe
Schwarz
- Industrieverpackung
Ja
- Inhalt
1 St.
- Polzahl
5
- Strombelastbarkeit (gesamt)
12 A
- Strombelastbarkeit je I/O Signal
2 A
54
43 mm
-25-80 °C
sonstige
sonstige
sonstige
IP65
TRUE
2
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 586069 Phoenix Contact SACB-4/ 8-L-SC SCO P 1452990 Sensor/Aktorbox passiv M12-Verteiler mit Kunststoffgewinde 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 586069 Phoenix Contact SACB-4/ 8-L-SC SCO P 1452990 Sensor/Aktorbox passiv M12-Verteiler mit Kunststoffgewinde 1 St. Piece
Beschreibung
Sensor-/Aktor-Box, Anschlussart: M12-SPEEDCON-Buchse Kunststoff, Anzahl der Steckplätze: 4, Polzahl: 5, Steckplatzbelegung: doppelt, Statusanzeige: Ja, pnp; Stammleitungsanschluss: Federkraftanschluss 180°, Schirmung: nein
Lieferumfang
- Geliefert wird: Phoenix Contact Sensor-/Aktor-Box SACB-4/ 8-L-SC SCO P, Verpackungseinheit: 1 Stk., EAN: 4046356553612
