Name: Phoenix Contact SACB-6/12-L-M23 P12 1491733 Sensor-/Aktor-Box 1 St.
Brand: Phoenix Contact
SKU: 3568809
Availability: BackOrder

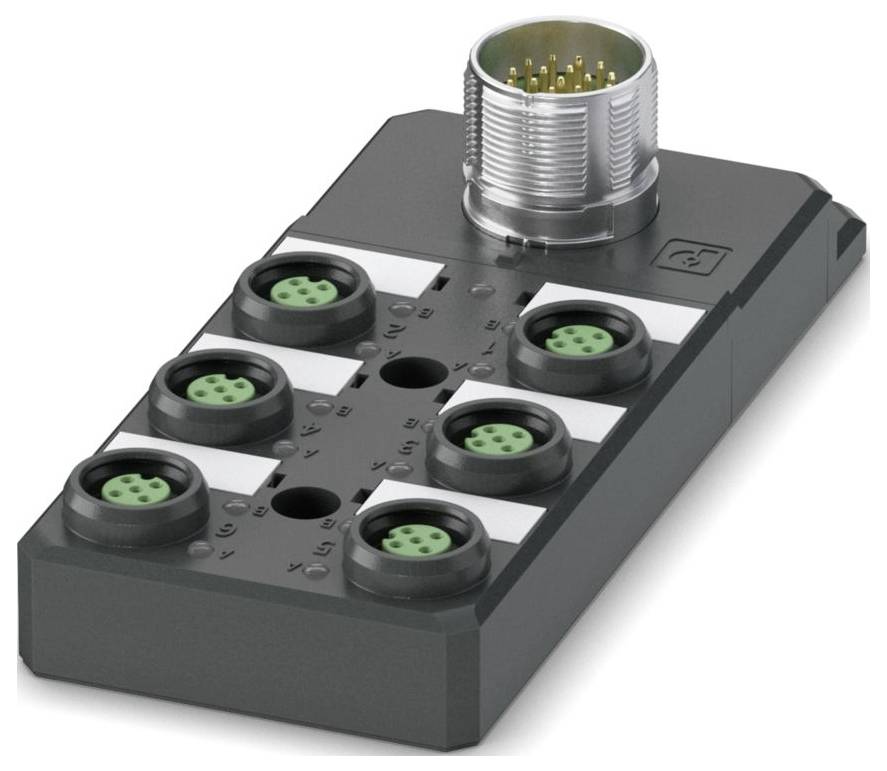

Ein schwarzer rechteckiger elektronischer Steckverbinderblock mit sechs kreisförmigen grünen Anschlüssen und einem größeren metallischen Stecker oben.

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Box

Anzahl Verteiler

6-fach

Belegung

doppelt

Typ

SACB-6/12-L-M23 P12

Stammleitung

Datenblatt (PDF)

Lieferung Mi., 28. Okt.

217 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Anzahl

Stück

Gesamt

81,31 €

zzgl. MwSt.

4,95 €

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Polzahl: 5
Nennspannung UN: 24 V DC
Anschlussart: M23-Steckanschluss (für Standard- und ONECLICK-Schnellverriegelung)
Breite: 56 mm
Höhe: 35,2 mm
Brennbarkeitsklasse nach UL 94: V0
Material Gehäuse: PBT
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP65;IP67
Umgebungstemperatur (Betrieb): -25 °C ... 80 °C
Material Dichtung: FKM
Länge: 134 mm
Material Kontaktoberfläche: Ni/Au
Hinweis zur Anwendung: Bei der Verwendung eines M23-Schraubsteckverbinders ist ein O-Ring erforderlich.
Leiteranschluss: Leiteranschluss
Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
Anwendung: Standard
Kodierung: A
Material Kontakt: CuSn
Anzahl der Steckplätze: 6
Betriebsspannung maximal Umax: 30 V DC
Bemessungsstrom gesamt: 12 A
Strombelastbarkeit je Pfad max.: 2 A
Strombelastbarkeit je Steckplatz: 4 A
Anschlussart Sensor/Aktor: M12-Push-Pull-Buchse;M12-Buchse
Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung: 0,4 Nm
Anschlussbelegung: Anschlussbelegung
Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = 15;1 / 2 (B) = 7;2 / 4 (A) = 5;2 / 2 (B) = 4;3 / 4 (A) = 16;3 / 2 (B) = 8;4 / 4 (A) = 3;4 / 2 (B) = 14;5 / 4 (A) = 17;5 / 2 (B) = 9;6 / 4 (A) = 2;6 / 2 (B) = 13;1-6 / 1 (+ 24 V) = 19;1-6 / 3 (0 V) = 6;1-6 / 5 (PE) = 12
Statusanzeige vorhanden: ja
Material Kontaktträger: PA
Material Kontakt Stammkabelseite: Cu-Legierung
Material Kontaktoberfläche Stammkabelseite: vergoldet

Produkt-Art: Sensor-/Aktor-Box

Belegung: doppelt

Typ: SACB-6/12-L-M23 P12

Stammleitung: Ja

Anzahl Verteiler: 6-fach

Statusanzeige: mit LED

Signalart: PNP

Anschluss: Steckanschluss

Breite: 56 mm

Länge: 134 mm

: IP65
IP67

Strombelastbarkeit je Steckplatz: 4 A

Summenstrom (einfache Einspeisung): 12 A

Max. Temperatur: 80 °C

Min. Temperatur: -25 °C

Anschlussart (Verteilerboxen): M12-Buchse

Gehäuse-Material: PBT

Gesamtpolzahl: 5

Herst.-Teilenr.: 1491733

Inhalt: 1 St.

Polzahl: 5

Höhe: 35.2 mm

Strombelastbarkeit (gesamt): 12 A

Strombelastbarkeit je I/O Signal: 2 A

Betriebsspannung: 24 V

: 56 mm

: 35.2 mm

: -25-80 °C

: FALSE

: 24-24 V

: sonstige

: sonstige

: sonstige

: 12 A

: 12 A

: IP65

: TRUE

: FALSE

: 2

: 6

: M12

: 5

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Anzahl Signalplätze

Anzahl Verteiler

Verpackungsart

Phoenix Contact SACB- 4/3-L-C-M8 HD 1197589 Sensor-/Aktor-Box 1 St. Piece

Bestell-Nr.:3566244

Lieferung Fr., 30. Okt.

11 Stück

Versand durch PF items GmbH

4-fach

Piece

Stück

Min.: 2

Vielfache: 1

39,62 €^*

Phoenix Contact SACB- 8/3-L- 2,5PUR-M8 HD 1283016 Sensor-/Aktor-Box M8-Verteiler mit Kunststoffgewinde 50 St.

Bestell-Nr.:3568146

Lieferung Di., 15. Dez.

100 Set(s)

Versand durch TecLink24

8-fach

Stück

Min.: 50

Vielfache: 1

2.925,87 €^*

Phoenix Contact SACB- 8/3-L- 3,0PUR-M8 HD 1197331 Sensor-/Aktor-Box 1 St.

Bestell-Nr.:3566160

Lieferung Fr., 30. Okt.

24 Stück

Versand durch PF items GmbH

8-fach

Stück

Min.: 2

Vielfache: 1

57,78 €^*

Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 Sensor-/Aktor-Box M8-Verteiler mit Kunststoffgewinde 1 St.

Bestell-Nr.:3566165

Lieferung Fr., 30. Okt.

65 Stück

Versand durch PF items GmbH

8-fach

Stück

Min.: 2

Vielfache: 1

71,10 €^*

Phoenix Contact SACB- 8/3-L-20,0PUR-M8 HD 1197338 Sensor-/Aktor-Box Multipolverteiler 1 St.

Bestell-Nr.:3566168

Lieferung Do., 29. Okt.

5 Stück

Versand durch PF items GmbH

8-fach

Stück

Min.: 1

Vielfache: 1

108,01 €^*

Phoenix Contact SACB- 8/3-L-30,0PUR-M8 HD 1197339 Sensor-/Aktor-Box M8-Verteiler mit Metallgewinde 1 St.

Bestell-Nr.:3566183

Lieferung Do., 22. Okt.

1 Stück

Versand durch PF items GmbH

8-fach

Stück

Min.: 1

Vielfache: 1

137,51 €^*

Phoenix Contact SACB- 8/4-L-20,0PUR-M8 HD 1197340 Sensor-/Aktor-Box M8-Verteiler mit Metallgewinde 1 St. Piece

Bestell-Nr.:3566143

Lieferung Do., 3. Dez.

2 Stück

Versand durch PF items GmbH

8-fach

Piece

Stück

Min.: 1

Vielfache: 1

157,61 €^*

Phoenix Contact SACB- 8/4-L-30,0PUR-M8 HD 1718109 Sensor-/Aktor-Box M8-Verteiler mit Kunststoffgewinde 20 St. Piece

Bestell-Nr.:3573591

Lieferung Di., 15. Dez.

100 Set(s)

Versand durch TecLink24

8-fach

Piece

Stück

Min.: 20

Vielfache: 1

4.472,50 €^*

Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Sensor-/Aktor-Box 1 St. Piece

Bestell-Nr.:3565840

Lieferung Do., 22. Okt.

200 Stück

Versand durch PF items GmbH

8-fach

Piece

Stück

Min.: 2

Vielfache: 1

66,80 €^*

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Sensor-/Aktor-Box M8-Verteiler mit Metallgewinde 1 St. Piece

Bestell-Nr.:3565886

Lieferung Mi., 21. Okt.

4 Stück

Versand durch Conrad Electronic

8-fach

Piece

Stück

Min.: 1

Vielfache: 1

126,04 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 3568809 Phoenix Contact SACB-6/12-L-M23 P12 1491733 Sensor-/Aktor-Box 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3568809 Phoenix Contact SACB-6/12-L-M23 P12 1491733 Sensor-/Aktor-Box 1 St.

Beschreibung

Verteilerbox, Anwendung: Standard, Anschlussart: M12-Buchse / M12-Push-Pull-Buchse, Anzahl der Steckplätze: 6, Polzahl: 5, Kodierung: A, Steckplatzbelegung: doppelt, Statusanzeige: ja, PNP; Stammleitungsanschluss: M23-Steckanschluss (für Standard- und ONECLICK-Schnellverriegelung) 90°, Schirmung: nein
