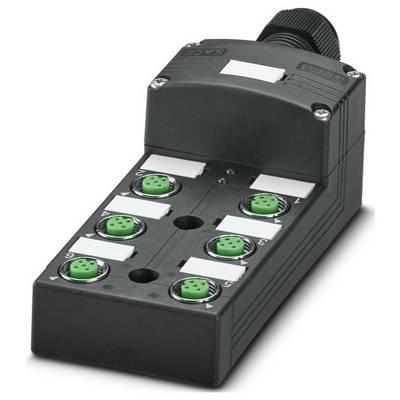

Abbildung ähnlich

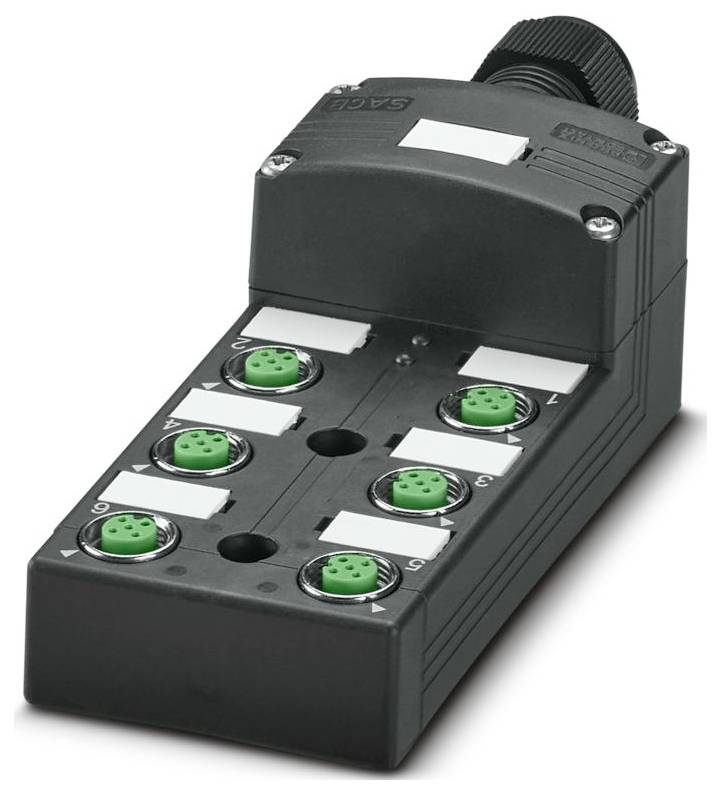

Abbildung ähnlich
Phoenix Contact SACB-6/ 6-C SCO 1516865 Sensor-/Aktor-Box M12-Verteiler mit Metallgewinde 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Box
Anzahl Signalplätze
6
Anzahl Verteiler
6-fach
Belegung
einfach
Typ
SACB-6/ 6-C SCO
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
50,11 €
zzgl. MwSt.
5,40 €
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Verteilerbox
- sonstige, 0,14..1,5 mm², 7..12 mm, 6, 1, M12, 4, 120 V, 10 A, 4 A, sonstige Kupferlegierungen, PA, Mit LED-Anzeige: nein, Mit Potentialtrennung: ja, Anschluss für NPN-Sensoren: ja, Schleppkettentauglichkeit der Fixkabelversion: ja, Kunststoff, grün, -30..80 °C, Schutzart (IP): IP65, 58 mm, 45 mm, 126 mm
Eco contribution recycling symbols
Technische Daten
- Polzahl: 4
- Nennspannung UN: 120 V AC;120 V DC
- Anschlussart: Steckbarer Schraubanschluss
- Breite: 58 mm
- Höhe: 45 mm
- Brennbarkeitsklasse nach UL 94: V0
- Material Gehäuse: PBT
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP65;IP67;IP69K
- Umgebungstemperatur (Betrieb): -30 °C ... 80 °C
- Normen/Bestimmungen: IEC 61076-2-101
- Länge: 126 mm
- Material Kontaktoberfläche: vergoldet
- Leitungsaußendurchmesser: 7 mm ... 12 mm
- Hinweis zur Dokumentation: Für Details der verwendeten Leiterplattenstecker siehe technische Daten des Artikels MC 1,5/10-STF-3,5 - 1847204
- Hinweis zur Anwendung: Nicht belegte Steckplätze sind vor Inbetriebnahme zu verschließen. Passende Verschlusselemente finden Sie unter "Zubehör".
- Leiteranschluss: Leiteranschluss
- Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
- Normbezeichnung: M12-Steckverbinder
- Anwendung: Standard, erweiterte Anforderungen
- Kodierung: A
- LED: nein
- Material Kontakt: Cu-Legierung
- Anzahl der Steckplätze: 6
- Betriebsspannung maximal Umax: 135 V
- Bemessungsstrom gesamt: 10 A;2x 8 A (bei Potenzialtrennung)
- Strombelastbarkeit je Pfad max.: 2 A
- Strombelastbarkeit je Steckplatz: 4 A
- Anschlussart Sensor/Aktor: M12-Buchse
- Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung: 0,4 Nm
- Anschlussbelegung: Anschlussbelegung
- Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = 1 / 4;2 / 4 (A) = 2 / 4;3 / 4 (A) = 3 / 4;4 / 4 (A) = 4 / 4;5 / 4 (A) = 5 / 4;6 / 4 (A) = 6 / 4;1-6 / 1 (+ 120 V) = UN;1-6 / 3 (0 V) = 0 V;1-6 / 5 (PE) = PE
- Statusanzeige vorhanden: nein
- Material Gewindehülse: Zinkdruckguss
- Material Dichtung O-Ring: NBR
- Material Kontaktträger: PA
- Material Kontakt Stammkabelseite: Cu-Legierung
- Material Kontaktoberfläche Stammkabelseite: vergoldet
- Anschlussquerschnitt Signalleitung flexibel: 0,14 mm² ... 1,5 mm²
- Anschlussquerschnitt Spannungsversorgung flexibel: 0,14 mm² ... 1,5 mm²
- Anschlussquerschnitt AWG Signalleitung flexibel: 26 ... 16
- Anschlussquerschnitt AWG Spannungsversorgung flexibel: 26 ... 16
- Abisolierlänge Signalleitung: 7 mm
- Abisolierlänge der Ummantelung: 50 mm (Stammleitung)
- Anzugdrehmoment-Deckelschraube: 0,35 Nm
- Anzugdrehmoment Montageschraube für Gehäusebefestigung: 0,5 Nm
- Anzugsdrehmoment-Überwurfmutter: 2,5 Nm
- Material Vergussmasse: PUR
- Material Kontaktträger Stammkabelseite: PA 6.6 V0
- Produkt-Art
Sensor-/Aktor-Box
- Anzahl Signalplätze
6
- Belegung
einfach
- Typ
SACB-6/ 6-C SCO
- Stammleitung
Ja
- Anzahl Verteiler
6-fach
- Statusanzeige
ohne LED
- Signalart
Universal
- Anschluss
Steckbarer Schraubanschluss
- Breite
58 mm
- Länge
126 mm
IP65
IP67
IP69K
- Strombelastbarkeit je Steckplatz
4 A
- Summenstrom (einfache Einspeisung)
10 A
- Max. Temperatur
80 °C
- Min. Temperatur
-30 °C
- Anschluss-Querschnitt max.
1.5 mm²
- Anschluss-Querschnitt min.
0.14 mm²
- Anschlussart (Verteilerboxen)
M12-Buchse
- Gehäuse-Material
PBT
- Gesamtpolzahl
4
- Herst.-Teilenr.
1516865
- Inhalt
1 St.
- Polzahl
4
- Höhe
45 mm
- Strombelastbarkeit (gesamt)
10 A
- Strombelastbarkeit je I/O Signal
2 A
- Betriebsspannung
120 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3569151 Phoenix Contact SACB-6/ 6-C SCO 1516865 Sensor-/Aktor-Box M12-Verteiler mit Metallgewinde 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3569151 Phoenix Contact SACB-6/ 6-C SCO 1516865 Sensor-/Aktor-Box M12-Verteiler mit Metallgewinde 1 St.
Beschreibung
Verteilerbox, Anwendung: Standard, erweiterte Anforderungen, Anschlussart: M12-Buchse Metall, Anzahl der Steckplätze: 6, Polzahl: 4, Kodierung: A, Steckplatzbelegung: einfach, Statusanzeige: nein, Universal; Stammleitungsanschluss: Steckbarer Schraubanschluss 180°, Schirmung: nein
Lieferumfang
- Geliefert wird: Phoenix Contact Sensor-/Aktor-Box SACB-6/ 6-C SCO, Verpackungseinheit: 1 Stk., EAN: 4017918967598
