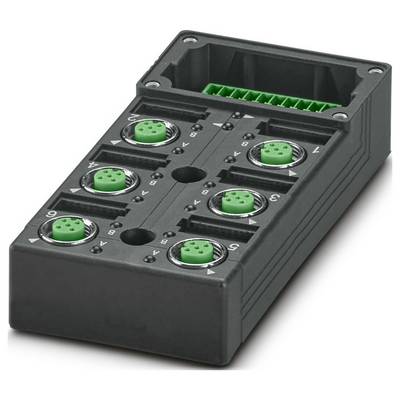

Phoenix Contact SACB-6/ 6-L-C GG SCO 1516742 Grundgehäuse 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Grundgehäuse
Anzahl Verteiler
6-fach
Typ
SACB-6/ 6-L-C GG SCO
Signalart
PNP
Anschluss
Steckbarer Schraubanschluss
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
47,55 €
zzgl. MwSt.
5,41 €
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Grundgehäuse-Verteilerbox
- sonstige, 6, 1, M12, 4, 24 V, 10 A, 4 A, Mit LED-Anzeige: ja, Mit Potentialtrennung: ja, Anschluss für NPN-Sensoren: nein, Schleppkettentauglichkeit der Fixkabelversion: ja, Kunststoff, grün, -30..80 °C, Schutzart (IP): IP65, 58 mm, 26 mm, 126 mm
Eco contribution recycling symbols
Technische Daten
- Polzahl: 4
- Nennspannung UN: 24 V DC
- Anschlussart: Steckbarer Schraubanschluss
- Breite: 58 mm
- Höhe: 26 mm
- Brennbarkeitsklasse nach UL 94: V0
- Material Gehäuse: PBT
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP65;IP67;IP69K
- Umgebungstemperatur (Betrieb): -30 °C ... 80 °C
- Normen/Bestimmungen: IEC 61076-2-101
- Länge: 126 mm
- Material Kontaktoberfläche: vergoldet
- Hinweis zur Anwendung: Nicht belegte Steckplätze sind vor Inbetriebnahme zu verschließen. Passende Verschlusselemente finden Sie unter "Zubehör".
- Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
- Normbezeichnung: M12-Steckverbinder
- Anwendung: Standard, erweiterte Anforderungen
- Kodierung: A
- LED: ja
- Material Kontakt: Cu-Legierung
- Anzahl der Steckplätze: 6
- Betriebsspannung maximal Umax: 30 V DC
- Bemessungsstrom gesamt: 10 A;2x 8 A (bei Potenzialtrennung)
- Strombelastbarkeit je Pfad max.: 2 A
- Strombelastbarkeit je Steckplatz: 4 A
- Statusanzeige vorhanden: ja
- Material Gewindehülse: Zinkdruckguss
- Material Dichtung O-Ring: NBR
- Material Kontaktträger: PA
- Material Kontakt Stammkabelseite: Cu-Legierung
- Material Kontaktoberfläche Stammkabelseite: vergoldet
- Material Vergussmasse: PUR
- Material Kontaktträger Stammkabelseite: PA 6.6 V0
- Lokale Diagnose: Versorgungsspannung je Modul LED grün;Statusanzeige I/O LED gelb
- Überwachte Funktion: Versorgungsspannung je Modul
- optische Darstellung: LED grün
- Produkt-Art
Grundgehäuse
- Typ
SACB-6/ 6-L-C GG SCO
- Anzahl Verteiler
6-fach
- Signalart
PNP
- Anschluss
Steckbarer Schraubanschluss
- Breite
58 mm
- Länge
126 mm
IP65
IP67
IP69K
- Gesamtpolzahl
4
- Herst.-Teilenr.
1516742
- Inhalt
1 St.
- Polzahl
4
- Höhe
26 mm
- Strombelastbarkeit (gesamt)
10 A
- Betriebsspannung
24 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3569133 Phoenix Contact SACB-6/ 6-L-C GG SCO 1516742 Grundgehäuse 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3569133 Phoenix Contact SACB-6/ 6-L-C GG SCO 1516742 Grundgehäuse 1 St.
Beschreibung
Grundgehäuse-Verteilerbox, Anwendung: Standard, erweiterte Anforderungen, Anschlussart: M12-Buchse Metall, Anzahl der Steckplätze: 6, Polzahl: 4, Kodierung: A, Steckplatzbelegung: einfach, Statusanzeige: ja, PNP; Stammleitungsanschluss: Steckbarer Schraubanschluss, Schirmung: nein
Lieferumfang
- Geliefert wird: Phoenix Contact Sensor-/Aktor-Box Grundgehäuse SACB-6/ 6-L-C GG SCO, Verpackungseinheit: 1 Stk., EAN: 4017918967475
