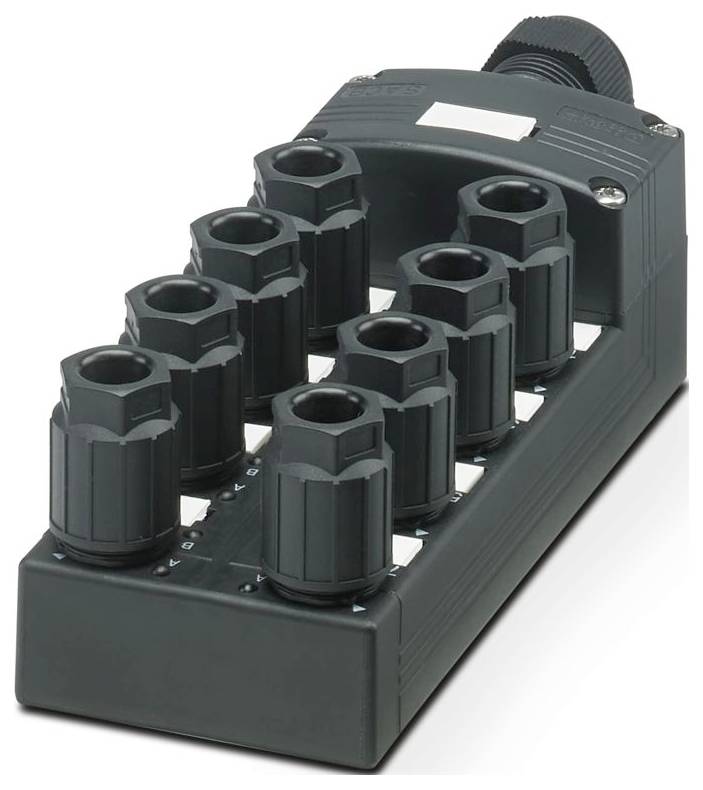

Phoenix Contact SACB-8/16-C QO 1156004 Sensor-/Aktor-Box QUICKON-Verteiler 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Sensor-/Aktor-Box
Anzahl Signalplätze
8
Anzahl Verteiler
8-fach
Belegung
doppelt
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
65,38 €
zzgl. MwSt.
5,40 €
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Verteilerbox
- 0,14..1,5 mm², 7..12 mm, 8, 2, Schneidklemmanschluss, 5, 48 V, 10 A, sonstige, Mit LED-Anzeige: nein, Mit Potentialtrennung: nein, Anschluss für NPN-Sensoren: ja, -30..80 °C, Schutzart (IP): IP65, 58 mm, 45 mm
Eco contribution recycling symbols
Technische Daten
- Polzahl: 5
- Nennspannung UN: 48 V AC;60 V DC
- Anschlussart: Steckbarer Schraubanschluss
- Breite: 58 mm
- Höhe: 45 mm
- Brennbarkeitsklasse nach UL 94: V0
- Material Gehäuse: PBT
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP65
- Umgebungstemperatur (Betrieb): -30 °C ... 80 °C;-5 °C ... 50 °C (bei der Konfektionierung)
- Material Dichtung: FKM
- Länge: 168 mm
- Material Kontaktoberfläche: Sn
- Leitungsaußendurchmesser: 7 mm ... 12 mm
- Hinweis zur Anwendung: Leitungen mit 5 Leitern dürfen einen Anschlussquerschnitt von max. 0,5 mm²/ AWG 20 aufweisen
- Leiteranschluss: Leiteranschluss
- Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
- LED: nein
- Material Kontakt: Stahl/Kupfer
- Anzahl der Steckplätze: 8
- Bemessungsstrom gesamt: 10 A
- Strombelastbarkeit je Pfad max.: 2 A
- Strombelastbarkeit je Steckplatz: 4 A
- Anschlussart Sensor/Aktor: QUICKON
- Anschlussbelegung: Anschlussbelegung
- Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = 1 / 4;1 / 2 (B) = 1 / 2;2 / 4 (A) = 2 / 4;2 / 2 (B) = 2 / 2;3 / 4 (A) = 3 / 4;3 / 2 (B) = 3 / 2;4 / 4 (A) = 4 / 4;4 / 2 (B) = 4 / 2;5 / 4 (A) = 5 / 4;5 / 2 (B) = 5 / 2;6 / 4 (A) = 6 / 4;6 / 2 (B) = 6 / 2;7 / 4 (A) = 7 / 4;7 / 2 (B) = 7 / 2;8 / 4 (A) = 8 / 4;8 / 2 (B) = 8 / 2;1-8 / 1 (+ 48 V) = UN;1-8 / 3 (0 V) = 0 V;1-8 / 5 (PE) = PE
- Statusanzeige vorhanden: nein
- Material Dichtung O-Ring: FKM
- Material Kontaktträger: PA 6.6
- Material Kontakt Stammkabelseite: Cu-Legierung
- Material Kontaktoberfläche Stammkabelseite: Ni
- Anschlussquerschnitt Signalleitung flexibel: 0,14 mm² ... 0,5 mm²
- Anschlussquerschnitt Spannungsversorgung flexibel: 0,14 mm² ... 0,5 mm²
- Anschlussquerschnitt AWG Signalleitung flexibel: 26 ... 20
- Anschlussquerschnitt AWG Spannungsversorgung flexibel: 26 ... 20
- Abisolierlänge Signalleitung: 7 mm
- Abisolierlänge der Ummantelung: 50 mm (Stammleitung)
- Anzugdrehmoment-Deckelschraube: 0,35 Nm
- Anzugdrehmoment Montageschraube für Gehäusebefestigung: 0,5 Nm
- Anzugsdrehmoment-Überwurfmutter: 4 Nm
- Material Vergussmasse: PUR
- Material Kontaktträger Stammkabelseite: PA 6.6 V0
- Schlüsselweite Überwurfmutter: 16 mm
- Aderisolationsmaterial: PVC / PE / PP / Gummi
- Verpackungsart
Piece
- Produkt-Art
Sensor-/Aktor-Box
- Anzahl Signalplätze
8
- Belegung
doppelt
- Typ
SACB-8/16-C QO
- Stammleitung
Ja
- Anzahl Verteiler
8-fach
- Statusanzeige
ohne LED
- Signalart
Universal
- Anschluss
Steckbarer Schraubanschluss
- Breite
58 mm
- Länge
168 mm
IP65
- Strombelastbarkeit je Steckplatz
4 A
- Summenstrom (einfache Einspeisung)
10 A
- Max. Temperatur
80 °C
- Min. Temperatur
-30 °C
- Anschluss-Querschnitt max.
0.75 mm²
- Anschluss-Querschnitt min.
0.14 mm²
- Anschlussart (Verteilerboxen)
QUICKON-Anschluss
- Gehäuse-Material
PBT
- Gesamtpolzahl
5
- Herst.-Teilenr.
1156004
- Herstellerfarbe
Mehrfarbig
- Inhalt
1 St.
- Polzahl
5
- Höhe
45 mm
- Strombelastbarkeit (gesamt)
10 A
- Strombelastbarkeit je I/O Signal
2 A
- Betriebsspannung
48 V
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3565119 Phoenix Contact SACB-8/16-C QO 1156004 Sensor-/Aktor-Box QUICKON-Verteiler 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3565119 Phoenix Contact SACB-8/16-C QO 1156004 Sensor-/Aktor-Box QUICKON-Verteiler 1 St. Piece
Beschreibung
Verteilerbox, Anschlussart: QUICKON, 0,14 mm² ... 0,75 mm², Anzahl der Steckplätze: 8, Polzahl: 5, Steckplatzbelegung: doppelt, Statusanzeige: nein, Universal; Stammleitungsanschluss: Steckbarer Schraubanschluss 180°, Schirmung: nein, Beim Anschluss von 5 Leitern max. 0,5 mm² anschließbar
Lieferumfang
- Geliefert wird: Phoenix Contact Sensor-/Aktor-Box 1156004, Verpackungseinheit: 1 Stk., EAN: 4063151158149
