Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 Sensor-/Aktor-Box 1 St. kaufen

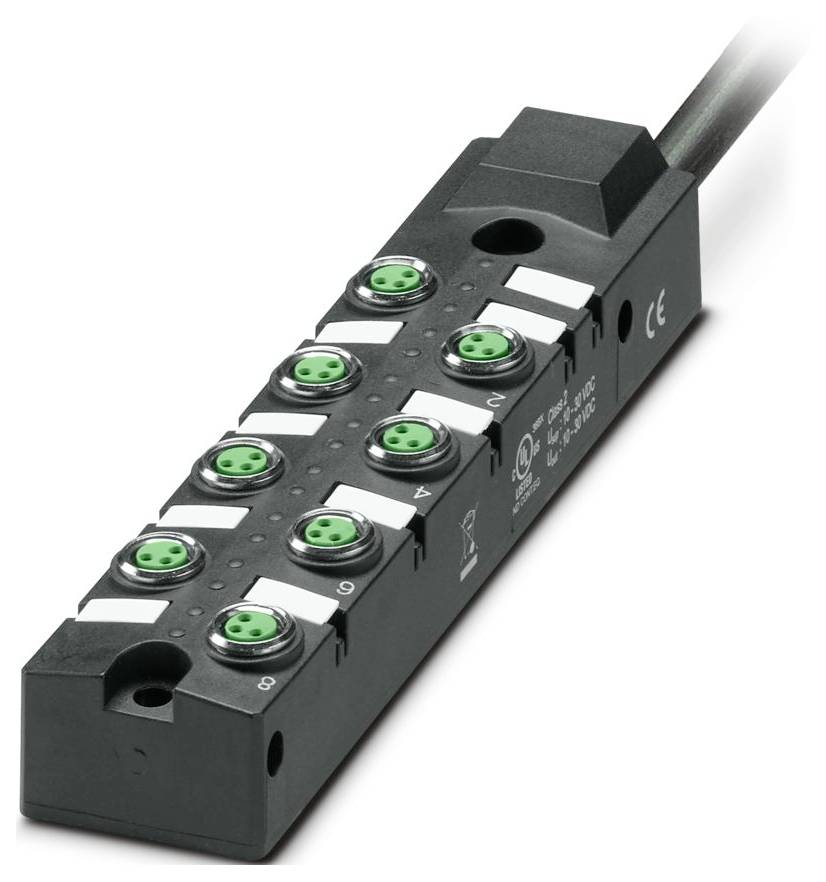

Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 Sensor-/Aktor-Box 1 St.-0

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Box

Anzahl Verteiler

8-fach

Typ

SACB- 8/3-L- 7,5PUR-M8 HD

Signalart

PNP

Breite

30 mm

Datenblatt (PDF)

Lieferung Do., 29. Okt.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

65,61 €

zzgl. MwSt.

5,40 €

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Verteilerbox

7,5 m, Kabellänge konfigurierbar: nein, 8, 1, M8, 3, 24 V, 2 A, 6 A, sonstige Kupferlegierungen, Nickel, sonstige, Mit LED-Anzeige: ja, Mit Potentialtrennung: nein, Anschluss für NPN-Sensoren: nein, Schleppkettentauglichkeit der Fixkabelversion: nein, schwarz, -25..80 °C, Schutzart (IP): IP67, 30 mm, 20 mm, 129,5 mm

Technische Daten

Polzahl: 10
Nennspannung UN: 24 V DC
Breite: 30 mm
Höhe: 20 mm
Material Gehäuse: PBT
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP67
Umgebungstemperatur (Betrieb): -25 °C ... 80 °C
Normen/Bestimmungen: IEC 61076-2-104
Länge: 129,5 mm
Material Kontaktoberfläche: Ni/Au
Leitungsaußendurchmesser: 7,90 mm ±0,2 mm
Hinweis zur Anwendung: Nicht belegte Steckplätze sind vor Inbetriebnahme zu verschließen. Passende Verschlusselemente finden Sie unter "Zubehör".
Außenmantel, Material: PUR
Material Leiter: blanke Cu-Litze
Leitungslänge: 7,5 m
Leitungsquerschnitt: 8x 0,34 mm² (Signalleitung);2x 0,75 mm² (Energieleitung)
Leiteranschluss: Leiteranschluss
Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
Normbezeichnung: M8-Steckverbinder
Außenmantel, Farbe: schwarz RAL 9005
Anwendung: Standard
Sonstige Beständigkeit: gut beständig gegen Säuren, Laugen und Lösemittel
Kodierung: A
LED: ja
Material Kontakt: CuZn
Prüfspannung: 2000 V
Anzahl der Steckplätze: 8
Betriebsspannung maximal Umax: 30 V DC
Bemessungsstrom gesamt: 6 A
Strombelastbarkeit je Pfad max.: 2 A
Strombelastbarkeit je Steckplatz: 2 A
Anschlussart Sensor/Aktor: M8-Buchse
Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung: 0,2 Nm
Anschlussbelegung: Anschlussbelegung
Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = WH;2 / 4 (A) = GN;3 / 4 (A) = YE;4 / 4 (A) = GY;5 / 4 (A) = PK;6 / 4 (A) = RD;7 / 4 (A) = BK;8 / 4 (A) = VT;1-8 / 1 (+ 24 V) = BN;1-8 / 3 (0 V) = BU
Statusanzeige vorhanden: ja
Material Gewindehülse: Cu-Legierung
Material Dichtung O-Ring: FKM
Material Kontaktträger: PBT
Material Vergussmasse: PUR
Lokale Diagnose: Versorgungsspannung LED grün;Statusanzeige I/O LED gelb
Überwachte Funktion: Versorgungsspannung
optische Darstellung: LED grün
PUR/PVC schwarz [PUR]: PUR/PVC schwarz [PUR]
Leitungsgewicht: 92 kg/km
UL AWM Style: 20549
Geschirmt: nein
Leitungstyp: PUR/PVC schwarz [PUR]
Leiteraufbau Signalleitung: 19x 0,15 mm
AWG Signalleitung: 22
Leiteraufbau Spannungsversorgung: 42x 0,15 mm
AWG Spannungsversorgung: 18
Aderdurchmesser inklusive Isolierung: 1,3 mm ±0,1 mm (Signalleitung);1,8 mm ±0,1 mm (Energieleitung)
Material Aderisolation: PVC
Einzelader, Farbe: braun, blau, weiß, grün, gelb, grau, rosa, rot, schwarz, violett
Wandstärke Innenmantel: ≥ 0,15 mm
Wandstärke Außenmantel: ≥ 0,38 mm
Gesamtverseilung: Adern in Lagen verseilt
Nennspannung Kabel: 300 V
Mindestbiegeradius, fest verlegt: 7,5 x D
Mindestbiegeradius, flexibel verlegt: 10 x D
Kleinster Biegeradius, fest verlegt: 60 mm
Kleinster Biegeradius, beweglich verlegt: 79 mm
Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 1500000, Biegeradius: 79 mm, Verfahrweg: 2 m, Verfahrgeschwindigkeit: 2 m/s
Flammwidrigkeit: DIN EN 50265
Ölbeständigkeit: nach VDE 0472 Teil 803
Besondere Eigenschaften: silikonfrei

Produkt-Art: Sensor-/Aktor-Box

Typ: SACB- 8/3-L- 7,5PUR-M8 HD

Anzahl Verteiler: 8-fach

Signalart: PNP

Breite: 30 mm

Länge: 129.5 mm

: IP67

Anschlussart (Verteilerboxen): M8-Buchse

Gesamtpolzahl: 3

Herst.-Teilenr.: 1197332

Inhalt: 1 St.

Kabellänge (Details): 7.5 m

Polzahl: 3

Höhe: 20 mm

Strombelastbarkeit (gesamt): 6 A

Tiefe: 129.5 mm

Gehäusefarbe: Schwarz

Betriebsspannung: 24 V

Bemessungsspannung: 24 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3566165 Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 Sensor-/Aktor-Box 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3566165 Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 Sensor-/Aktor-Box 1 St.

Beschreibung

Verteilerbox, Anwendung: Standard, Anschlussart: M8-Buchse Metall, Anzahl der Steckplätze: 8, Polzahl: 3, Kodierung: A, Steckplatzbelegung: einfach, Statusanzeige: ja, PNP; Stammleitungsanschluss: Festanschluss 180°, PUR/PVC, Leitungslänge: 7,5 m, Schirmung: nein
