Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 Sensor-/Aktor-Box 1 St. kaufen

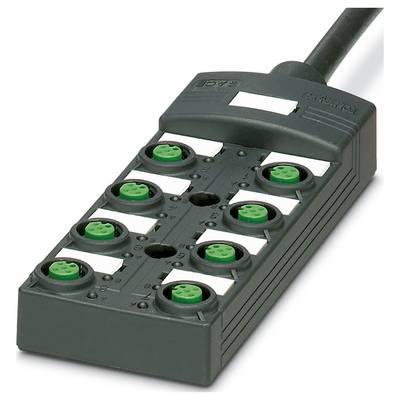

'Industrieller Stromverteilungsblock mit acht grünen kreisförmigen Anschlüssen.'

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Box

Anzahl Verteiler

8-fach

Typ

SACB-8/ 8-L- 5,0PUR SCO P NPN

Breite

54 mm

Länge

149 mm

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

50,60 €

zzgl. MwSt.

5,40 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 3. Sept.

9 Stück

Versand

57,13 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Verteilerbox

5 m, Kabellänge konfigurierbar: nein, 8, 1, M12, 4, 24 V, 2, 2 A, 12 A, sonstige Kupferlegierungen, Gold, Polyamid (PA), Mit LED-Anzeige: ja, Mit Potentialtrennung: nein, Anschluss für NPN-Sensoren: ja, Schleppkettentauglichkeit der Fixkabelversion: nein, Kunststoff, sonstige, -25..80 °C, Schutzart (IP): IP65, 54 mm, 23 mm, 149 mm

Technische Daten

Polzahl: 11
Nennspannung UN: 24 V DC
Breite: 54 mm
Höhe: 23 mm
Material Gehäuse: PBT
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP65;IP67
Umgebungstemperatur (Betrieb): -25 °C ... 80 °C
Normen/Bestimmungen: IEC 61076-2-101
Länge: 149 mm
Material Kontaktoberfläche: vergoldet
Leitungsaußendurchmesser: 8,50 mm ±0,2 mm
Hinweis zur Anwendung: Nicht belegte Steckplätze sind vor Inbetriebnahme zu verschließen. Passende Verschlusselemente finden Sie unter "Zubehör".
Außenmantel, Material: PUR
Material Leiter: blanke Cu-Litze
Leitungslänge: 5 m
Leitungsquerschnitt: 8x 0,34 mm² (Signalleitung);3x 0,75 mm² (Energieleitung)
Leiteranschluss: Leiteranschluss
Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
Normbezeichnung: M12-Steckverbinder
Außenmantel, Farbe: schwarz RAL 9005
Sonstige Beständigkeit: gut beständig gegen Säuren, Laugen und Lösemittel
Kodierung: A
Isolationswiderstand: ≥ 5 MΩ*km
LED: ja
Material Kontakt: Cu-Legierung
Anzahl der Steckplätze: 8
Betriebsspannung maximal Umax: 30 V DC
Bemessungsstrom gesamt: 12 A
Strombelastbarkeit je Pfad max.: 2 A
Strombelastbarkeit je Steckplatz: 4 A
Anschlussart Sensor/Aktor: M12-Buchse
Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung: 0,4 Nm
Anschlussbelegung: Anschlussbelegung
Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = WH;2 / 4 (A) = GN;3 / 4 (A) = YE;4 / 4 (A) = GY;5 / 4 (A) = PK;6 / 4 (A) = RD;7 / 4 (A) = BK;8 / 4 (A) = VT;1-8 / 1 (+ 24 V) = BN;1-8 / 3 (0 V) = BU;1-8 / 5 (PE) = GNYE
Statusanzeige vorhanden: ja
Material Gewindehülse: PBT
Material Dichtung O-Ring: NBR
Material Kontaktträger: PA
Anzugdrehmoment Montageschraube für Gehäusebefestigung: 0,5 Nm
Material Vergussmasse: PUR
Lokale Diagnose: Versorgungsspannung LED grün;Statusanzeige I/O LED gelb
Überwachte Funktion: Versorgungsspannung
optische Darstellung: LED grün
PUR/PVC schwarz [PUR]: PUR/PVC schwarz [PUR]
Leitungsgewicht: 107,4 kg/km
UL AWM Style: 20549 (80 °C / 300 V)
Geschirmt: nein
Leitungstyp: PUR/PVC schwarz [PUR]
Leiteraufbau Signalleitung: 19x 0,15 mm
AWG Signalleitung: 22
Leiteraufbau Spannungsversorgung: 42x 0,15 mm
AWG Spannungsversorgung: 18
Aderdurchmesser inklusive Isolierung: 1,3 mm ±0,1 mm (Signalleitung);1,8 mm ±0,1 mm (Energieleitung)
Material Aderisolation: PVC
Einzelader, Farbe: braun, blau, grün/gelb, weiß, grün, gelb, grau, rosa, rot, schwarz, violett
Wandstärke Innenmantel: ≥ 0,15 mm
Wandstärke Außenmantel: ≥ 0,38 mm
Gesamtverseilung: Adern in Lagen verseilt
Nennspannung Kabel: 300 V AC
Mindestbiegeradius, fest verlegt: 7,5 x D
Mindestbiegeradius, flexibel verlegt: 10 x D
Kleinster Biegeradius, fest verlegt: 64 mm
Kleinster Biegeradius, beweglich verlegt: 85 mm
Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 1500000, Biegeradius: 10 x D, Verfahrweg: 2 m, Verfahrgeschwindigkeit: 2 m/s
Flammwidrigkeit: DIN EN 50265
Ölbeständigkeit: nach VDE 0472 Teil 803
Besondere Eigenschaften: silikonfrei
Leiterwiderstand max.: ≤ 53 Ω/km (Signalleitung);≤ 26 Ω/km (Energieleitung)
Prüfspannung Ader/Ader: 2000 V (50 Hz, 5 min.)

Produkt-Art: Sensor-/Aktor-Box

Typ: SACB-8/ 8-L- 5,0PUR SCO P NPN

Anzahl Verteiler: 8-fach

Breite: 54 mm

Länge: 149 mm

: IP65
IP67

Anschlussart (Verteilerboxen): M12-Buchse

Gesamtpolzahl: 4

Herst.-Teilenr.: 1405737

Inhalt: 1 St.

Kabellänge (Details): 5 m

Polzahl: 4

Höhe: 23 mm

Strombelastbarkeit (gesamt): 12 A

Tiefe: 149 mm

Betriebsspannung: 24 V

Bemessungsspannung: 24 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3586155 Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 Sensor-/Aktor-Box 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3586155 Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 Sensor-/Aktor-Box 1 St.

Beschreibung

Verteilerbox, Anschlussart: M12-Buchse Kunststoff, Anzahl der Steckplätze: 8, Polzahl: 4, Kodierung: A, Steckplatzbelegung: einfach, Statusanzeige: ja, NPN; Stammleitungsanschluss: Festanschluss 180°, PUR/PVC, Leitungslänge: 5 m, Schirmung: nein
