Name: Phoenix Contact Steckverbinder-Set HC-KIT-B24-R03
Brand: Phoenix Contact
SKU: 2136656
Availability: BackOrder

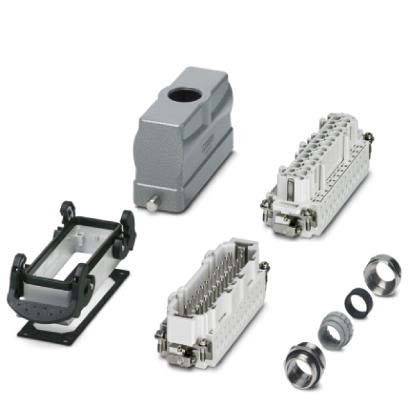

Phoenix Contact Steckverbinder-Set HC-KIT-B24-R03-0

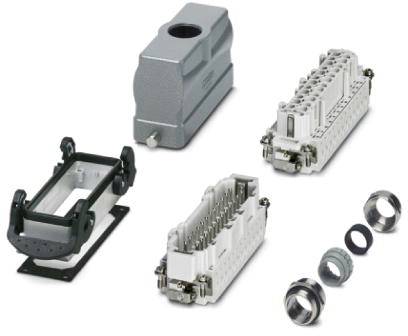

Industrielle Steckverbinder in Einzelteilen: Gehäuse, Halterahmen, Einsätze mit Stiften und Buchsen für Stromverbindungen.

Phoenix Contact Steckverbinder-Set HC-KIT-B24-R03-2

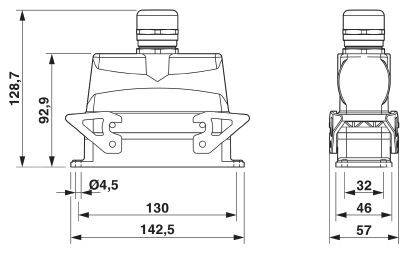

Technische Zeichnung eines Motors mit Maßen: Höhe 128,7 mm, Breite 142,5 mm, Basislänge 130 mm. Zeigt Seiten- und Frontansicht.

1/4

Produkt-Art

Steckverbinder-Set

Anschluss

Schrauben

Gehäuse-Material

Aluminium-Druckguss

Schutzart

IP65

Leiterquerschnitt (min.)

0.5 mm²

Datenblatt (PDF)

Lieferung Mo., 16. Nov.

2 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Anzahl

Stück

Min.: 2

Vielfache: 1

Gesamt

142,78 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Kabeldurchmesser: 14 mm ... 21 mm
Bauform: B24
Bemessungsspannung: 500 V
Bemessungsstrom: 16 A
Kabelabgang: gerade
Bemessungsstoßspannung: 6 kV
Anschlussquerschnitt AWG: 20 ... 14
Leitungsaußendurchmesser: 15 mm ... 21 mm
Länge Montageausschnitt: 113 mm
Breite Montageausschnitt: 35 mm
Material Kontaktträger: PC
Material Verriegelungsbügel: PA
Brennbarkeitsklasse nach UL 94: V0
Schutzdeckel integriert: nein
Kabelverschraubung: M32

Produkt-Art: Steckverbinder-Set

Anschluss: Schrauben

Gehäuse-Material: Aluminium-Druckguss

: IP65

Leiterquerschnitt (min.): 0.5 mm²

Leiterquerschnitt (max.): 2.5 mm²

Polzahl: 24

Min. Temperatur: -40 °C

Max. Temperatur: +100 °C

Voreilender Kontakt (PE): Ja

Inhalt: 1 St.

Gesamtpolzahl: 24 + PE

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2136656 Phoenix Contact Steckverbinder-Set HC-KIT-B24-R03

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2136656 Phoenix Contact Steckverbinder-Set HC-KIT-B24-R03

Beschreibung

Phoenix Contact Steckverbinder-Set HC-KIT-B24-R03

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Phoenix ContactBezeichnung:Steckverbinder-Set Typ:HC-KIT-B24-R03Kontaktausführung:HermaphroditBreite:43 mmHöhe:135 mmTiefe:140 mmPolzahl:24Anzahl der Steckkontaktreihen:2Bemessungsstrom In:20 AUmgebungstemperatur:100 °CBemessungsspannung:500 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIIVerschmutzungsgrad:3Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,5..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,5..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5..2,5 mm²Ausführung des elektrischen Anschlusses:SchraubanschlussWerkstoff der Kontaktbeschichtung:sonstigeWerkstoff des Kontaktes:sonstigeWerkstoff des Isolierkörpers:sonstigeWerkstoff des Gehäuses:AluminiumBeschichtung Gehäuse:pulverbeschichtetArt der Verriegelung:QuerbügelMontageart:geschraubtBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:jaBetriebstemperatur:-40..100 °CSchutzart (IP), montiert:IP65EMV-Ausführung:jaAnzahl der Leitungseinführungen:1Mit Dichtung:jaSchlagfestigkeit:IK09Anordnung der Kabelzuführung:sonstige
Phoenix Contact Steckverbinder-Set HC-KIT-B24-R03: weitere Details
Steckverbinder-Set, Polzahl: 24, Anschlussart: Schraubanschluss, Anschlussquerschnitt: AWG 20- 14, Kabelabgang: gerade EAN: 4046356752718

Geliefert wird: Phoenix Contact Steckverbinder-Set HC-KIT-B24-R03, Verpackungseinheit: 1 Stk., EAN: 4046356752718
