Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Modulträger 24 V/DC kaufen

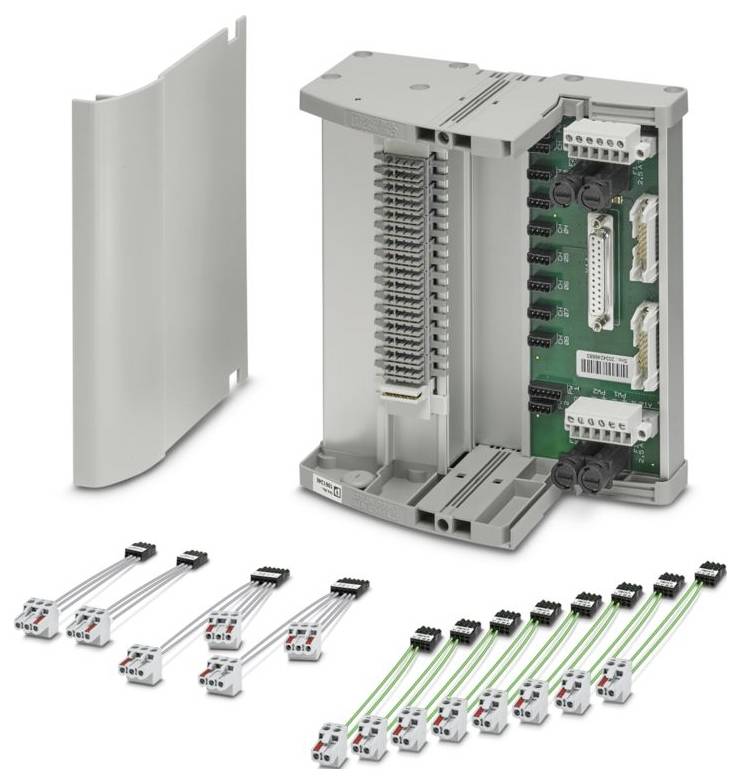

Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Modulträger 24 V/DC-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 29. Dez. 2026

7 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

783,40 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 7 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Polzahl: 14
Nennspannung UN: < 50 V DC (pro Signal/Kanal)
Anschlussart: IDC/FLK-Stiftleiste
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 148 mm
Höhe: 170 mm
Tiefe: 160 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP00
Umgebungstemperatur (Betrieb): -20 °C ... 70 °C (Spezifikationen der Module beachten)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: EN 60079-0;EN 60079-7;EN 60079-11
Hinweis: Zur Anbindung eines zweiten Termination Carrier (weitere 8 HART-Kanäle)
Montageart: Tragschienenmontage
Überspannungskategorie: II
Verschmutzungsgrad: 2
Vibration (Betrieb): 2g, nach IEC 60068-2-6
Abisolierlänge: 7 mm
Luft- und Kriechstrecken: Luft- und Kriechstrecken
Einbaulage: senkrecht, waagerecht
Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Kennzeichnung: UL 61010 Listed;Class I, Div. 2, Groups A, B, C, D T4;Class I, Zone 2, Group IIC
UL, USA / Kanada: UL, USA / Kanada
Sicherung: 2x 2,5 A träge (austauschbar)
Eingangsspannungsbereich: 19,2 V DC ... 30 V DC
Montagehinweis: ohne Endhalter
Schock: 15g, nach IEC 60068-2-27
Eingangsspannung: 24 V DC
Statusanzeige: 2 x LED grün (PWR1 und PWR2)
Benennung: Einspeisemodul
Versorgung: Versorgung
Nutzungsbeschränkung: Nutzungsbeschränkung
EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
Eingangsstrom: ≤ 2 A
Isolierung: Basisisolierung
Bemessungsisolationsspannung: 30 V
Bemessungsstoßspannung: 0,5 kV
Schutzart (Einbauort): ≥ IP54 (Einbauort)
Anzahl der Anschlüsse: 1
Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
Passende I/O-Karte: AO845
Steuerungsebene: Steuerungsebene
Max. zulässiger Strom: 1 A (Signal/ Kanal)
Unterstützte Steuerung: ABB S800 I/O: Unterstützte Steuerung: ABB S800 I/O
Redundante Einspeisung: ja, diodenentkoppelt
Verpol- und Überspannungsschutz: ja
Spannungsversorgung: Spannungsversorgung
Richtlinie 2014/35/EU (EMV): Richtlinie 2014/35/EU (EMV)
X11: X11
X12: X12

Produkt-Art: Modulträger

Betriebsspannung min.: 19.2 V/DC

Betriebsspannungsbereich: 19.2 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannung: 24 V/DC

Höhe: 170 mm

Länge: 160 mm

Breite: 148 mm

: IP00

Abm.: (L x B x H) 160 x 148 x 170 mm

Herst.-Teilenr.: 1061346

Typ: TC-D25SUBF-AO8-EX-2PS-S800

Montageart (Details): Tragschienenmontage

Inhalt: 1 St.

Tiefe: 160 mm

Bemessungsstrom: 1 A

Bemessungsspannung: 50 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Modulträger 24 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Modulträger 24 V/DC

Beschreibung

Termination Carrier für 8 1-kanalige MACX Analog (Ex i) Trennverstärker zur Anbindung an das ABB S800 System AO845 (analoge Ausgabe) über die TU812 oder TU854 mit 2-fach redundanter Spannungseinspeisung
