Pico NVH Starter Diagnose Kit im Koffer - Spezielles Zubehör für Messgeräte
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
612,61 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Höhe
27 mm
- Breite
65 mm
- Länge
105 mm
- Gewicht
120 g
- Typ
Pico
- Abm.
(L x B x H) 105 x 65 x 27 mm
- Bandbreite
350 Hz
Dokumente & Downloads
Datenblatt
Datenblatt 930173312 Pico NVH Starter Diagnose Kit im Koffer - Spezielles Zubehör für Messgeräte
Garantiebedingungen
Garantiebedingungen 930173312 Pico NVH Starter Diagnose Kit im Koffer - Spezielles Zubehör für Messgeräte
Beschreibung
Ein neuer Maßstab für die Diagnose von Geräuschen (N), Vibrationen (V) und unerwünschten Nebengeräuschen (H)!

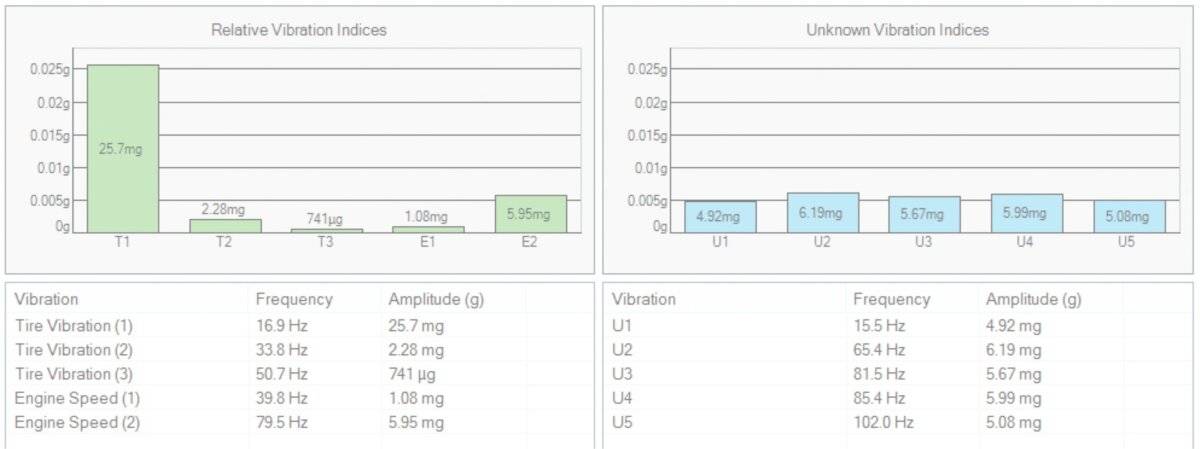

NVH Diagnose Kits sind die kostengünstige Antwort auf die vielen NVH-Probleme, mit denen Techniker heute konfrontiert werden. Dabei bietet das Kit eine Echtzeitdiagnose in Form von Balken-, Frequenz- sowie 3D-Frequenzdiagrammen, um die Drehzahl oder Geschwindigkeit zu erfassen.
Das Starten der Aufzeichnung vor einer Probefahrt sowie die anschließende Wiedergabe zu Analysezwecken stellen sicher, dass die Aufmerksamkeit des Fahrers auf der Straße bleibt. Ähnlich wie bei unseren anderen Automobil-Softwares können Sie die Daten ganz einfach auf Ihrem PC abspeichern.
Dieses NVH Starter Kit wird mit allem nötigen Zubehör geliefert und wird in Verbindung mit den Oszilloskopen der PicoScope 4000 Serie genutzt (diese sind nicht im Lieferumfang enthalten aber hier (shop.pci-diagnosetechnik.de/KFZ-Oszilloskope) erhältlich). Weitere Informationen zu diesem Produkt finden Sie in diesem deutschsprachigen Datenblatt (www.picoauto.com/download/documents/datasheets/NVH_Data_Sheet_GER.pdf).
NVH Diagnose Kits sind die kostengünstige Antwort auf die vielen NVH-Probleme, mit denen Techniker heute konfrontiert werden. Dabei bietet das Kit eine Echtzeitdiagnose in Form von Balken-, Frequenz- sowie 3D-Frequenzdiagrammen, um die Drehzahl oder Geschwindigkeit zu erfassen.
Das Starten der Aufzeichnung vor einer Probefahrt sowie die anschließende Wiedergabe zu Analysezwecken stellen sicher, dass die Aufmerksamkeit des Fahrers auf der Straße bleibt. Ähnlich wie bei unseren anderen Automobil-Softwares können Sie die Daten ganz einfach auf Ihrem PC abspeichern.
Dieses NVH Starter Kit wird mit allem nötigen Zubehör geliefert und wird in Verbindung mit den Oszilloskopen der PicoScope 4000 Serie genutzt (diese sind nicht im Lieferumfang enthalten aber hier (shop.pci-diagnosetechnik.de/KFZ-Oszilloskope) erhältlich). Weitere Informationen zu diesem Produkt finden Sie in diesem deutschsprachigen Datenblatt (www.picoauto.com/download/documents/datasheets/NVH_Data_Sheet_GER.pdf).
Ausführung
- Gewicht
- NVH Interface: 120 g
- Beschleunigungsmesser: 80 g
- Mikrofon: 20 g
- Maße
- NVH Interface: 105 x 65 x 27 mm
- Mikrofon: 43 x ø17 mm
- Magnet: 12 x ø18 mm
- EMV-Prüfung
- CE: Meets EN61326-1:2006
- Lithium-Batterie
- CR123A, 3 Volt, austauschbar
- Batterielebensdauer
- Haltbarkeit: 10 Jahre
- Im Vibrationsmodus: 6 Monate
- Im Mikrofonmodus: 2 Monate
- Maximale messbare Beschleunigung
- ± 5 g
- Vibrationsfrequenzbereich (3 dB)
- DC bis 350 Hz
- Beschleunigungsmesskopf
- Stoßfestigkeit: 10.000 g
- Betriebstemperaturbereich: - 40 bis 85°C
- Beschleunigungsmesser (Gewindemontage)
- 1/4" x 28 UNF
- Mikrofonempfindlichkeit
- 45 mV/Pa, nominal, bei 1 kHz

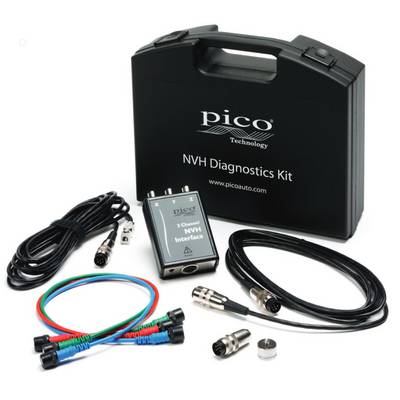

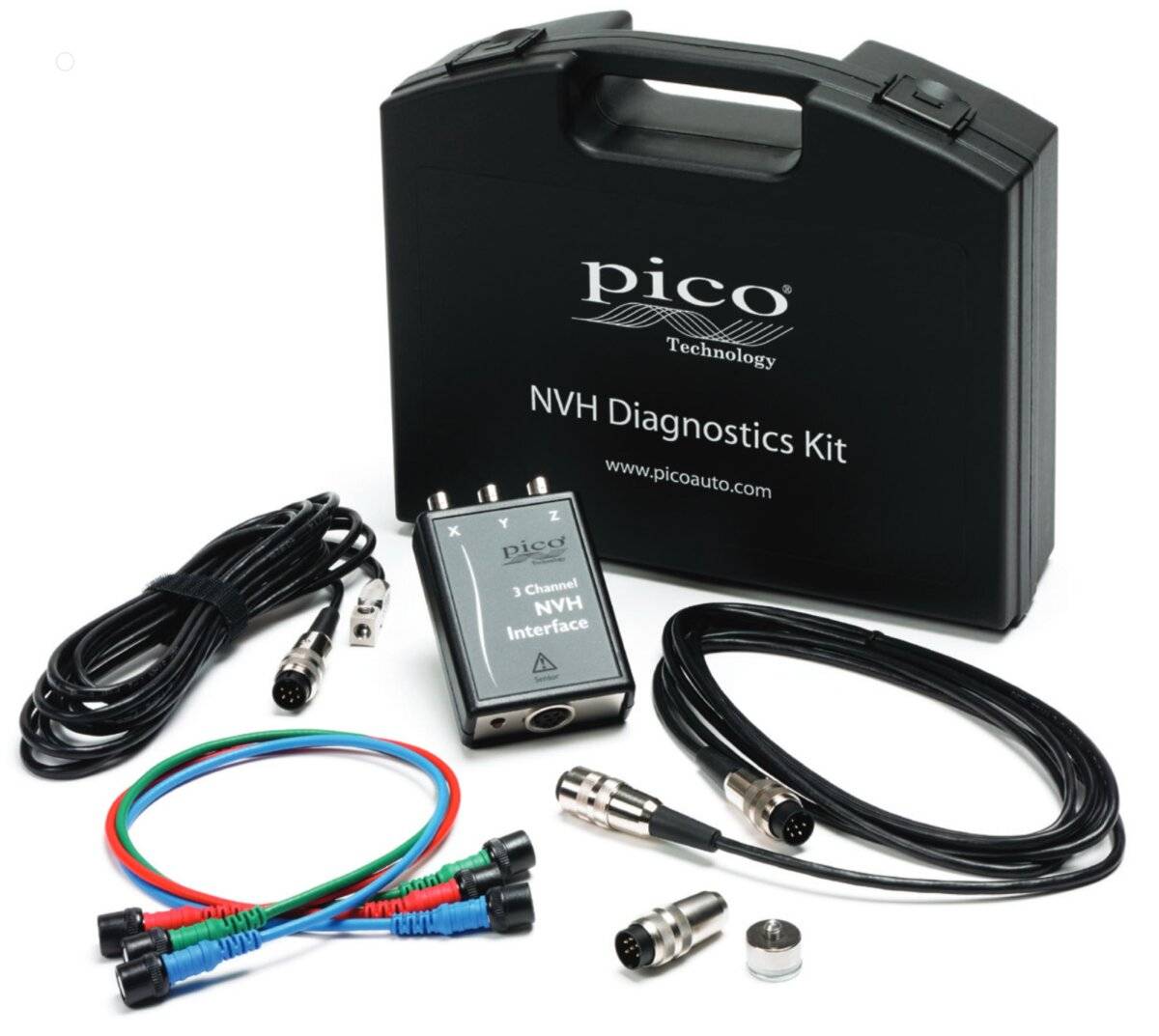

Lieferumfang
- 3-Achsen NVH Interface
- Beschleunigungsmesser
- Montagemagnet für Beschleunigungsmesser
- Mikrofon
- Verlängerungskabel für das NVH Interface
- BNC-zu-BNC Kabel blau (Länge ca. 0,5 m)
- BNC-zu-BNC Kabel rot (Länge ca. 0,5 m)
- BNC-zu-BNC Kabel grün (Länge ca. 0,5 m)
- Robuster Transportkoffer
