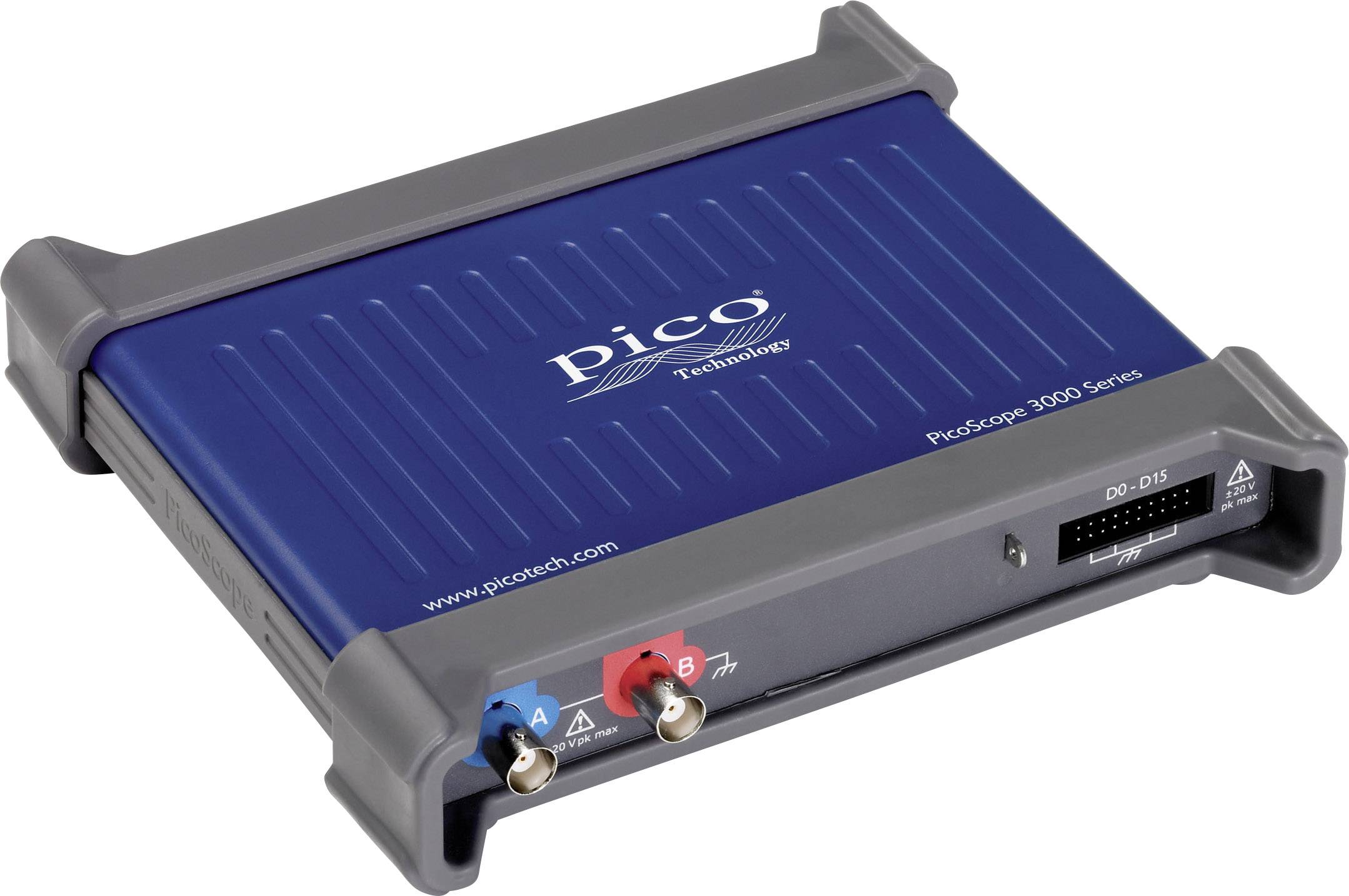

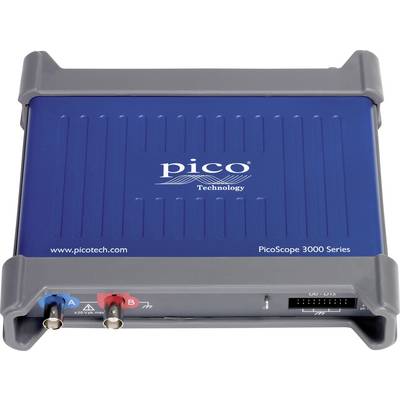

Pico Technology PicoScope 3203D MSO | USB-Oszilloskop, MSO, 2+16-Kanal, 50 MHz (PP956)
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
909,00 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Set(s) verfügbar
Highlights & Details
USB-Oszilloskop PicoScope 3203 D MSO
- MSO Highlights:
- Eingänge: 2,54-mm-Raster, 10 x 2-fach-Stecker
- Maximale Eingangsfrequenz: 100 MHz (200 MB/s)
- Minimale erkennbare
- Impulsbreite: 5 ns
- Eingangsimpedanz: 200 kΩ ±2 % ∥ 8 pF ±2 pF
- Eingangsdynamikbereich: ±20 V
- Schwellenbereich: ±5 V
- Schwellengruppierung: Zwei unabhängige Schwellensteuerungen. Port 0: D0 bis D7, Port 1: D8 bis D15
- Schwellenauswahl: TTL, CMOS, ECL, PECL, benutzerdefiniert
- Schwellengenauigkeit: ±100 mV
- Kompakt und tragbar
- Bieten eine große und detaillierte Farbanzeige auf PC-Monitoren
- Gleichzeitige Anzeige von Bereich, Spektralanalysator und Messmodi
- Modi für analoge Intensität und digitale Farbanzeige
- Signalspeicherung wird nur durch die PC-Speicherkapazität begrenzt
Eco contribution recycling symbols
Technische Daten
- Temperaturbereich: Betrieb: 0 °C bis 40 °C
- Luftfeuchtigkeit: Betrieb: 5 % bis 80 % relative Feuchtigkeit
- Maximale Echtzeit-Abtastrate: 2.5 GS/s
- Pufferspeicher 64 MS
- Puffersegmente: 130.000 bei Verwendung des mitgelieferten SDK
- Zeitbasisbereiche: 1 ns/div bis 5000 s/div
- Zeitbasis-Genauigkeit: ±50 ppm
- Zeitbasis-Drift pro Jahr: ±5 ppm
- Rauschen: 110 μV eff. im 20 mV-Bereich, typisch
- Produkt-Art
USB-Oszilloskop
- Bandbreite
50 MHz
- Samplingrate/Kanal
1 GSa/s
- Auflösung
8 Bit
- Oszilloskop-Besonderheiten
Digital-Speicher (DSO)
Mixed-Signal (MSO)
Funktionsgenerator
- Zeitbasis
1 ns - 5000 s/div
- Anzahl analoge Eingänge max.
2
ISO
- Messkategorie
CAT I
- Vertikal-Ablenkung
4 mV - 4 V/div
- Eingangsimpedanz
1 MΩ
- Eingangskopplung
AC, DC
- Eingangsspannung
20 V
- Spannungs-Versorgung (Details)
USB
- Abm.
(L x B x H) 190 x 170 x 40 mm
- Gewicht
500 g
- Anzahl digitale Eingänge max.
16
- Breite
170 mm
- Höhe
40 mm
- Länge
190 mm
- Schnittstellen
USB
- Speichertiefe/Kanal
32 Mpts
- Typ
3203D MSO
- Anstiegszeit
7 ns
Dokumente & Downloads
Datenblatt
Datenblatt 2387854 Pico Technology PicoScope 3203D MSO | USB-Oszilloskop, MSO, 2+16-Kanal, 50 MHz (PP956)
Garantiebedingungen
Garantiebedingungen 2387854 Pico Technology PicoScope 3203D MSO | USB-Oszilloskop, MSO, 2+16-Kanal, 50 MHz (PP956)
Beschreibung
Pico PP956 | 2- / 16- Kanal-Mixed-Signal-Oszilloskop 3203D mit 50 MHz Bandbreite und eingebautem Arbiträr-Generator.
Die PC-Oszilloskope der PicoScope 3000D-Serie mit USB Stromversorgung sind kompakt, leicht und portabel und bieten dennoch die hohen Leistungsspezifikationen, die Techniker im Labor oder im Außendienst benötigen.Diese Oszilloskope verfügen über 2 analoge Kanäle sowie zusätzlich 16 digitale Kanäle (MSO). Die flexiblen, hochauflösenden Anzeigeoptionen ermöglichen es Ihnen, jedes Signal detailliert darzustellen.
Die PC-Oszilloskope der PicoScope 3000D-Serie mit USB Stromversorgung sind kompakt, leicht und portabel und bieten dennoch die hohen Leistungsspezifikationen, die Techniker im Labor oder im Außendienst benötigen.Diese Oszilloskope verfügen über 2 analoge Kanäle sowie zusätzlich 16 digitale Kanäle (MSO). Die flexiblen, hochauflösenden Anzeigeoptionen ermöglichen es Ihnen, jedes Signal detailliert darzustellen.
Ausführung
- Alle Modelle für USB 3.0 (kompatibel zu 2.0).
- Sampling-Raten bis 1 GS/s, großer Puffer-Speicher.
- Vielfältige Mathematik-, Statistik, automatische Mess- und Trigger-Funktionen serienmäßig.
- Maskentest.
- Decoding von CAN, LIN, I²C, RS232/UART, SPI.
- Mit der bewährten PicoScope6 Software für Windows und Linux.
Lieferumfang
- PC-Oszilloskop der PicoScope 3000-SerieUmschaltbare x1/x10-Tastköpfe (1x je Analogkanal) mit TragetascheTA136-DigitalkabelTA139 Packung mit 10 Prüfklemmen (x2)SchnellstartanleitungUSB-Kabel 3.0
Systemvoraussetzungen
- Internetzugang für Softwaredownload.
