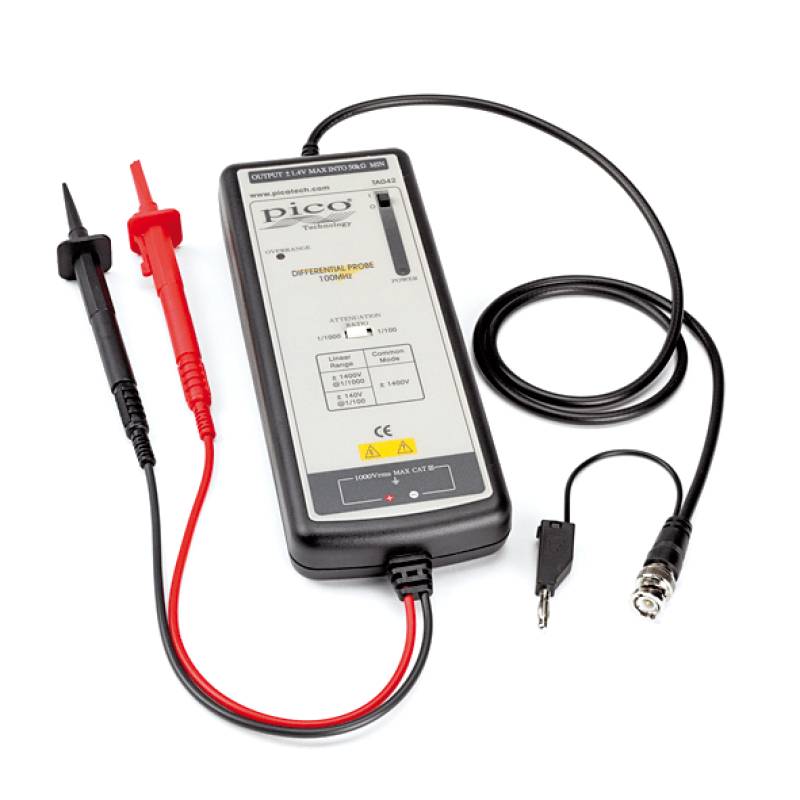

Pico Technology TA042 | Tastkopf, Differential 100X/1000X, 100MHz, 1400V, BNC
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
629,00 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
Technische Daten
- Produkt-Art
Differential-Tastkopf
- Bandbreite
100 MHz
- Teilerverhältnis
100:1
- Anstiegszeit
3.5 ns
- Eingangs-Kapazität
7 pF
- Gewicht
500 g
- Kabellänge
90 cm
- Messkategorie
CAT III
- Breite
83 mm
- Höhe
38 mm
- Länge
207 mm
- UKCA
Ja
Dokumente & Downloads
Garantiebedingungen
Garantiebedingungen 926196956 Pico Technology TA042 | Tastkopf, Differential 100X/1000X, 100MHz, 1400V, BNC
Beschreibung
Pico TA042 Tastkopf, Aktiv, Differenziell 100X/1000X, 100MHz, 1400V
Spezifikationen für den differenziellen Tastkopf TA042:
Bandbreite: DC bis 100 MHz (- 3 dB)
Eingangsimpedanz: 4 MΩ / 7 pF von jedem Eingang nach Masse
Abschwächer: 100:1 umschaltbar auf 1000:1
Eingangsspannung:- Max. Differenzielle Spannung bei Abschwächung 1/100: ±140 V (DC + Spitze AC) oder 140 V rms- Max. Differenzielle Spannung bei Abschwächung 1/1000: ±1400 V (DC + Spitze AC) oder 1000 V rms- Gleichtakt-EIngangsspannung: ± 1400V (DC + Spitze AC) oder 1000 V rms (bei Abschwächung 1/100 und 1/1000)
Maximale Eingangsspannung: - Differenziell oder im Gleichtaktmodus: ± 1400 V (DC + Spitze AC) oder 1000 V rms CAT III (bei Abschwächung 1/100 und 1/1000)
Genauigkeit: ± 2%
Anstiegszeit: 3,5 ns
Ausgangsspannung:- Signal (in 50 kΩ-Last): ± 7V- Offset (typisch): < ± 5 mV- Rauschen (typisch): 0.9 mV rms- Quellenimpedanz (typisch): 50 Ω
Versorgungsspannung: 4 x AA Batterien oder 6 V / 200 mA, über Gleichspannungs-Adapter 9 V / 120 mA
Länge der Anschlussdrähte: 30 cm
Länge der geschirmten BNC-Leitung: 90 cm
Gewicht: 500 g
Abmessungen: B 83 x L 207 x H 38 mm
