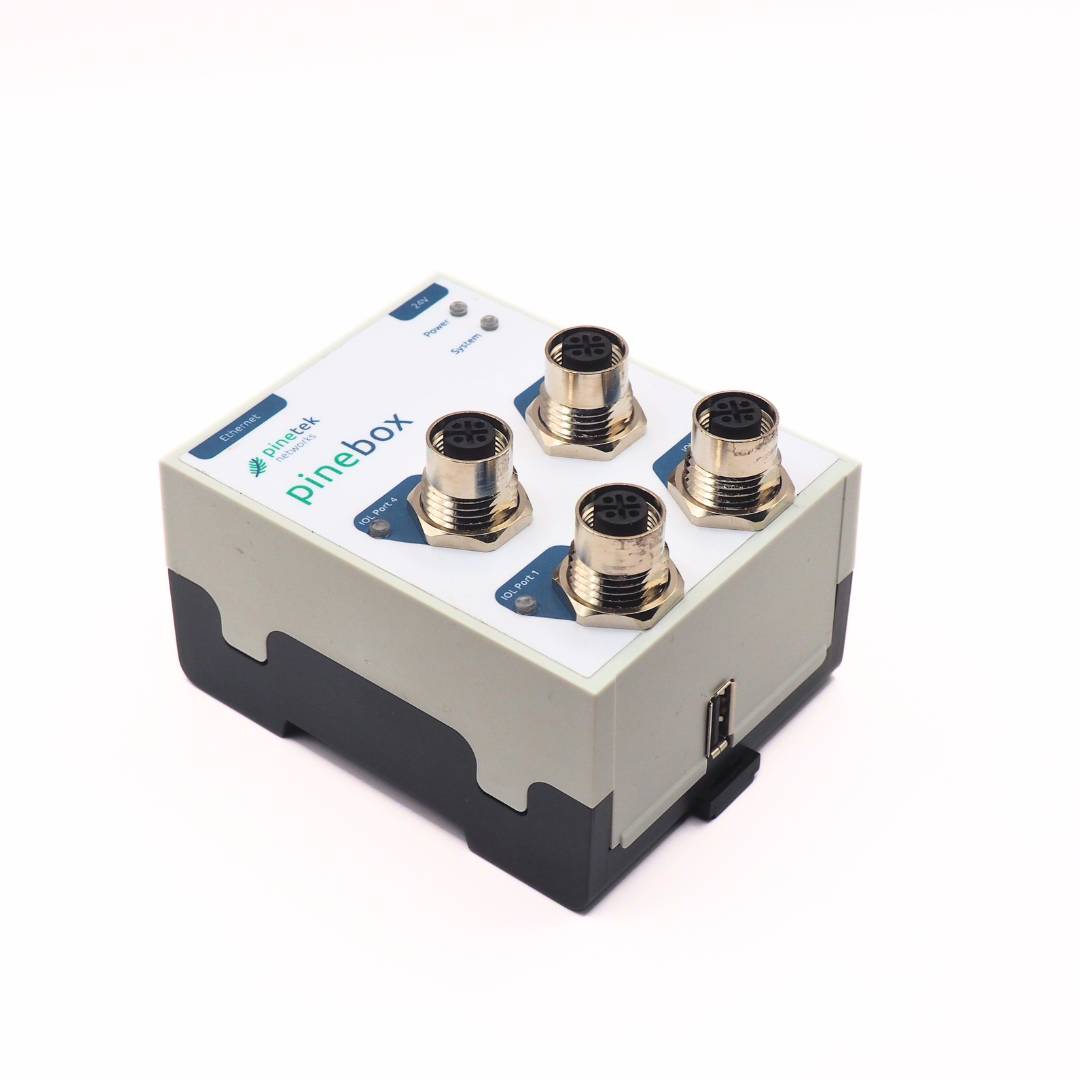

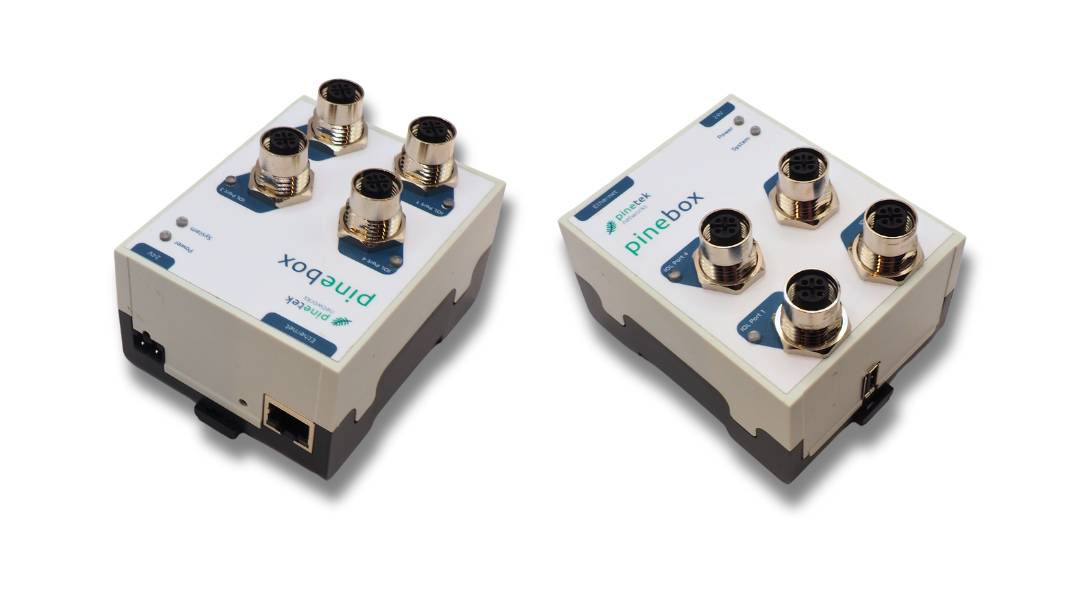

Pinebox - smartes IIoT Gateway mit Sensor-Schnittstellen
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Verkauf und Versand:
Anzahl
Gesamt
€
Nur noch 1 Stück verfügbar
Highlights & Details
- 4 IO-Link®-kompatible Master-Ports
- Datenverarbeitung mit integriertem Node-RED® mit Node-RED-Flows und JavaScript
- Weiterleitung der Daten an Datenbanken (z.B. MySQL, AWS S3, InfluxDB, PostgreSQL, MongoDB, MS SQL) mit Node-RED
- Integrierte SQLite-Datenbank
- Generieren von Nachrichten (z.B. E-Mail, Signal, SMS, WhatsApp) mit Node-RED
- Anzeigen von Dashboards (als integrierte Node-RED Dashboards) mit Node-RED
- Kommunikation (z.B., MQTT, HTTP, Websocket, TCP, UDP, Modbus TCP, OPC/UA) mit Node-RED
Technische Daten
- Typ
Pinebox
- Produkt-Art
IoT-Gateway
- Betriebsspannung (Details)
24 V
- Stromaufnahme
2800 mA
- Herst.-Teilenr.
PT-1010
- Abm.
(L x B x H) 90 mm x 72 m x 63 mm
- Betriebstemperatur
55 °C (max)
- Max. Betriebstemperatur
55 °C
- Breite
72 m
- Höhe
63 mm
- Länge
90 mm
- Schnittstellen
SDCI
- Max. Umgebungstemperatur
65 °C
- Min. Umgebungstemperatur
-25 °C
Dokumente & Downloads
Datenblatt
Datenblatt 928296506 Pinebox - smartes IIoT Gateway mit Sensor-Schnittstellen
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 928296506 Pinebox - smartes IIoT Gateway mit Sensor-Schnittstellen
Konformitätserklärung
Konformitätserklärung 928296506 Pinebox - smartes IIoT Gateway mit Sensor-Schnittstellen
Beschreibung
Pinebox – Industrielles IoT-Gateway für anspruchsvolle Anwendungen
High-Performance Industrial IoT Gateway für Sensor-to-X-Kommunikation und Prozessdatenverarbeitung:
Die Pinebox ist ein leistungsstarkes Industrial IoT-Gateway, das Daten von smarten IO-Link®-kompatiblen Sensoren erfassen, verarbeiten und weiterleiten kann. Das integrierte Web-Konfigurations-Interface macht die Inbetriebnahme zum Kinderspiel, die integrierte Node-RED-Oberfläche ermöglicht Low-Code-Programmierung ohne Vorkenntnisse direkt auf der Pinebox.

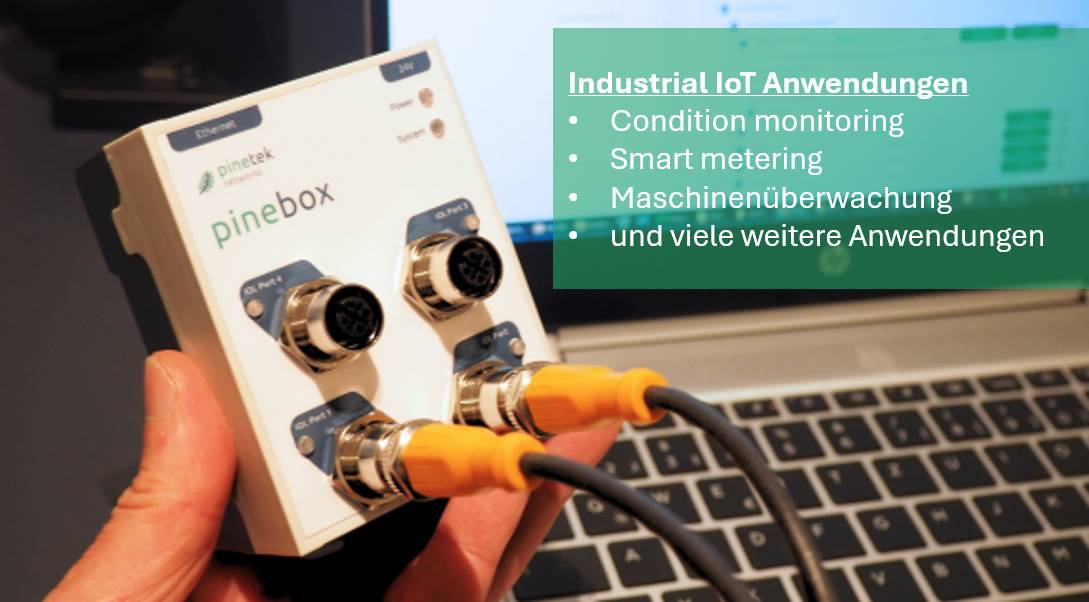

Anwendungsmöglichkeiten:

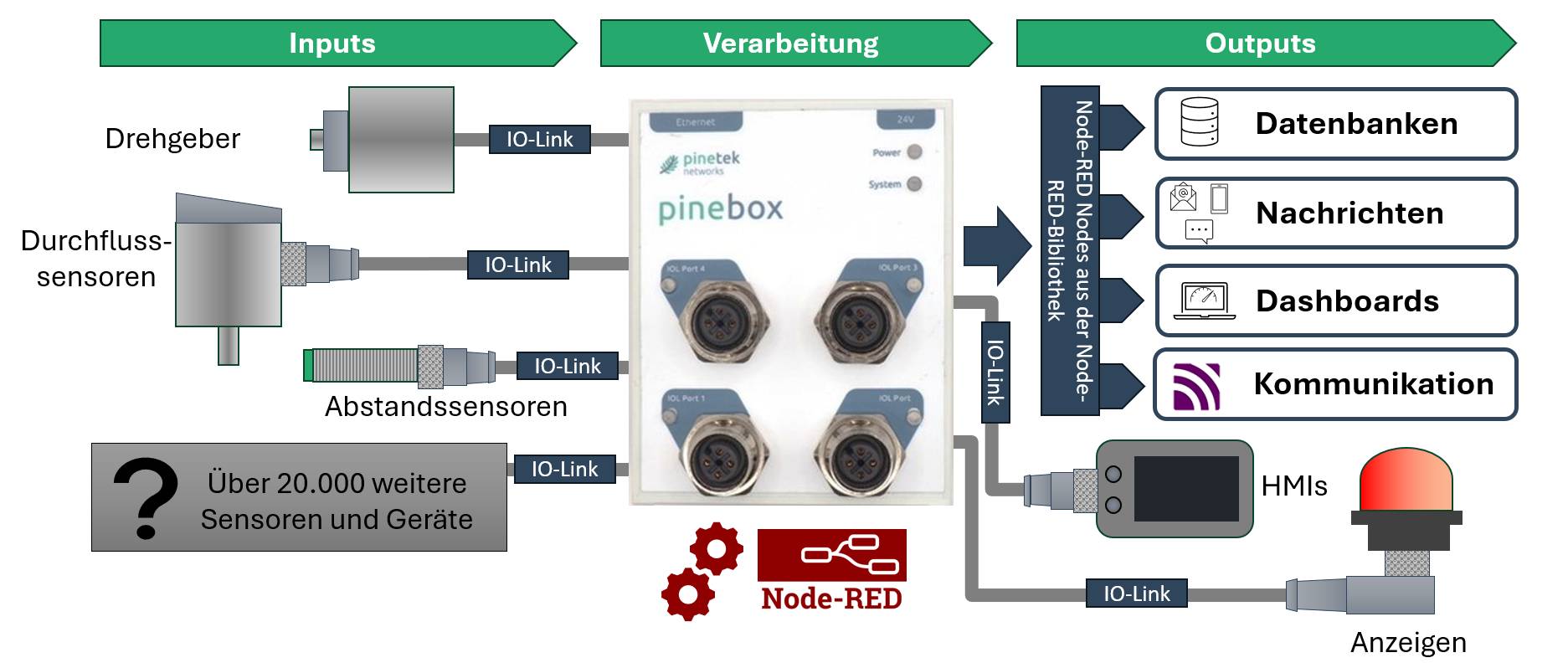

Gateway-Modus: Integration von IO-Link®-Geräten z.B. mit Modbus TCP, OPC/UA, MQTT und vielen anderen, Möglichkeit zur Vorverarbeitung der Daten
Alarmsysteme: z.B. Schwellwertüberwachung mit konfigurierbaren Toleranzbändern, Anomalieerkennung, Ereignisprotokollierung, Benachrichtigungen z.B. über E-Mail, SMS, Signal, WhatsApp
OEE-Auswertungen: Automatische Verfügbarkeitserfassung, Leistungserfassung durch Produktionszähler mittels IO-Link-Sensoren zum Qualitätsmonitoring, Anzeige über OEE-Dashboards
Prozessoptimierung: Energieeffizienz-Monitoring (Erfassung mit IO-Link-Stromsensoren), Condition-Monitoring, Prozessparameteroptimierung
Retrofitting von Bestandsanlagen: Nachrüstung ohne Eingriff in bestehende Steuerungen, Anlagenüberwachung, Betriebsdatenerfassung, Auslastungsanalyse
Die Pinebox ist die ideale Plattform für Industrial IoT-Anwendungen aller Art. Mit herstellerunabhängiger Sensor-Integration (über 20.000 kompatible Geräte), intuitivem Webinterface und umfassenden Konnektivitätsoptionen ermöglicht sie die schnelle Implementierung intelligenter Produktionslösungen. Industrie 4.0 - ready to use.
High-Performance Industrial IoT Gateway für Sensor-to-X-Kommunikation und Prozessdatenverarbeitung:
Die Pinebox ist ein leistungsstarkes Industrial IoT-Gateway, das Daten von smarten IO-Link®-kompatiblen Sensoren erfassen, verarbeiten und weiterleiten kann. Das integrierte Web-Konfigurations-Interface macht die Inbetriebnahme zum Kinderspiel, die integrierte Node-RED-Oberfläche ermöglicht Low-Code-Programmierung ohne Vorkenntnisse direkt auf der Pinebox.
Anwendungsmöglichkeiten:
Gateway-Modus: Integration von IO-Link®-Geräten z.B. mit Modbus TCP, OPC/UA, MQTT und vielen anderen, Möglichkeit zur Vorverarbeitung der Daten
Alarmsysteme: z.B. Schwellwertüberwachung mit konfigurierbaren Toleranzbändern, Anomalieerkennung, Ereignisprotokollierung, Benachrichtigungen z.B. über E-Mail, SMS, Signal, WhatsApp
OEE-Auswertungen: Automatische Verfügbarkeitserfassung, Leistungserfassung durch Produktionszähler mittels IO-Link-Sensoren zum Qualitätsmonitoring, Anzeige über OEE-Dashboards
Prozessoptimierung: Energieeffizienz-Monitoring (Erfassung mit IO-Link-Stromsensoren), Condition-Monitoring, Prozessparameteroptimierung
Retrofitting von Bestandsanlagen: Nachrüstung ohne Eingriff in bestehende Steuerungen, Anlagenüberwachung, Betriebsdatenerfassung, Auslastungsanalyse
Die Pinebox ist die ideale Plattform für Industrial IoT-Anwendungen aller Art. Mit herstellerunabhängiger Sensor-Integration (über 20.000 kompatible Geräte), intuitivem Webinterface und umfassenden Konnektivitätsoptionen ermöglicht sie die schnelle Implementierung intelligenter Produktionslösungen. Industrie 4.0 - ready to use.
Ausführung
- Montage: DIN-Schiene
- Temperaturbereich: -25° bis +60°C
- Stromversorgung: 24V DC (+/-20%)
- 4× SDCI-Ports (IO-Link®-kompatibel) mit M12-Buchsen (Klasse A, max. 0,5A pro Port)
- Ethernet: 1GBit, RJ45
- Programmierung: Integriertes Node-RED mit grafischer Verknüpfung und JavaScript
- Konnektoren (Auswahl): MQTT, HTTP, Websocket, TCP, UDP, Modbus TCP, OPC/UA und diverse Datenbanken; weitere Konnektoren über den Node-RED Palette Manager
- USB-Anschluss für Erweiterungen
Lieferumfang
- Pinebox
- 5,08mm-Schraubklemme (Power)
- Schnellanleitung
