TRU COMPONENTS S-8261ABJMD-G3J2G PMIC - Batteriemanagement Überladungsschutz, Tiefentladungsschutz, Überstromschutz, Abs
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
PMIC - Batteriemanagement
Gehäuse
Modul
Montageart
Lötanschluss
Typ
S-8261ABJMD-G3J2G
Hersteller
TRU COMPONENTS
Datenblatt (PDF)
1156 Stück
Verkauf und Versand:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
2,34 €
10
7% = 0,17 €
2,17 €
25
10% = 0,24 €
2,10 €
50
12% = 0,29 €
2,05 €
100
14% = 0,32 €
2,02 €
250
16% = 0,38 €
1,96 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (2,34 € / Stück)
€
Highlights & Details

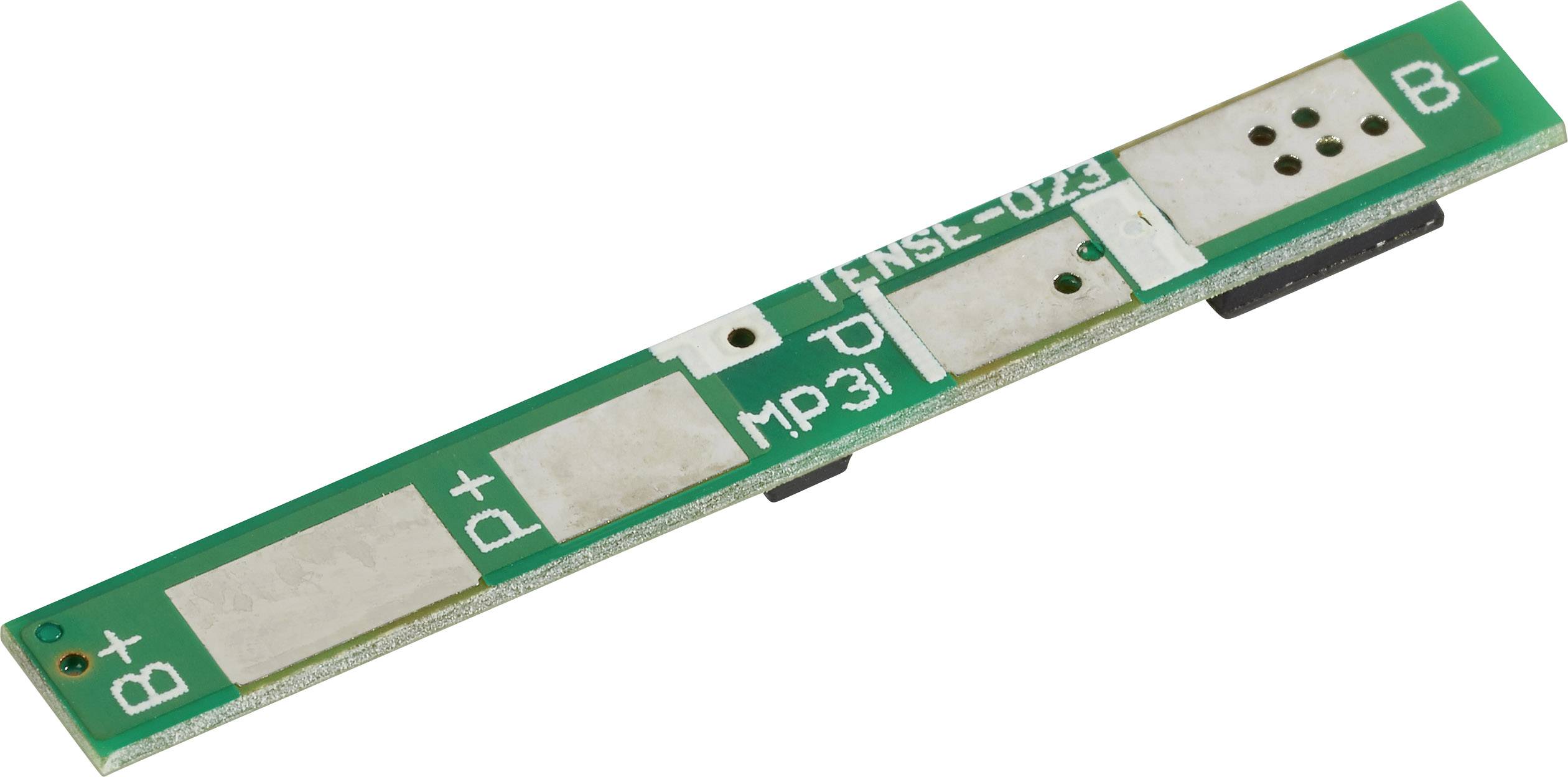

Schutzmodul für Lithium-Polymer-Akkumulator
- Schutz gegen Überladung, Tiefentladung und Überstrom
- Hochpräzise Spannungsüberwachung
Unser Service für Sie
Technische Daten
- Überspannungs-Erkennung: 4,28 V
- Überladungs-Hysterese: 200 mV
- Unterspannungs-Erkennung: 3,0 V
- Überstrom-Erkennung: 1,5 - 6,0 A
- Eigenstrom-Verbrauch: 3,7 μA
- Überladungserkennungs-Verzögerung: 1200 ms
- Tiefentladungs-Verzögerung: 144 ms
- Abm. (L x B x H) 28 x 3,6 x 1,8 mm
- Typ
S-8261ABJMD-G3J2G
- Produkt-Art
PMIC - Batteriemanagement
- Gehäuse
Modul
- Hersteller
TRU COMPONENTS
- Funktion
Überladungsschutz
Tiefentladungsschutz
Überstromschutz
Abschaltung bei Kurzschluss
- Betriebstemperatur (min.)
-40 °C
- Betriebstemperatur (max.)
85 °C
- Montageart
Lötanschluss
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 1566413 TRU COMPONENTS S-8261ABJMD-G3J2G PMIC - Batteriemanagement Überladungsschutz, Tiefentladungsschutz, Überstromschutz, Abs
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1566413 TRU COMPONENTS S-8261ABJMD-G3J2G PMIC - Batteriemanagement Überladungsschutz, Tiefentladungsschutz, Überstromschutz, Abs
Information
Information 1566413 TRU COMPONENTS S-8261ABJMD-G3J2G PMIC - Batteriemanagement Überladungsschutz, Tiefentladungsschutz, Überstromschutz, Abs
Beschreibung
Als Weiterentwicklung des LiIon-Akkus ist die LiPo-Akkuzelle heutzutage Standard in vielerlei mobilen Applikationen wie RC-Flugmodellen, Mobilfunk oder portablen Geräten. Systembedingt sind diese Akkus jedoch sehr empfindlich gegenüber ungünstigen äußeren Einflüssen oder Fehlbedienung, was zwangsläufig zu Kapazitätsverlust oder Komplettausfall führt. Dieses Modul unterbricht die Verbindung zwischen Akku und Lade-Einrichtung oder Last, falls ein Fehler auftritt. Die Verbindung wird wieder geschlossen, wenn der Fehler beseitigt wurde oder nicht mehr vorliegt. Die Verschaltung erfolgt unkompliziert zwischen Akku und Last bzw. Lade-Einrichtung über Lötpunkte.
Hinweise
Datenblatt beachten! Soll ein aus mehreren Zellen bestehender Akkupack geschützt werden, ist an jede Zelle ein Schutzmodul anzuschließen!
