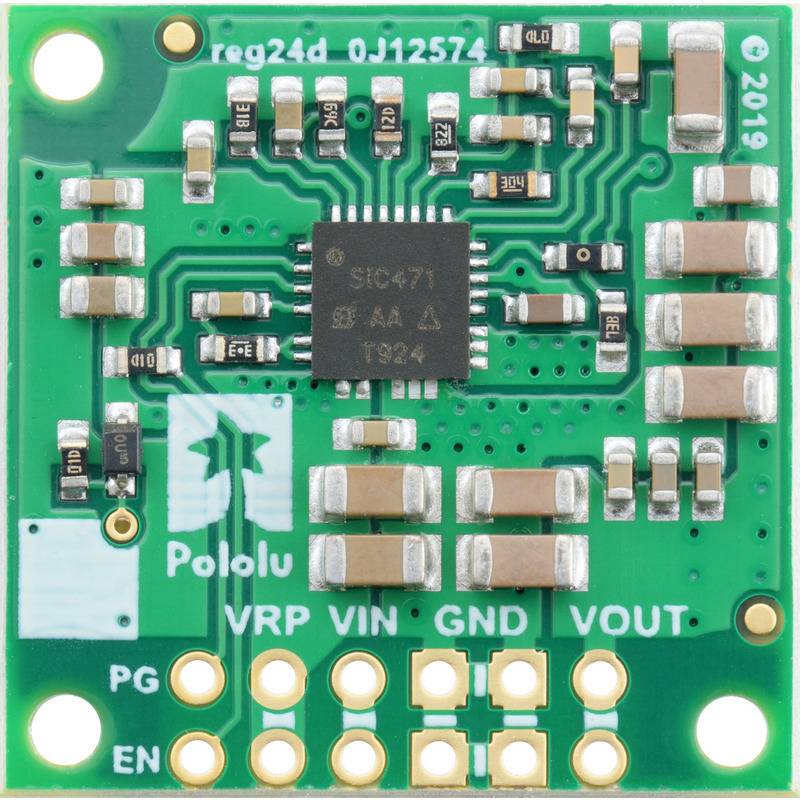

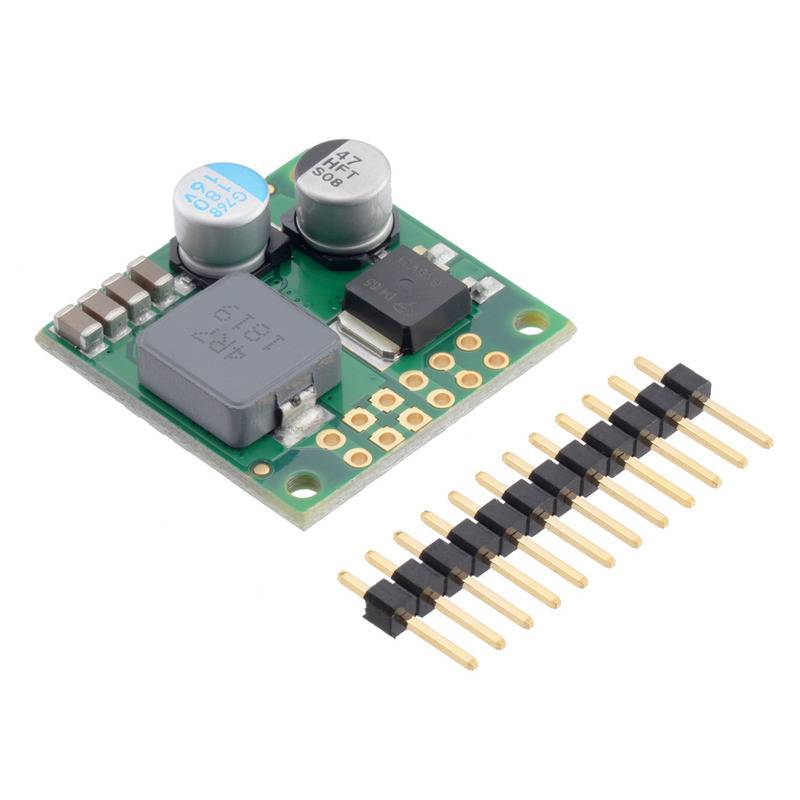

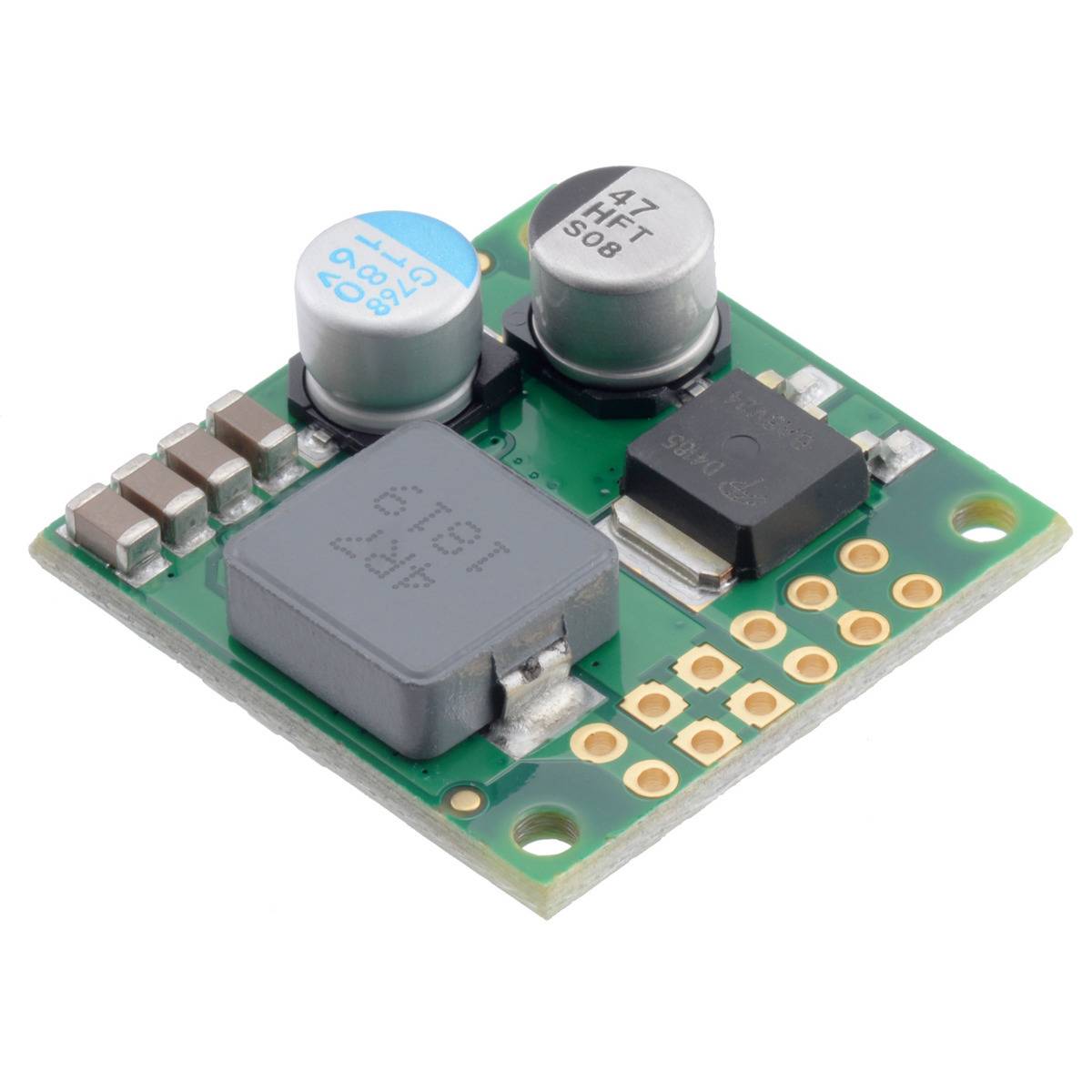

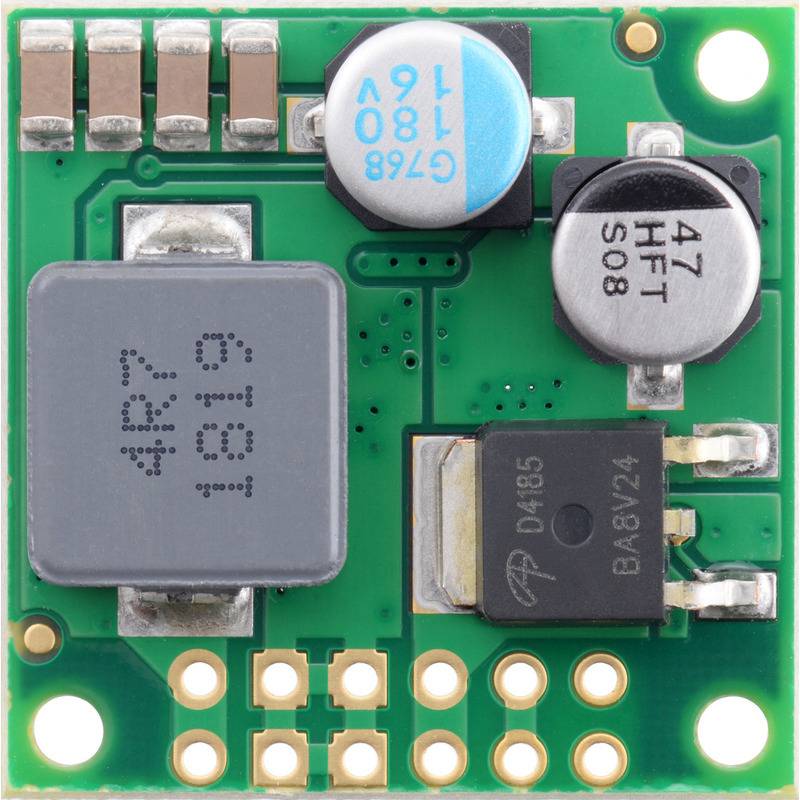

Pololu 12V, 4.5A Step-Down Voltage Regulator D36V50F12

Übersicht Die Buck (Step-Down)-Spannungsregler der Familie D36V50Fx erzeugen aus Eingangsspannungen von bis zu 50 V niedrigere Ausgangsspannungen. Es handelt sich um Schaltregler (auch Schaltnetzteile (SMPS) oder DC-DC-Wandler genannt), wodurch sie wesentlich effizienter sind als lineare Spannungsregler, insbesondere wenn die Differenz zwischen Eingangs- und Ausgangsspannung groß ist. Diese Regler können typischerweise kontinuierliche Ausgangsströme zwischen 2 A und 9 A unterstützen, abhängig von der Eingangs- und Ausgangsspannung (siehe Abschnitt Maximaler kontinuierlicher Ausgangsstrom unten). Im Allgemeinen ist der verfügbare Ausgangsstrom bei den Versionen mit niedrigerer Spannung etwas höher als bei den Versionen mit höherer Spannung, und er nimmt mit steigender Eingangsspannung ab. Diese Familie umfasst sechs Versionen mit festen Ausgangsspannungen im Bereich von 3,3 V bis 12 V: D36V50F3: Fester 3,3V Ausgang D36V50F5: Fester 5V-Ausgang D36V50F6: Fester 6V-Ausgang D36V50F7: Fester 7,5V Ausgang D36V50F9: Fester 9V-Ausgang D36V50F12: Fester 12V Ausgang Die Regler verfügen über einen Eingangsverpolungsschutz bis 40 V, einen Unter- und Überspannungsschutz am Ausgang, einen Überstromschutz und einen Kurzschlussschutz. Eine thermische Abschaltfunktion hilft außerdem, Schäden durch Überhitzung zu vermeiden, und eine Soft-Start-Funktion begrenzt den Einschaltstrom und erhöht die Ausgangsspannung beim Start allmählich. Wenn Sie nicht ganz so viel Strom benötigen, denken Sie an die sehr ähnliche D36V28Fx-Familie von Abwärtsspannungsreglern, die bis zu 4 A in einem weiten Bereich von Ausgangsspannungen liefern können. Merkmale Eingangsspannung: 13,3 V bis 50 V (Mindesteingang unter Berücksichtigung der Dropout-Spannung; siehe Abschnitt Dropout-Spannung für Details) Ausgangsspannung: 12 V mit 4% Genauigkeit Typischer maximaler Dauerausgangsstrom: 2,3 A bis 6,5 A (siehe Diagramm des maximalen Dauerausgangsstroms unten) Typischer Wirkungsgrad von 90% bis 95%, abhängig von Eingangsspannung, Ausgangsspannung und Last (siehe Wirkungsgrad-Grafik unten) Schaltfrequenz: ~500 kHz unter hoher Last Leistungssparmodus mit Ultraschallbetrieb, der den Wirkungsgrad bei leichter Last durch Reduzierung der Schaltfrequenz erhöht, aber oberhalb des hörbaren Bereichs (20 kHz) hält 2 mA bis 4 mA typischer Leerlauf-Ruhestrom (siehe untenstehende Ruhestromkurve) Enable-Eingang mit präziser Abschaltschwelle, um die Last abzuschalten und den Regler in einen Low-Power-Zustand zu versetzen, der ca. 10 µA bis 20 µA pro Volt an VIN zieht \"Power good\""-Ausgang zeigt an, wenn der Regler die Ausgangsspannung nicht ausreichend halten kann Unter- und Überspannungsschutz am Ausgang Soft-Start-Funktion begrenzt den Einschaltstrom und fährt die Ausgangsspannung stufenlos hoch integrierter Verpolungsschutz bis 40 V, Überstrom- und Kurzschlussschutz, Übertemperaturabschaltung Kompakte Größe: 1? × 1? × 0,375? (25,4 mm × 25,4 mm × 9,5 mm) Drei 0.086? Befestigungslöcher für Schrauben #2 oder M2 Abmessungen Größe: 1? × 1? × 0.375?1 Gewicht: 7.0 g1 Allgemeine Angaben Minimale Betriebsspannung: 13,3 V2 Maximale Betriebsspannung: 50 V Dauerausgangsstrom: 4,5 A3 Ausgangsspannung: 12 V Rückspannungsschutz?: Y4 Maximaler Ruhestrom: 4 mA5 Ausgangsart: fest 12V Kennzeichnungen identifizieren PCB dev codes: reg24d Andere Leiterplattenmarkierungen: 0J12574, leere weiße Box Hinweise: 1. Ohne enthaltene optionale Header. 2. Vorbehaltlich der Berücksichtigung der Dropout-Spannung. Weitere Informationen finden Sie in der Grafik der Dropout-Spannung unter der Registerkarte Beschreibung. 3. typischer Dauerausgangsstrom bei 36 V in. Der tatsächlich erreichbare Dauerausgangsstrom ist eine Funktion der Eingangsspannung und wird durch die thermische Verlustleistung begrenzt. Weitere Informationen finden Sie in der Ausgangsstromkurve unter der Registerkarte Beschreibung. 4. bis -40 V. Der Anschluss von Versorgungen über 40 V in umgekehrter Richtung kann das Gerät beschädigen. 5.Während der Aktivierung ohne Last. Kann mit dem Enable-Pin auf unter 1 mA reduziert werden."
