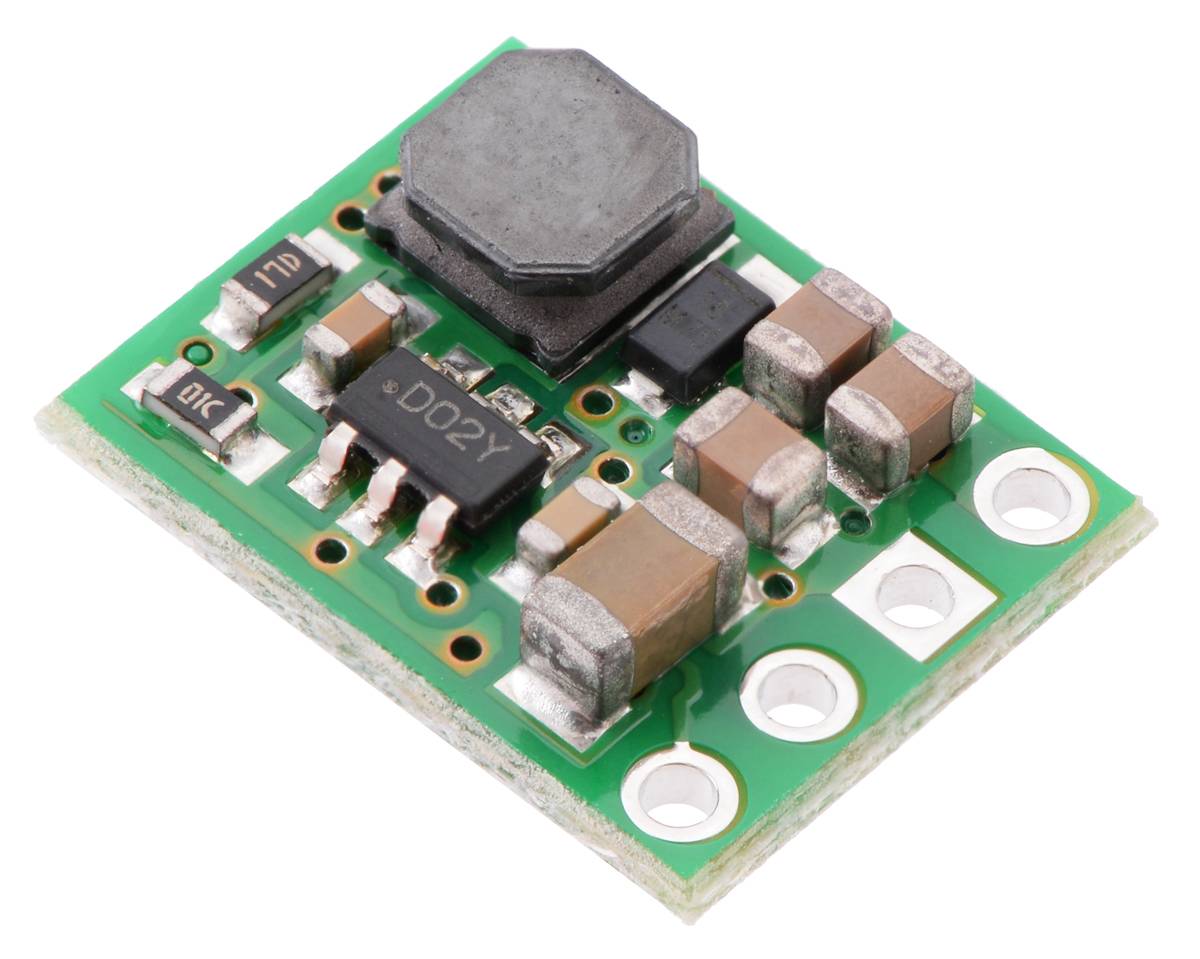

Pololu 12V, 600mA Step-Down Voltage Regulator D36V6F12 Spannungsregler

Überblick
Die Buck-(Step-down)-Spannungsregler der D36V6x-Familie erzeugen aus Eingangsspannungen von bis zu 50 V niedrigere Ausgangsspannungen. Es handelt sich um Schaltregler (auch Schaltnetzteile (SMPS) oder DC/DC-Wandler genannt), wodurch sie wesentlich effizienter sind als lineare Spannungsregler, insbesondere wenn der Unterschied zwischen Eingangs- und Ausgangsspannung groß ist. Diese Familie umfasst sieben Versionen mit festen Ausgangsspannungen im Bereich von 3,3 V bis 15 V und zwei einstellbare Versionen, die mit einem Trimmer-Potentiometer eingestellt werden können:
Merkmale
- Eingangsspannung: 12,2 V bis 50 V (Mindesteingang vorbehaltlich der Berücksichtigung der Dropout-Spannung; siehe Abschnitt Dropout-Spannung für Einzelheiten)
- Ausgangsspannung: 12 V mit 4% Genauigkeit
- Maximaler Ausgangsstrom: 600 mA (siehe Diagramm des maximalen kontinuierlichen Ausgangsstroms unten)
- Feste 2,1 MHz Schaltfrequenz
- Hochspannungs-Enable-Eingang kann die Karte in einen Low-Power-Zustand versetzen, in dem sie weniger als 2 zieht µA (typisch)
- Niedriger Ruhestrom: < 0,2 mA (siehe die Ruhestromkurve unten)
- Überstrom- und Kurzschlussschutz, Übertemperaturabschaltung

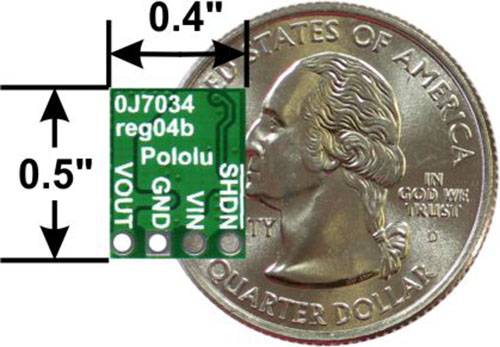

- Kleine Größe: 0.5? × 0.4? × 0.1? (13 mm × 10 mm × 3 mm)
- Gewicht: 0,5 g
Dimensionen
- Grösse: 0.4? × 0.5? × 0.1?1
- Gewicht: 0,5 g1
Allgemeine Spezifikationen
- Mindestbetriebsspannung: 12,2 V2
- Maximale Betriebsspannung: 50 V
- Maximaler Ausgangsstrom: 600 mA
- Ausgangsspannung: 12 V
- Rückspannungsschutz?: N
- Maximaler Ruhestrom: 0,15 mA3
- Ausgabeart: fest 12V
