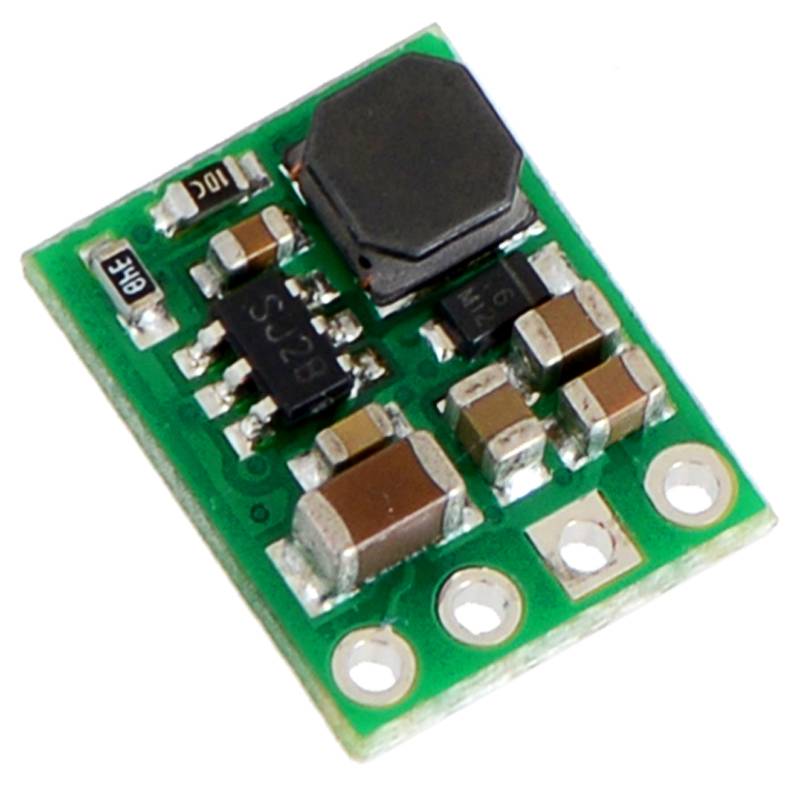

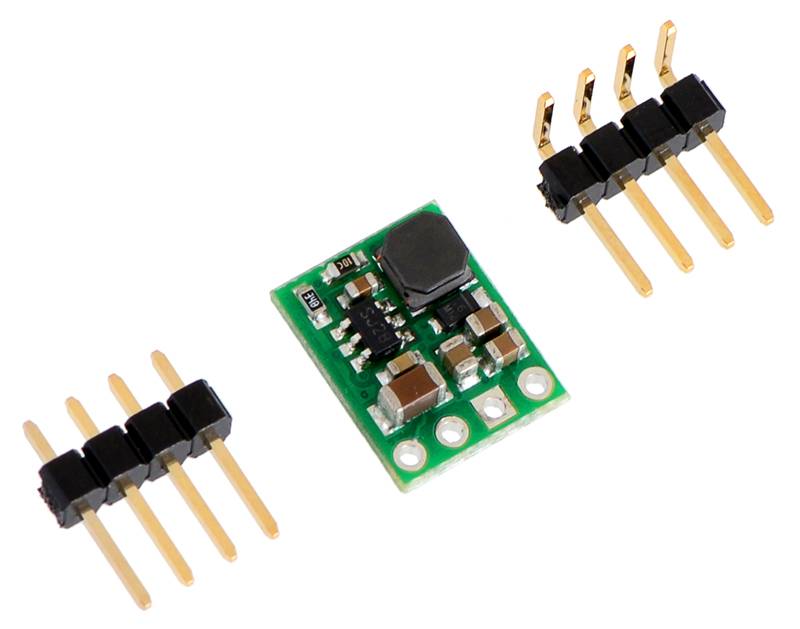

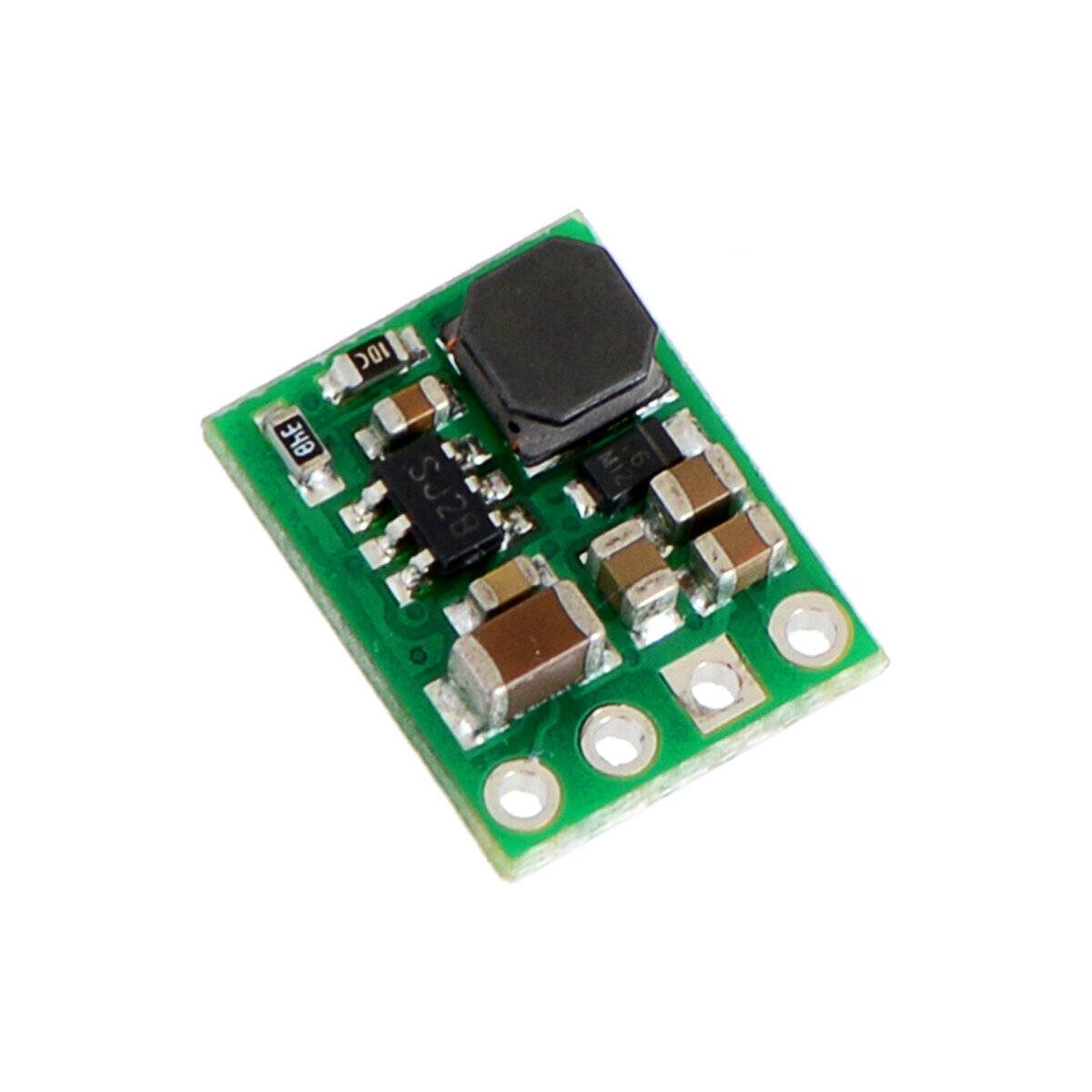

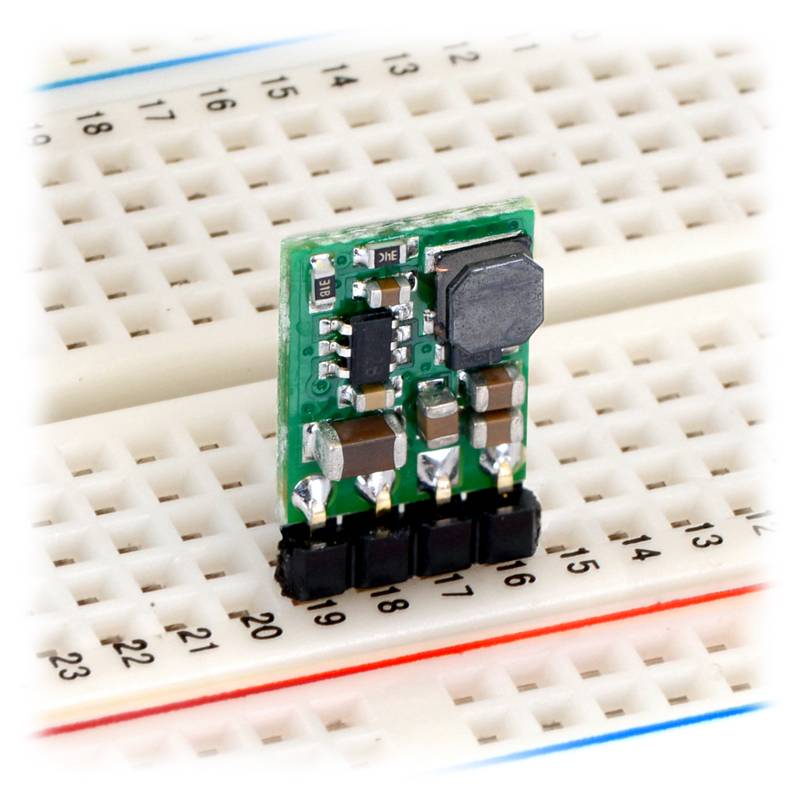

Pololu 3.3V, 600mA Step-Down Spannungsregler D24V6F3, 4.8-42V to 3.3V 600mA 2106

Übersicht

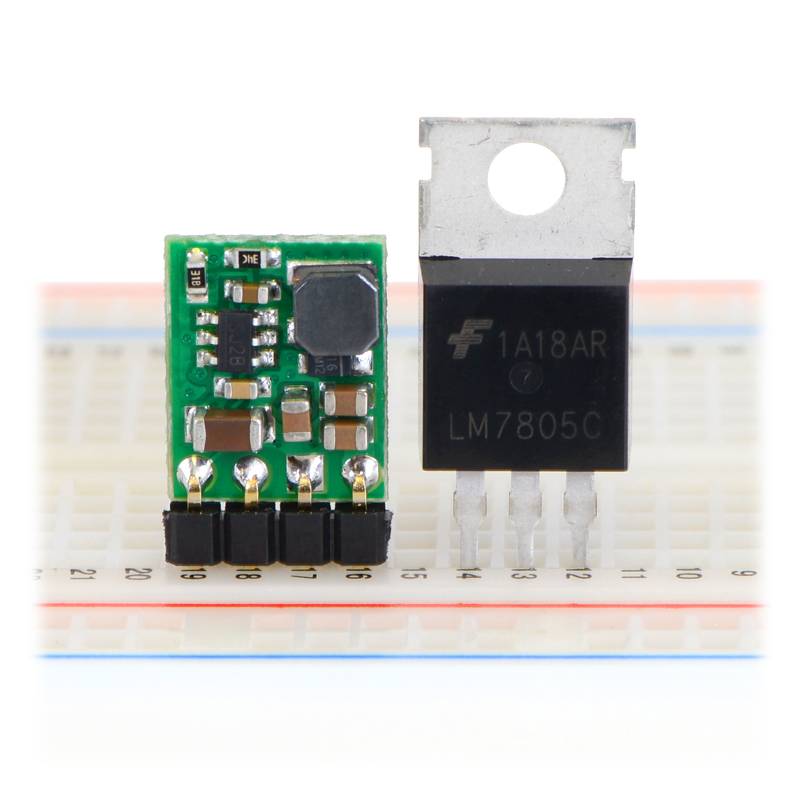

Diese Abwärtsspannungsregler erzeugen niedrigere Ausgangsspannungen aus Eingangsspannungen bis zu 42 V. Sie sind Schaltregler (auch Schaltnetzteile (SMPS) oder DC/DC-Wandler genannt) und haben einen typischen Wirkungsgrad zwischen 80% und 90%, der wesentlich effizienter ist als lineare Spannungsregler, insbesondere wenn die Differenz zwischen Eingangs- und Ausgangsspannung groß ist. Dieser Regler ist mit einem festen 3,3 V, 5 V, 9 V oder 12 V Ausgang erhältlich, und für jede Spannung sind zwei Versionen erhältlich, eine mit einem maxiMaßen Ausgangsstrom von 300 mA (D24V3Fx) und eine mit einem maxiMaßen Ausgangsstrom von 600 mA (D24V6Fx):
Der Regler ist kurzschlussfest, und die thermische Abschaltung verhindert Schäden durch Überhitzung. Die Platine hat einen Verpolungsschutz nicht
Eigenschaften
- Eingangsspannung: [Ausgang Spannung + Dropout Spannung] bis 42 V (siehe unten für weitere Informationen zur Dropout-Spannung)
- Fixed 3.3 V, 5 V, 9 V, oder 12 V Ausgang (je nach Reglerausführung) mit 4% Genauigkeit
- MaxiMaßer Ausgangsstrom: 300 mA oder 600 mA (je nach Reglerausführung)
- 1.25 MHz Schaltfrequenz
- 2 mA typischer Leerlauf-Ruhestrom (20 uA typischer Ruhestrom mit SHDN = LOW)
- Integrierte Übertemperatur- und Überstromabschaltung
- Kleine Größe: 0,5" x 0,4" x 0,1" (13 mm x 10 mm x 3 mm)
