Pololu 3.3V, 600mA Step-Down Voltage Regulator D36V6F3 Spannungsregler 3791

Überblick
Die Buck (Abwärts-)Spannungsregler der Familie D36V6x erzeugen niedrigere Ausgangsspannungen aus Eingangsspannungen von bis zu 50 V. Es handelt sich um Schaltregler (auch Schaltnetzteile (SMPS) oder DC/DC-Wandler genannt), wodurch sie wesentlich effizienter sind als lineare Spannungsregler, insbesondere wenn der Unterschied zwischen Eingangs- und Ausgangsspannung groß ist.
Merkmale
- Eingangsspannung: 4 V bis 50 V (Mindesteingang vorbehaltlich der Berücksichtigung der Dropout-Spannung für Ströme über 400 mA; siehe Abschnitt Dropout-Spannung für Details)
- Ausgangsspannung: 3,3 V mit 4% Genauigkeit
- Maximaler Ausgangsstrom: 600 mA (siehe Diagramm des maximalen kontinuierlichen Ausgangsstroms unten)
- Feste 2,1 MHz Schaltfrequenz
- Hochspannungs-Enable-Eingang kann die Karte in einen Low-Power-Zustand versetzen, in dem sie weniger als 2 zieht µA (typisch)
- Niedriger Ruhestrom: < 0,1"mA (siehe die Ruhestromkurve unten)
- Überstrom- und Kurzschlussschutz, Übertemperaturabschaltung

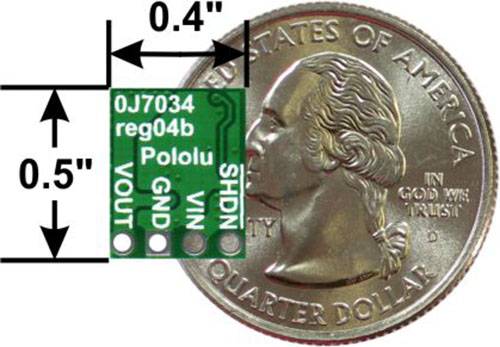

- Kleine Größe: 0.5" x 0.4" x 0.1? (13 m" x 10 m" x 3 mm)
- Gewicht: 0,5 g
Allgemeine Spezifikationen
- Mindestbetriebsspannung: 4 V2
- Maximale Betriebsspannung: 50 V
- Maximaler Ausgangsstrom: 600 mA
- Ausgangsspannung: 3,3 V
- Rückspannungsschutz?: N
- Maximaler Ruhestrom: 0,1"mA3
- Ausgabeart: fest 3.3V
Hinweise:

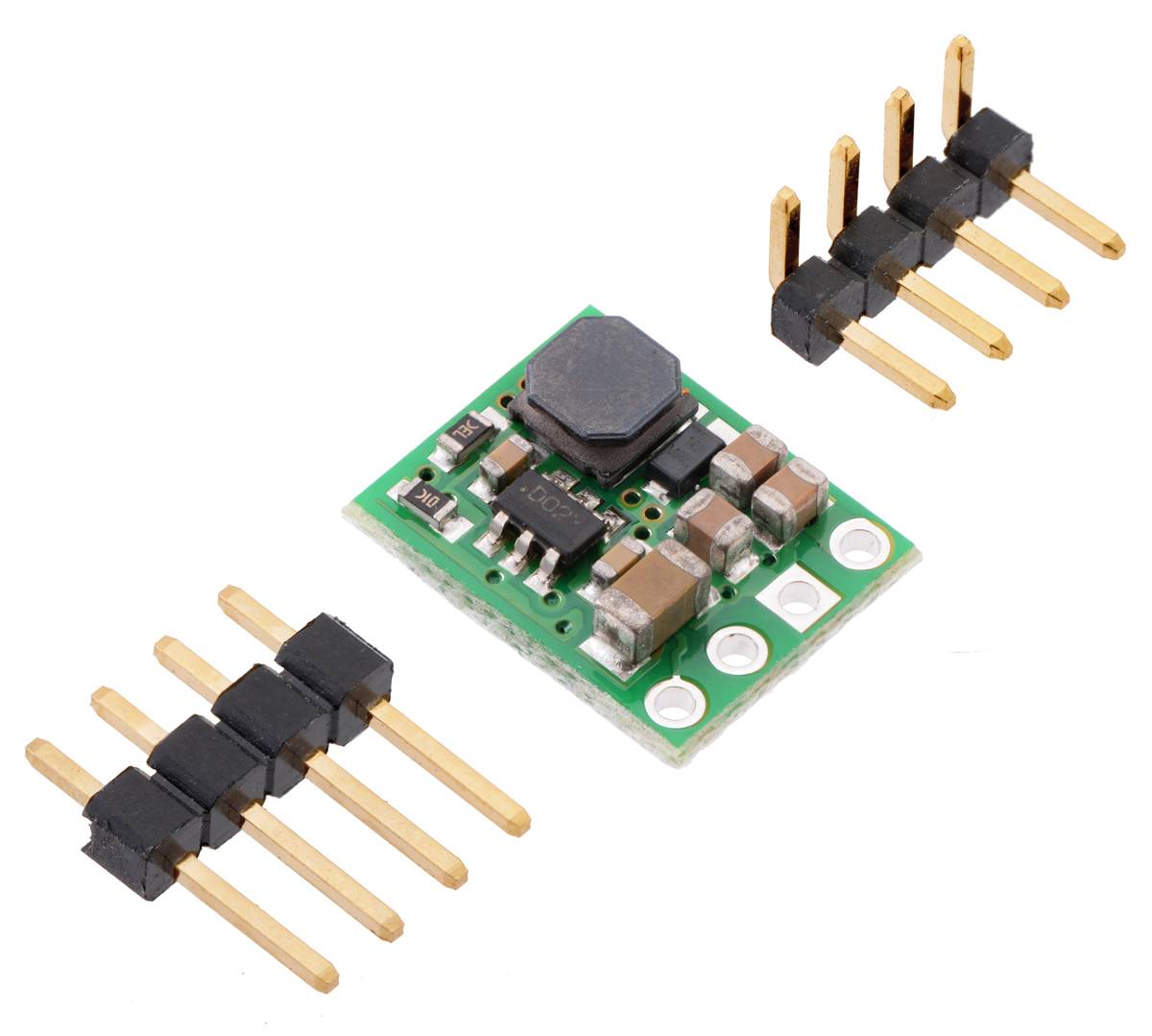

1. Ohne eingeschlossene optionale Überschriften.
2. vorbehaltlich der Berücksichtigung der Dropout-Spannung.
