Pololu 6V, 2.5A Step-Down Spannungsregler D24V22F6

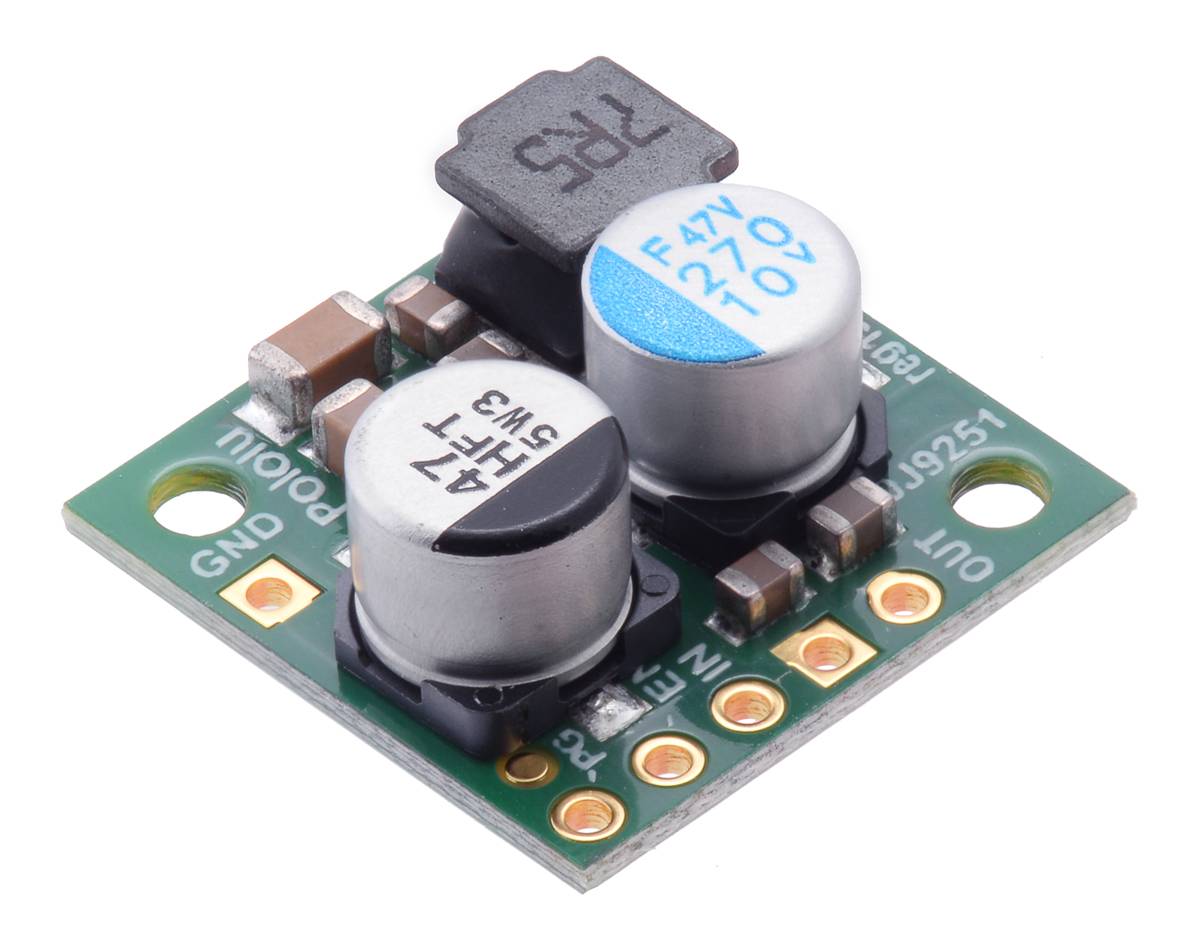

Dieser kleine synchron schaltende Abwärtsregler (oder Abwärtsregler) nimmt eine Eingangsspannung von bis zu 36V auf und reduziert sie effizient auf 6V . Die Platine misst nur 17,8 mm x 17,8 mm und liefert je nach Eingangsspannung typische Dauerausgangsströme zwischen 1,8 A und 2,5 A , wodurch sich dieser Regler gut für die Stromversorgung eignet moderate Lasten wie Sensoren oder kleine Motoren. Ein optionaler Aktivierungseingang kann verwendet werden, um den Regler in einen Niedrigleistungszustand mit einer Stromaufnahme von 5 µA bis 10 µA pro Volt auf VIN zu versetzen. Der Regler verfügt außerdem über einen Verpolungsschutz und ein Power-Good-Ausgang zeigt an, wenn der Regler die Ausgangsspannung nicht ausreichend aufrechterhalten kann. Funktionen Eingangsspannung: 4 V bis 36 V für die Version, die 3,3 V ausgibt [Ausgangsspannung + Dropout-Spannung] auf 36 V für Ausgangsspannungen von 5 V und höher Fester 3,3-V-, 5-V-, 6-V-, 7,5-V-, 9-V- oder 12-V-Ausgang (je nach Reglerversion) mit 4% Genauigkeit Typischer Wirkungsgrad von 85% bis 95%, abhängig von Eingangsspannung, Ausgangsspannung und Last Schaltfrequenz: ~400 kHz Integrierter Verpolungsschutz, Überstrom- und Kurzschlussschutz, Übertemperaturabschaltung und Sanftanlauf 1 mA typischer Ruhestrom ohne Last; dies kann auf etwa 5 µA bis 10 µA pro Volt auf VIN reduziert werden, indem die Platine deaktiviert wird “Leistung gut“ Ausgang zeigt an, wenn der Regler die Ausgangsspannung nicht ausreichend aufrechterhalten kann Kompakte Größe: 17,8 mm x 17,8 mm x 8 mm Gewicht: 2,3 g (Ohne enthaltene optionale Header.) Zwei 0,086? Befestigungslöcher für #2 oder M2 Schrauben Allgemeine Spezifikationen Minimale Betriebsspannung: 6,4 V (Für kleine Lasten; diese Spannung steigt ungefähr linear bis auf etwa 6,9 V bei 2,5 A Leistung.) Maximale Betriebsspannung: 36 V Dauerausgangsstrom: 2,2 A (Typischer Dauerausgangsstrom bei 24 V in. Der tatsächlich erreichbare Dauerausgangsstrom ist eine Funktion der Eingangsspannung und wird durch die Wärmeableitung begrenzt.) Ausgangsspannung: 6 V Verpolungsschutz?: Ja Maximaler Ruhestrom: 3 mA (Der Ruhestrom liegt typischerweise unter 1 mA für den größten Teil des Betriebsbereichs.) Kennzeichnungen PCB-Entwicklungscodes: reg19a Andere PCB-Markierungen: 0J9251
