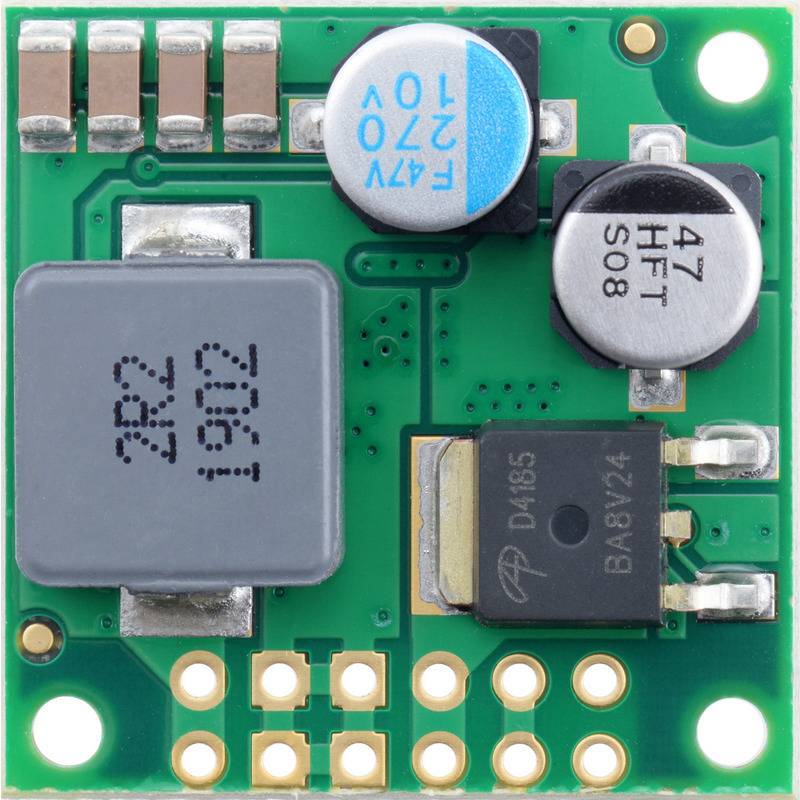

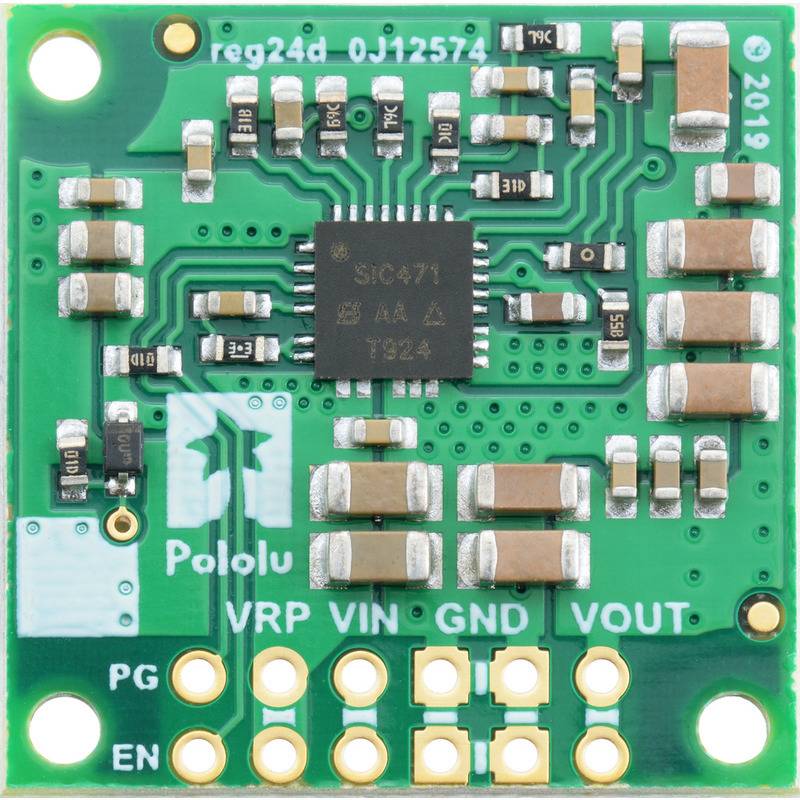

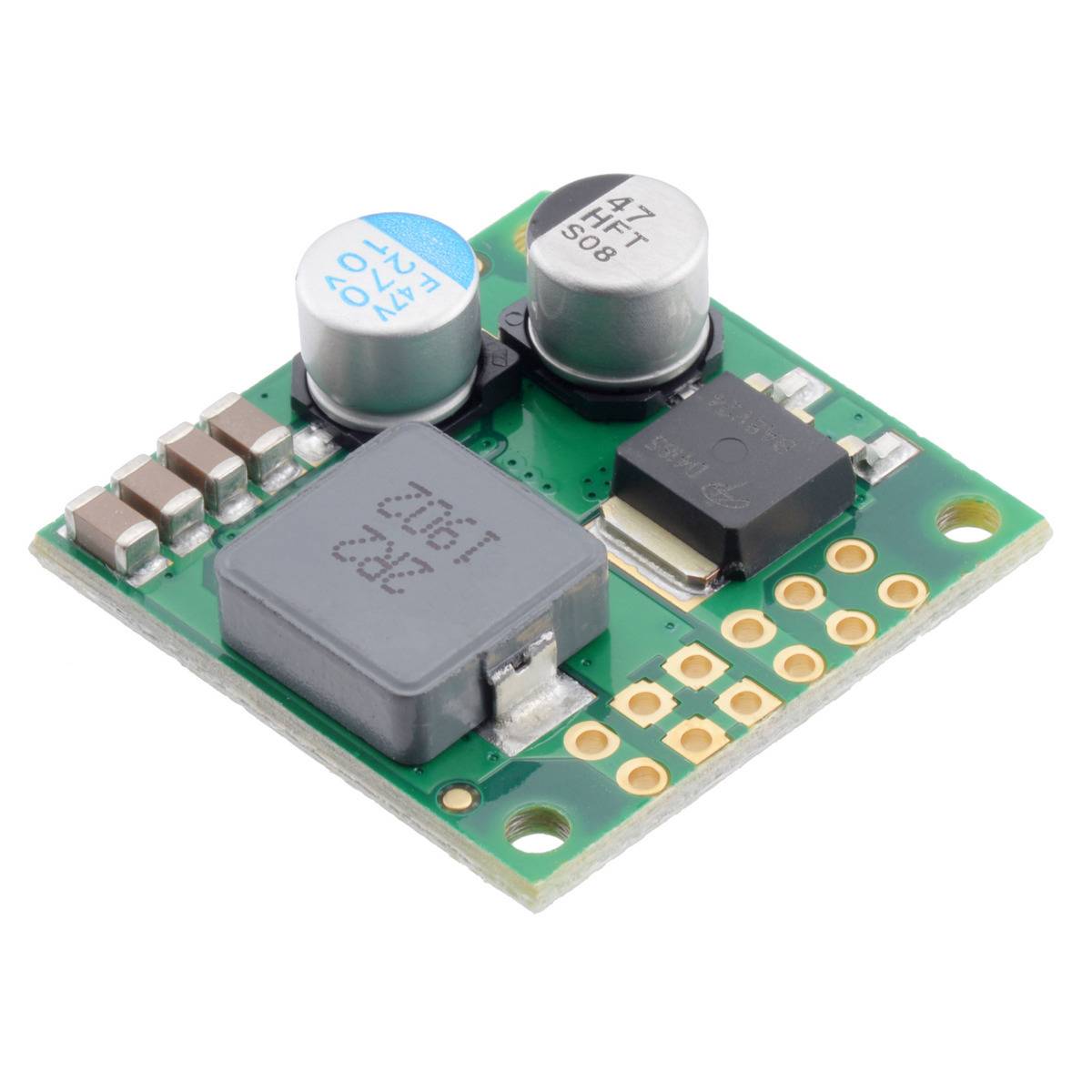

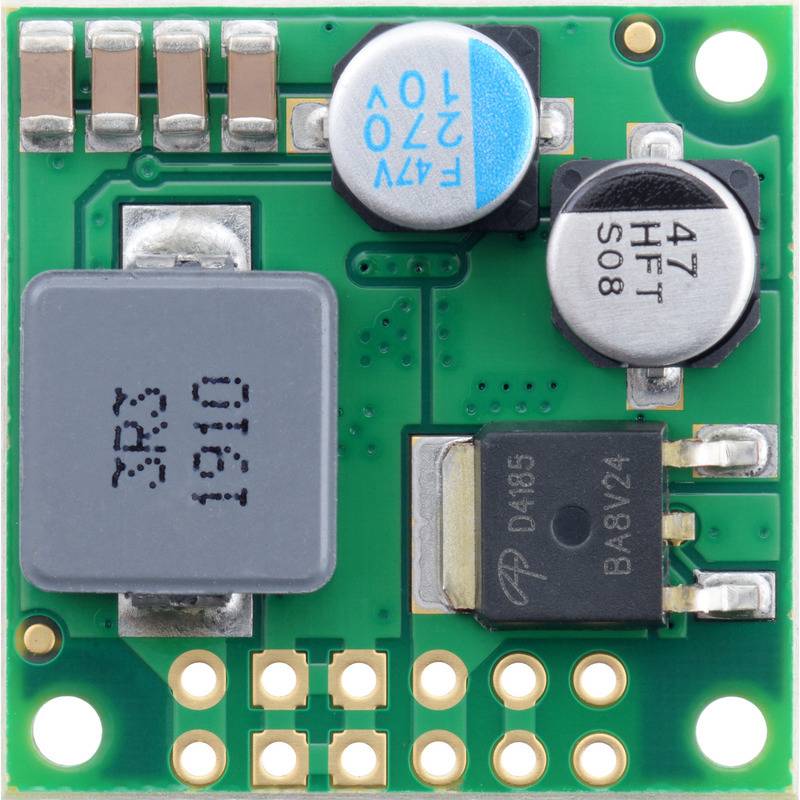

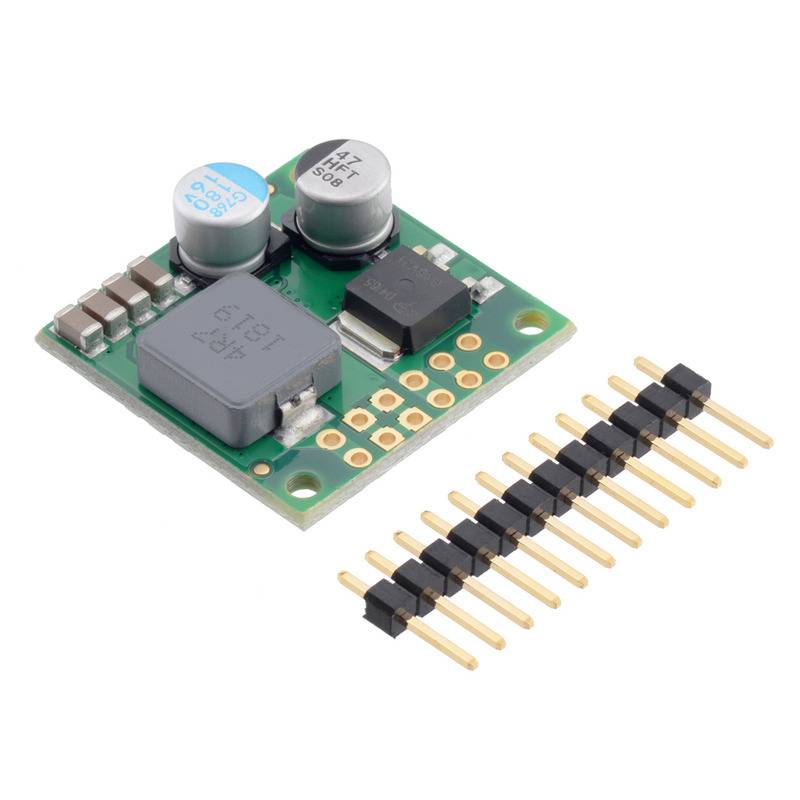

Pololu 6V, 5.5A Step-Down Voltage Regulator D36V50F6 4092

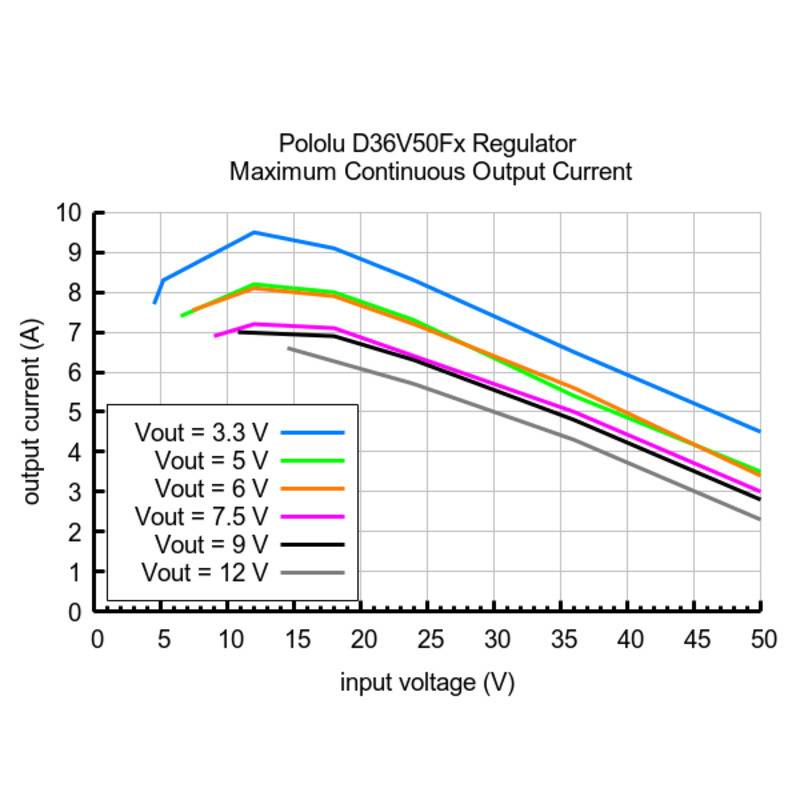

Die Buck (Step-Down)-Spannungsregler der Familie D36V50Fx erzeugen aus Eingangsspannungen von bis zu 50 V niedrigere Ausgangsspannungen. Es handelt sich um Schaltregler (auch Schaltnetzteile (SMPS) oder DC-DC-Wandler genannt), wodurch sie wesentlich effizienter sind als lineare Spannungsregler, insbesondere wenn die Differenz zwischen Eingangs- und Ausgangsspannung groß ist. Diese Regler können typischerweise kontinuierliche Ausgangsströme zwischen 2 A und 9 A unterstützen, abhängig von der Eingangs- und Ausgangsspannung (siehe den Abschnitt Maximaler kontinuierlicher Ausgangsstrom unten). Im Allgemeinen ist der verfügbare Ausgangsstrom bei den Versionen mit niedrigerer Spannung etwas höher als bei den Versionen mit höherer Spannung und nimmt mit steigender Eingangsspannung ab.
- Eingangsspannung: 6,5 V bis 50 V (Mindesteingang unter Berücksichtigung der Dropout-Spannung
- Ausgangsspannung: 6 V mit 4% Genauigkeit
- Typischer maximaler Dauerausgangsstrom: 3,3 A bis 8 A
- Typischer Wirkungsgrad von 80% bis 95%, abhängig von Eingangsspannung, Ausgangsspannung und Last
- Schaltfrequenz: ~500 kHz unter hoher Last
- Leistungssparmodus mit Ultraschallbetrieb, der den Wirkungsgrad bei leichter Last durch Reduzierung der Schaltfrequenz erhöht, aber oberhalb des hörbaren Bereichs (20 kHz)
hält - 2 mA bis 4 mA typischer Leerlauf-Ruhestrom
Abmessungen
- Größe: 1" x 1" x 0.375
- Gewicht: 7.0 g
Allgemeine Angaben
- Minimale Betriebsspannung: 6,5 V
- Maximale Betriebsspannung: 50 V
- Dauerausgangsstrom: 5,5 A
- Ausgangsspannung: 6 V
- Rückspannungsschutz?: Y
- Maximaler Ruhestrom: 4 mA
- Ausgangsart: fest 6V
