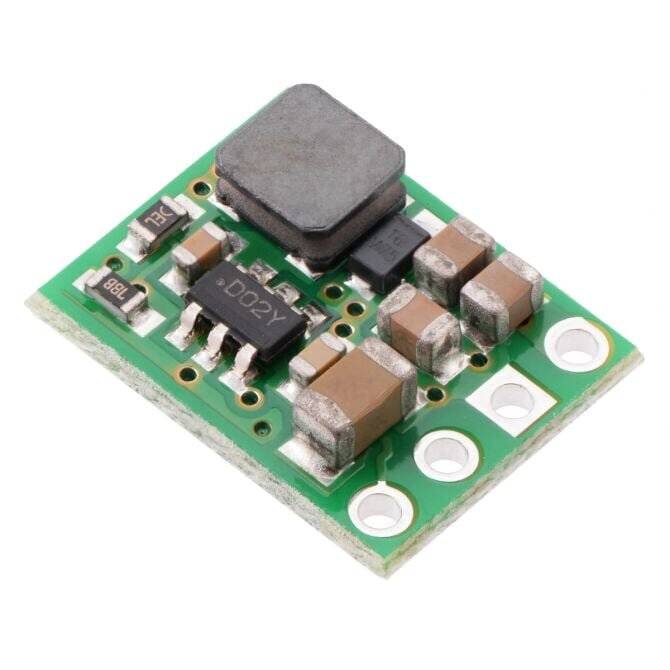

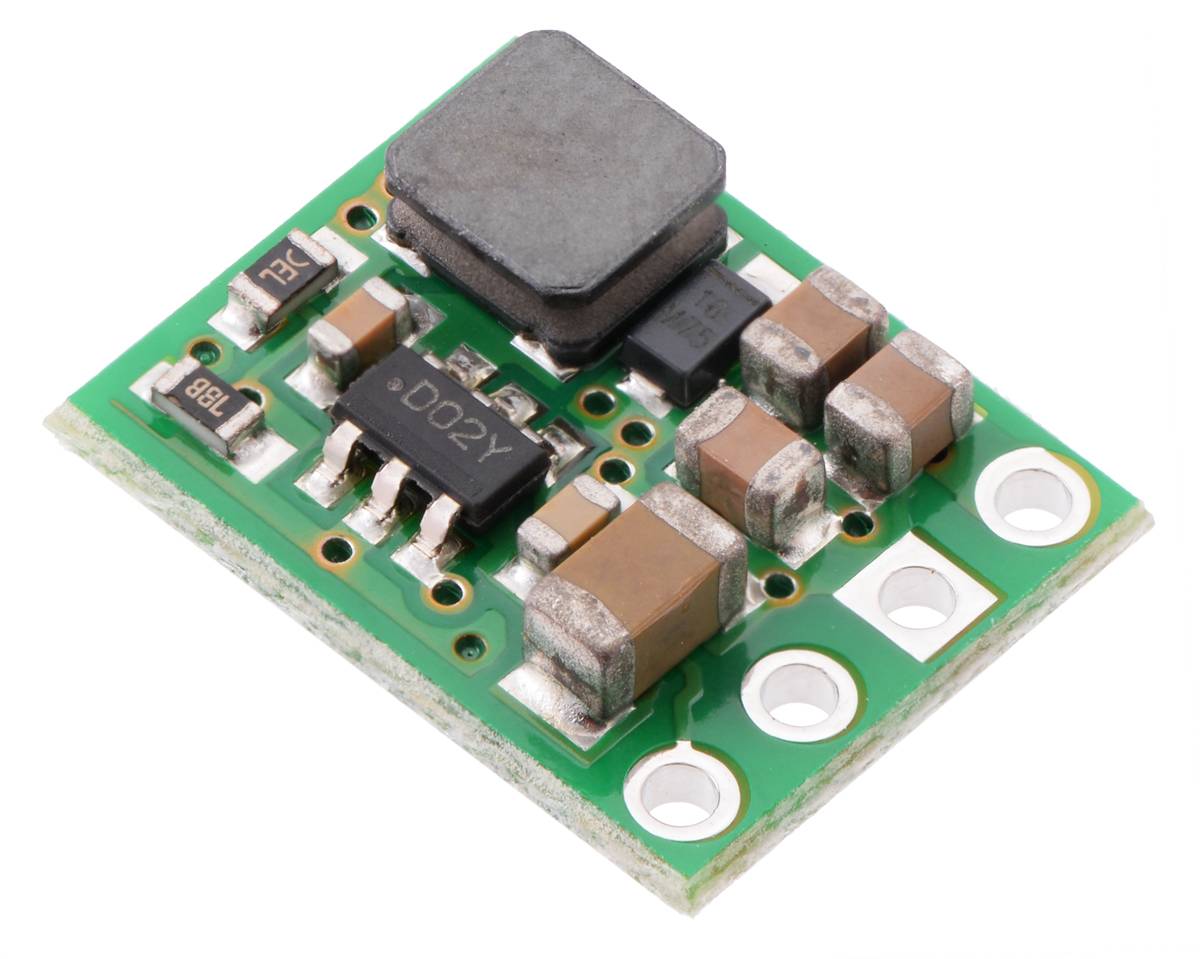

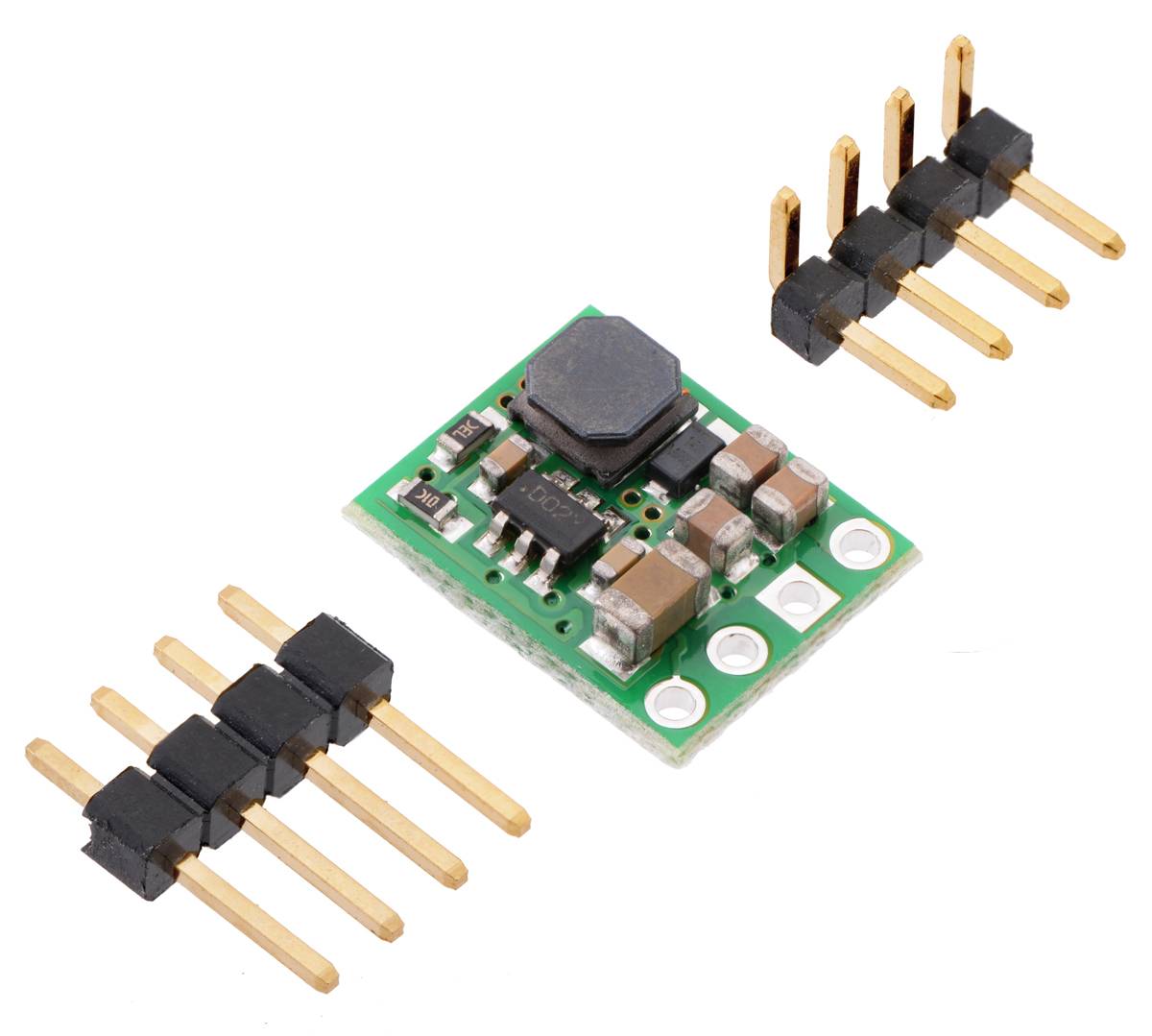

Pololu 7.5V, 600mA Step-Down Voltage Regulator D36V6F7 Spannungsregler

Überblick
Die Buck-(Abwärts-)Spannungsregler der D36V6x-Familie erzeugen aus Eingangsspannungen bis zu 50 V niedrigere Ausgangsspannungen. Es handelt sich um Schaltregler (auch Schaltnetzteile (SMPS) oder DC-DC-Wandler genannt), wodurch sie wesentlich effizienter sind als lineare Spannungsregler, insbesondere wenn der Unterschied zwischen Eingangs- und Ausgangsspannung groß ist. Diese Familie umfasst sieben Versionen mit festen Ausgangsspannungen im Bereich von 3,3 V bis 15 V und zwei einstellbare Versionen, die mit einem Trimmpotentiometer eingestellt werden können
Die Regler verfügen über einen Kurzschluss-/Überstromschutz, und die thermische Abschaltung hilft, Schäden durch Überhitzung zu vermeiden. Die Boards haben nicht einen Verpolungsschutz.
Merkmale
- Eingangsspannung: 7,7 V bis 50 V (Mindesteingang vorbehaltlich der Berücksichtigung der Dropout-Spannung; siehe Abschnitt Dropout-Spannung für Details)
- Ausgangsspannung: 7,5 V mit 4% Genauigkeit
- Maximaler Ausgangsstrom: 600 mA (siehe die maximale kontinuierliche Ausgangsstromkurve unten)
- Feste 2,1 MHz Schaltfrequenz
- Hochspannungsfreigabe-Eingang kann die Karte in einen Zustand mit geringer Leistungsaufnahme bringen, in dem sie weniger als 2 zieht ?A (typisch)
- Niedriger Ruhestrom: < 0,15 mA (siehe die Ruhestromkurve unten)
- Überstrom- und Kurzschlussschutz, Übertemperaturabschaltung

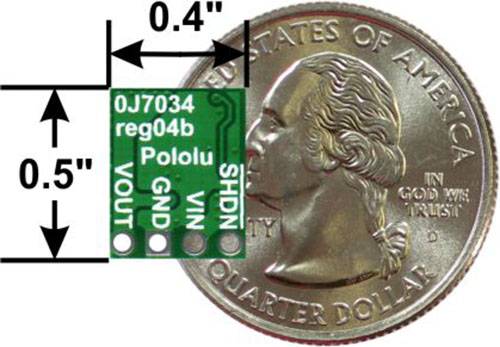

- Kleine Größe: 0.5? × 0.4? × 0.1? (13 mm × 10 mm × 3 mm)
- Gewicht: 0,5 g
Allgemeine Spezifikationen
- Mindestbetriebsspannung:7,7 V2
- Maximale Betriebsspannung:50 V
- Maximaler Ausgangsstrom:600 mA
- Ausgangsspannung:7,5 V
- Rückspannungsschutz?:N
- Maximaler Ruhestrom:0,15 mA3
- Ausgabeart:fest 7,5V
