Pololu 7.5V Step-Up/Step-Down Voltage Regulator S8V9F7

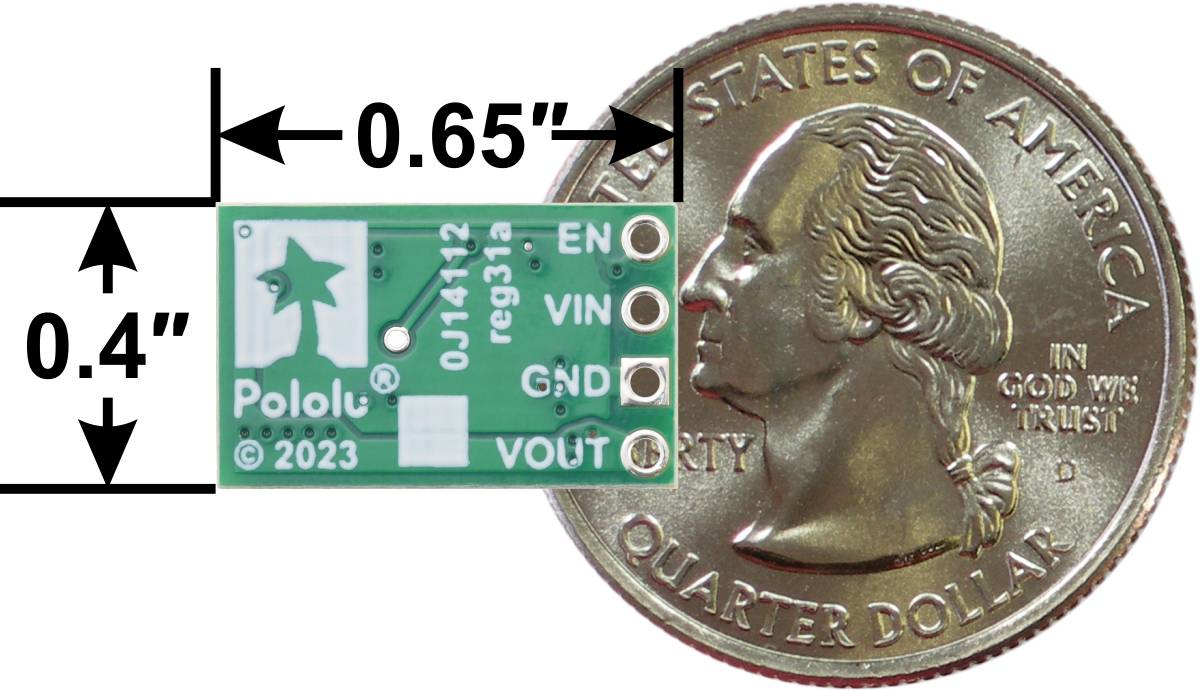

Dieser synchron schaltende Aufwärts-/Abwärtsregler erzeugt effizient 7,5V aus Eingangsspannungen zwischen 1,4V und 16V. (Hinweis: die minimale Startspannung beträgt 2,7V, danach arbeitet er jedoch bis auf 1,4V.) Seine Fähigkeit, sowohl höhere als auch niedrigere Eingangsspannungen umzuwandeln, macht ihn nützlich für Anwendungen, bei denen die Stromversorgungsspannung stark variieren kann, wie z. B. bei Batterien Beginnen Sie oberhalb, entladen Sie sich jedoch unterhalb von 7,5V. Der verfügbare Ausgangsstrom hängt von der Eingangsspannung ab (typischerweise über 1A für Dauerbetrieb bei Eingangsspannungen nahe dem Ausgang). Der Regler verfügt außerdem über einen optionalen Freigabeeingang, der verwendet werden kann, um den Regler in einen Energiesparzustand mit einer Stromaufnahme von weniger als 15µA pro Volt an der Fahrgestellnummer zu versetzen. Die Platine misst 0,4?×0,65? und hat einen typischen Wirkungsgrad von 80% bis 90%. Eingangsspannung: 1,4V bis 16V (Hinweis: Die minimale Startspannung beträgt 2,7V) Ausgangsspannung:7,5V mit 4% Genauigkeit Typischer maximaler Dauerausgangsstrom: 1A, wenn die Eingangsspannung nahe der Ausgangsspannung liegt Typischer Wirkungsgrad von 80 % bis 90 %, abhängig von Eingangsspannung und Last Unter6mA typischer Leerlauf-Ruhestrom. kann durch Deaktivieren der Platine auf 10µA bis 15µA pro Volt je VIN reduziert werden Die Sanftanlauffunktion begrenzt den Einschaltstrom und erhöht die Ausgangsspannung schrittweise. Überstromschutz und Übertemperaturabschaltung Eingangsunterspannungssperre Energiesparfunktion sorgt für hohe Effizienz bei niedrigen Strömen Kompakte Größe: 10,2mm × 16,5mm × 2,6mm Gewicht: 0,8 g. Ohne Überschriften. Allgemeine Spezifikationen Mindestbetriebsspannung: 1,4 V.Hinweis: Die minimale Startspannung beträgt 2,7 V, aber der Regler kann nach dem Start bis auf 1,4 V heruntergefahren werden. Maximale Betriebsspannung: 16 V Dauerausgangsstrom: 1,5 A.Unter typischen Bedingungen, bei denen die Eingangsspannung nahe an der Ausgangsspannung liegt. Der tatsächlich erreichbare Dauerausgangsstrom ist eine Funktion der Eingangsspannung und wird durch die Wärmeableitung begrenzt. Ausgangsspannung:7,5 V Verpolungsschutz?: N Maximaler Ruhestrom:6 mA. Im aktivierten Zustand ohne Last. Kann mithilfe des Aktivierungspins auf weniger als 15µA pro Volt pro VIN reduziert werden Ausgangstyp: fest 7,5 V
