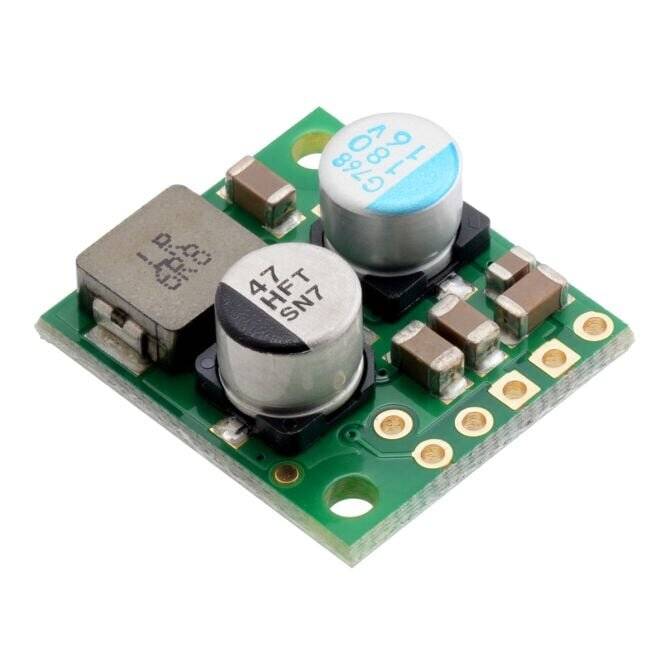

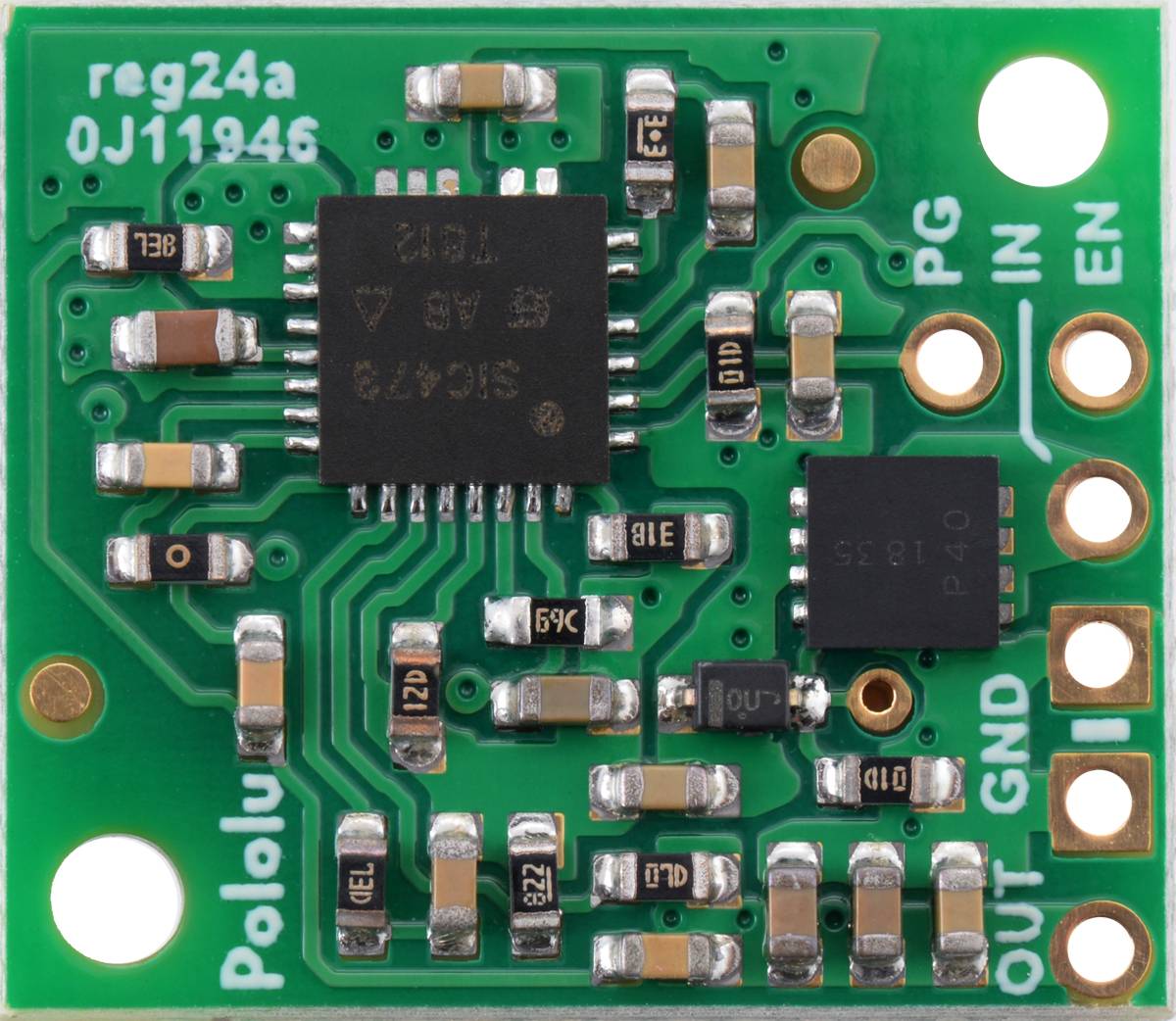

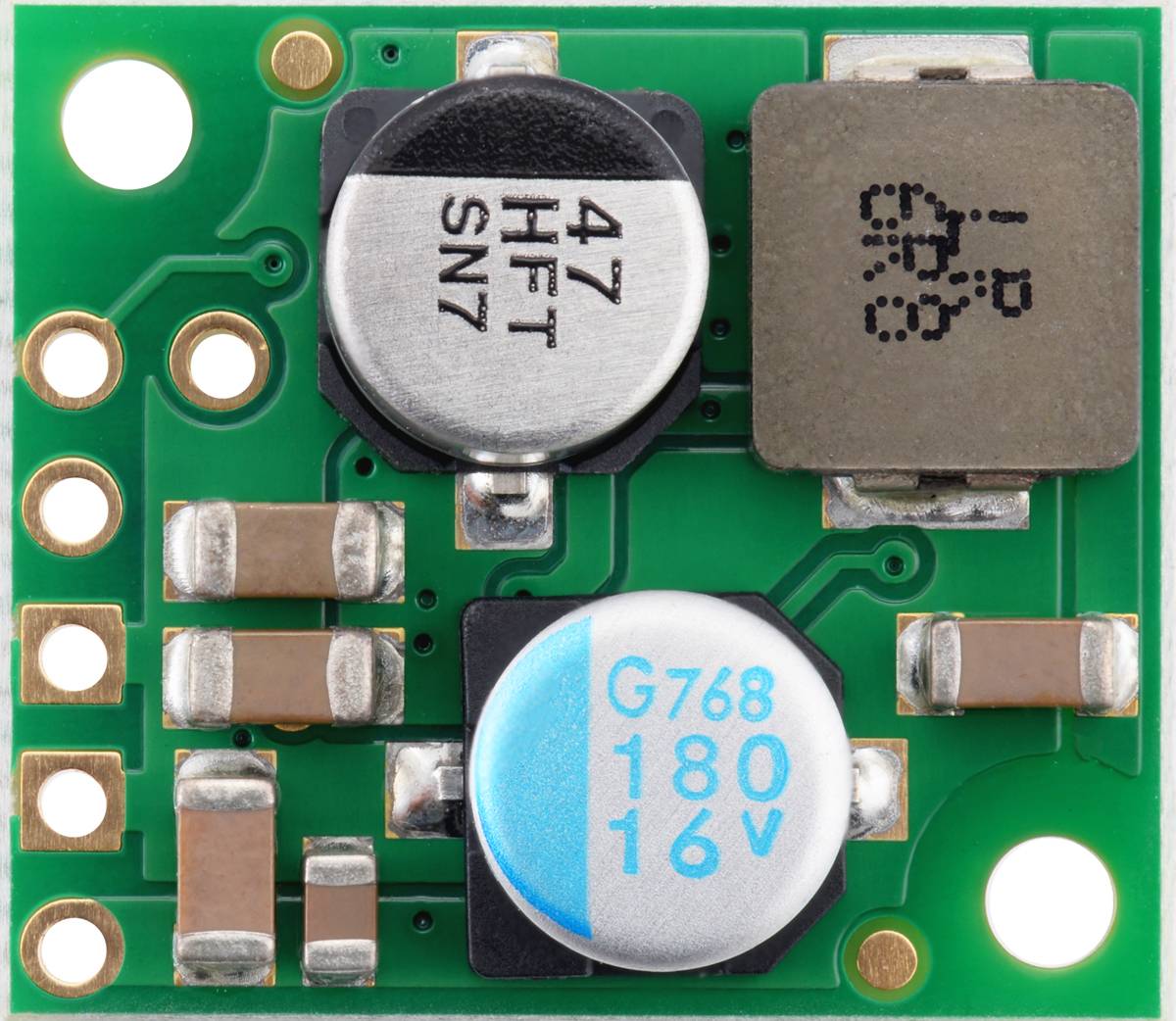

Pololu 9V, 2.6A Step-Down Voltage Regulator D36V28F9

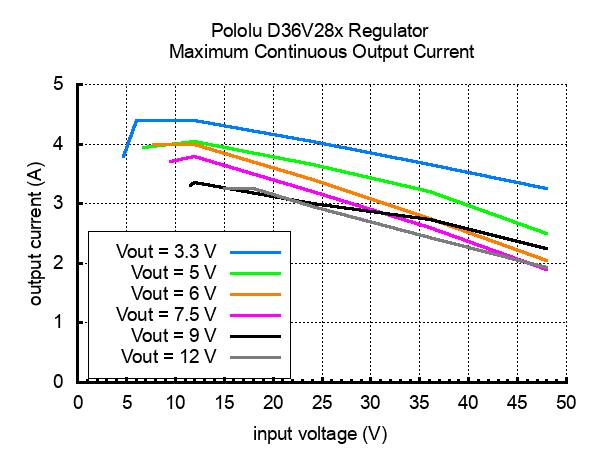

Übersicht Die Buck (Step-Down)-Spannungsregler der Familie D36V28Fx erzeugen aus Eingangsspannungen von bis zu 50 V niedrigere Ausgangsspannungen. Es handelt sich um Schaltregler (auch Schaltnetzteile (SMPS) oder DC-DC-Wandler genannt), wodurch sie wesentlich effizienter sind als lineare Spannungsregler, insbesondere wenn die Differenz zwischen Eingangs- und Ausgangsspannung groß ist. Diese Regler können typischerweise kontinuierliche Ausgangsströme zwischen 2 A und 4 A unterstützen, abhängig von der Eingangs- und Ausgangsspannung. Im Allgemeinen ist der verfügbare Ausgangsstrom bei den Versionen mit niedrigerer Spannung etwas höher als bei den Versionen mit höherer Spannung, und er nimmt mit steigender Eingangsspannung ab. Die Regler verfügen über einen Verpolungsschutz bis 40 V, Unter- und Überspannungsschutz am Ausgang, Überstromschutz und Kurzschlussschutz. Eine thermische Abschaltfunktion hilft auch, Schäden durch Überhitzung zu vermeiden, und eine Soft-Start-Funktion begrenzt den Einschaltstromstoß und erhöht die Ausgangsspannung beim Start allmählich. Technische Daten Eingangsspannung: 9,8 V bis 50 V (Mindesteingang unter Berücksichtigung der Dropout-Spannung) Ausgangsspannung: 9 V mit 4% Genauigkeit Typischer maximaler Dauerausgangsstrom: 2,3 A bis 3,4 A Typischer Wirkungsgrad von 85% bis 95%, abhängig von Eingangsspannung, Ausgangsspannung und Last Schaltfrequenz: ~500 kHz unter hoher Last Power-Save-Modus mit Ultraschallbetrieb, der den Wirkungsgrad bei leichter Last durch Reduzierung der Schaltfrequenz erhöht, aber oberhalb des hörbaren Bereichs (20 kHz) hält 1 mA bis 3 mA typischer Leerlauf-Ruhestrom Aktivierungseingang zum Abschalten der Last und Versetzen des Reglers in einen Low-Power-Zustand, der ca. 10 µA bis 20 µA pro Volt an VIN zieht Der Ausgang \"Power good\" zeigt an, wenn der Regler die Ausgangsspannung nicht ausreichend halten kann. Unter- und Überspannungsschutz am Ausgang Soft-Start-Funktion begrenzt den Einschaltstrom und erhöht die Ausgangsspannung schrittweise Integrierter Verpolungsschutz bis 40 V, Überstrom- und Kurzschlussschutz, Übertemperaturabschaltung Kompakte Größe: 0,7\" × 0,8\" × 0,345\" (17,8 mm × 20,3 mm × 8,8 mm) Zwei 0,086\" Befestigungslöcher für #2 oder M2 Schrauben Abmessung Größe: 0,7\" × 0,8\" × 0,345\"1 Gewicht: 3,3 g1 Spezifikation Minimale Betriebsspannung: 9,8 V2 Maximale Betriebsspannung: 50 V Dauerausgangsstrom: 2,6 A3 Ausgangsspannung: 9 V Rückspannungsschutz? Y4 Maximaler Ruhestrom: 3 mA5 Ausgangsart: fest 9V Anmerkungen: Ohne enthaltene optionale Kopfzeilen. Betrachtung der Dropout-Spannung. Weitere Informationen finden Sie in der Grafik der Dropout-Spannung unter der Registerkarte Beschreibung. Typischer Dauerausgangsstrom bei 36 V in. Der tatsächlich erreichbare Dauerausgangsstrom ist eine Funktion der Eingangsspannung und wird durch die thermische Verlustleistung begrenzt. Weitere Informationen finden Sie im Ausgangsstromgraphen unter der Registerkarte Beschreibung. bis -40 V. Der Anschluss von Versorgungen über 40 V in umgekehrter Richtung kann das Gerät beschädigen. Während der Aktivierung ohne Last. Kann mit dem Enable-Pin auf unter 1 mA reduziert werden. Lieferumfang 1x Pololu 9V, 2,6A Abwärts-Spannungsregler D36V28F9
