Pololu 9V, 300mA Step-Down Spannungsregler D24V3F9

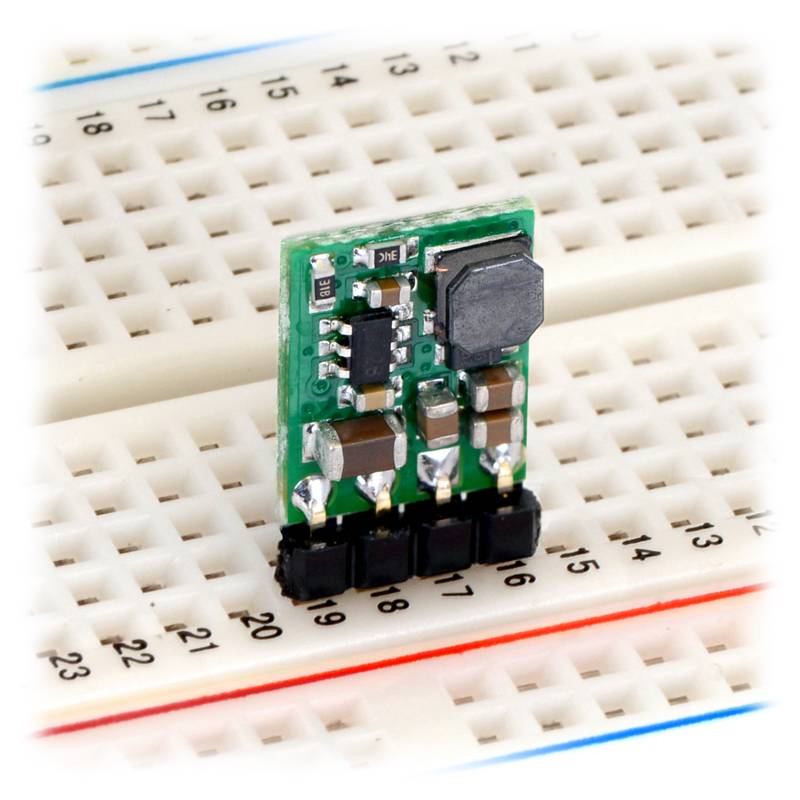

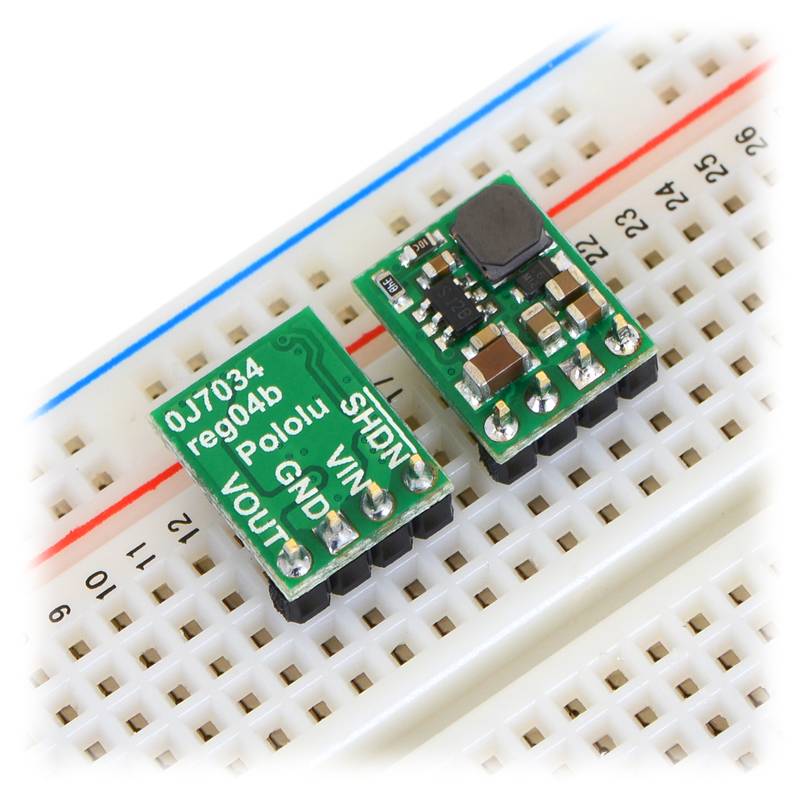

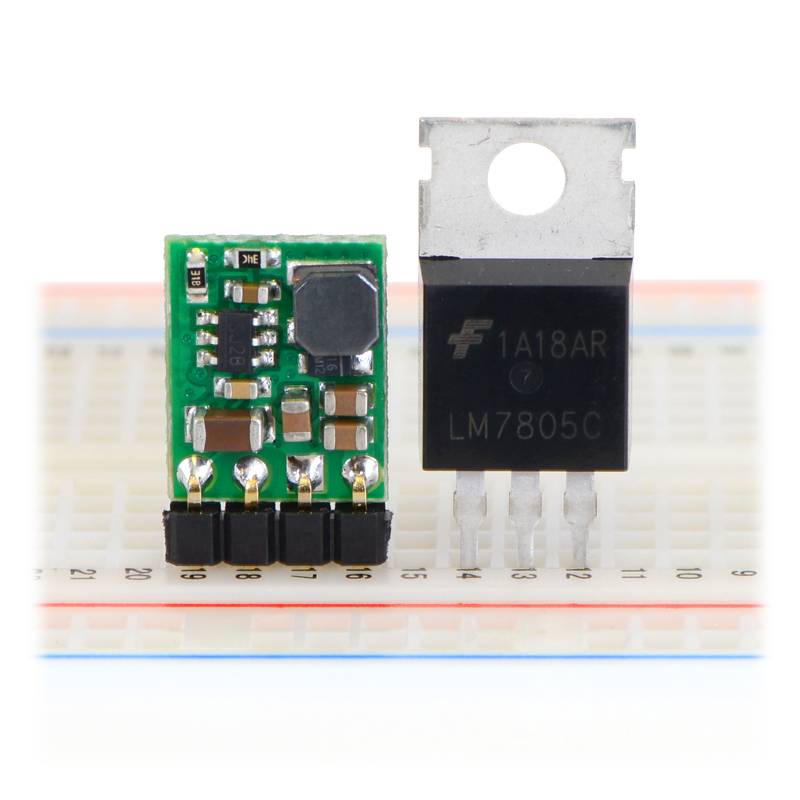

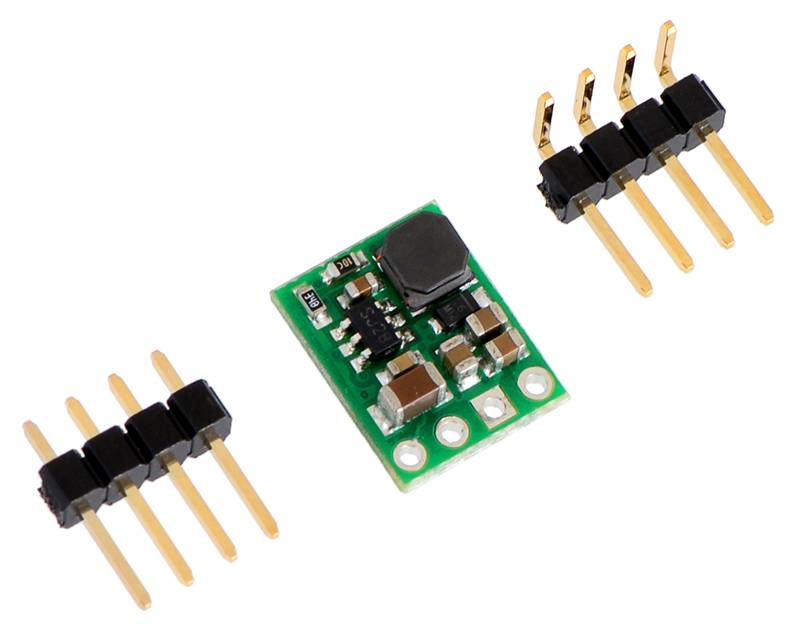

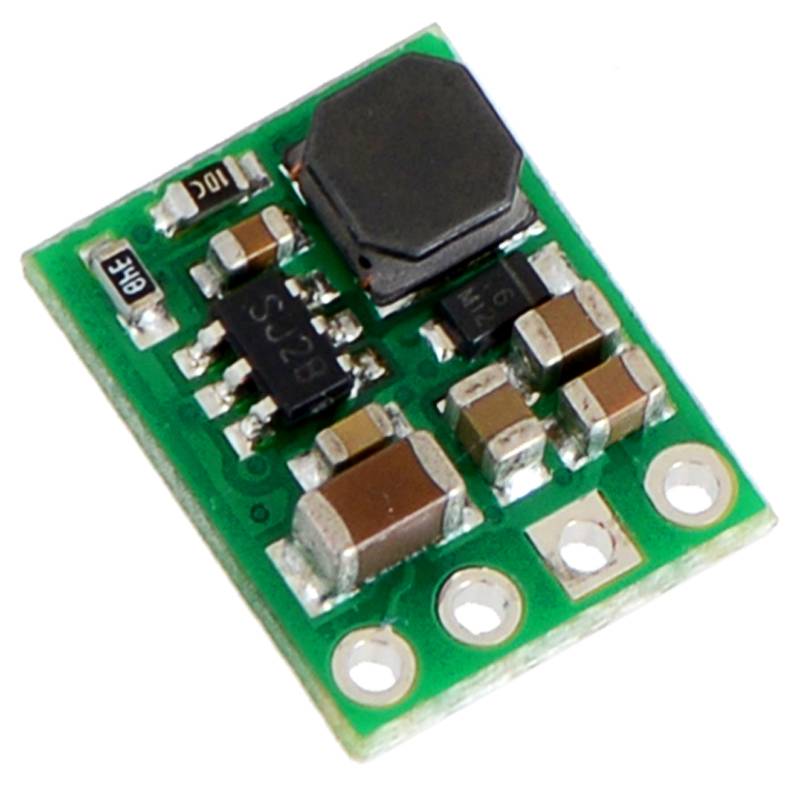

Der kompakte (0,4Zoll × 0,5Zoll) D24V3F9-Schalt-Abwärtsspannungsregler (oder Buck-Spannungsregler) nimmt eine Eingangsspannung zwischen 11V und 42V auf und reduziert sie effizient auf9V unter Berücksichtigung von ein maximaler Ausgangsstrom von300mA . Die Stifte haben einen Abstand von 0,1 Zoll, wodurch diese Platine mit standardmäßigen lötfreien Steckbrettern und Perfboards kompatibel ist. Diese Abwärtsspannungsregler (Abwärtsregler) erzeugen niedrigere Ausgangsspannungen aus Eingangsspannungen von bis zu 42V. Sie sind Schaltregler (auch Schaltnetzteile (SMPS) oder DC/DC-Wandler genannt) und haben ein typischer Wirkungsgrad zwischen 80 % und 90 %, was viel effizienter ist als lineare Spannungsregler, insbesondere wenn der Unterschied zwischen Eingangs- und Ausgangsspannung groß ist. Dieser Regler ist mit einem festen 3,3-V-, 5-V-, 9-V- oder 12-V-Ausgang erhältlich. Für jede Spannung stehen zwei Versionen zur Verfügung, eine mit einem maximalen Ausgangsstrom von 300mA (D24V3Fx) und eine mit einem maximalen Ausgangsstrom von 600mA (D24V6Fx) Der Regler verfügt über einen Kurzschlussschutz und eine thermische Abschaltung verhindert Schäden durch Überhitzung. Die Platine verfügt nicht über einen Verpolungsschutz. Eingangsspannung: [Ausgangsspannung + Dropout-Spannung] bis 42V (weitere Informationen zur Dropout-Spannung finden Sie unten) Fester 3,3V-, 5V-, 9V- oder 12V-Ausgang (abhängig von der Reglerversion) mit 4 % Genauigkeit Maximaler Ausgangsstrom: 300mA oder 600mA (abhängig von der Reglerversion) 1,25MHz Schaltfrequenz 2mA typischer Leerlauf-Ruhestrom (20µA typischer Ruhestrom mitSHDN= LOW) Integrierte Übertemperatur- und Überstromabschaltung Kleine Größe: 0,5\"×0,4\"×0,1\" (13mm×10mm×3mm)
