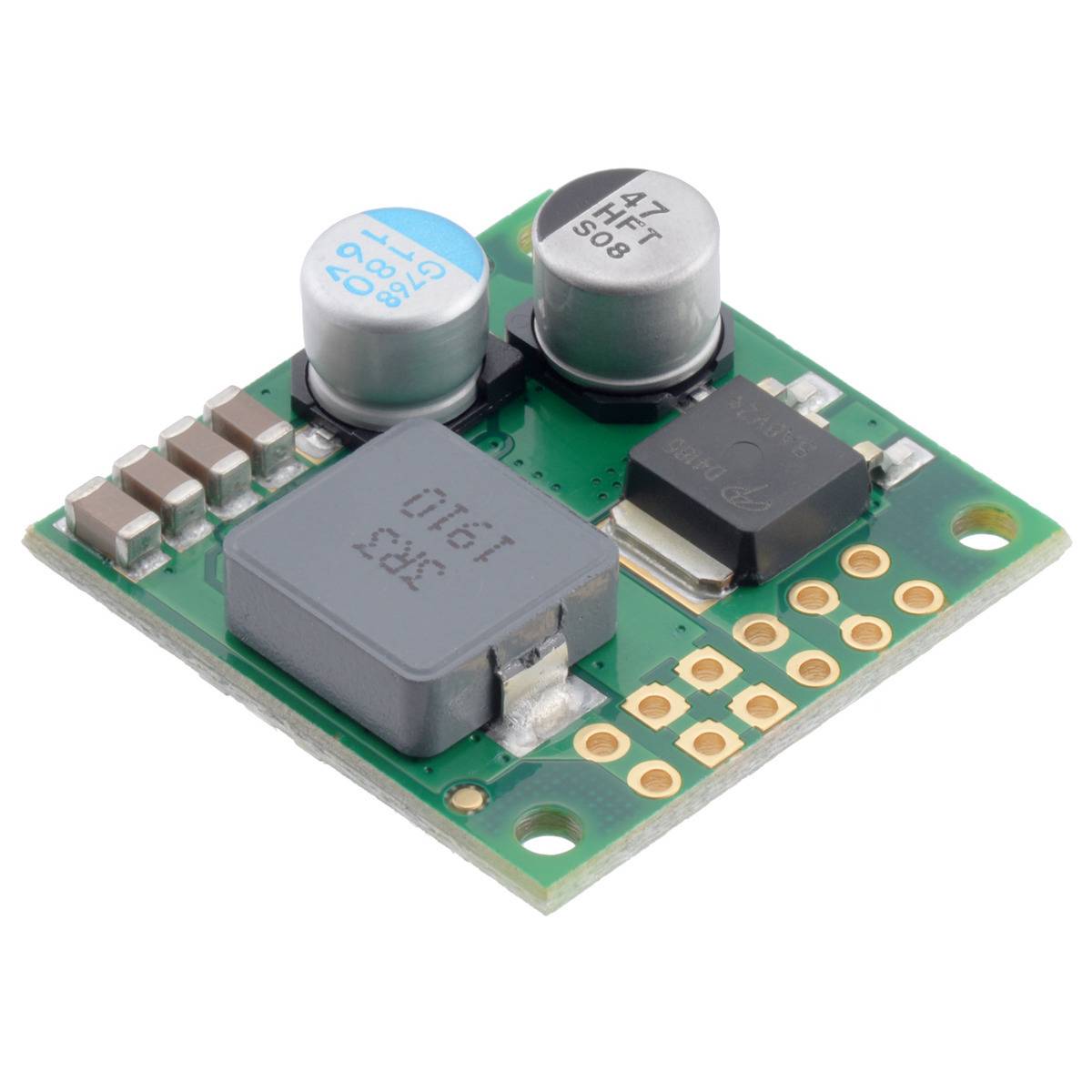

Pololu 9V, 5A Step-Down Voltage Regulator D36V50F9 4094

Die D36V50Fx-Familie von Abwärtsspannungsreglern (Buck-Down) erzeugt niedrigere Ausgangsspannungen aus Eingangsspannungen von bis zu 50 V. Es handelt sich um Schaltregler (auch Schaltnetzteile (SMPS) oder DC-DC-Wandler genannt), wodurch sie wesentlich effizienter sind als lineare Spannungsregler, insbesondere wenn der Unterschied zwischen Eingangs- und Ausgangsspannung groß ist. Diese Regler können typischerweise kontinuierliche Ausgangsströme zwischen 2 A und 9 A unterstützen, abhängig von der Eingangsspannung und der Ausgangsspannung (siehe den Abschnitt Maximaler kontinuierlicher Ausgangsstrom unten). Im Allgemeinen ist der verfügbare Ausgangsstrom bei den Versionen mit niedrigerer Spannung etwas höher als bei den Versionen mit höherer Spannung, und er nimmt mit steigender Eingangsspannung ab.
- Eingangsspannung: 9,9 V bis 50 V (Mindesteingang unter Berücksichtigung der Dropout-Spannung; siehe Abschnitt Dropout-Spannung für Details)
- Ausgangsspannung: 9 V mit 4% Genauigkeit

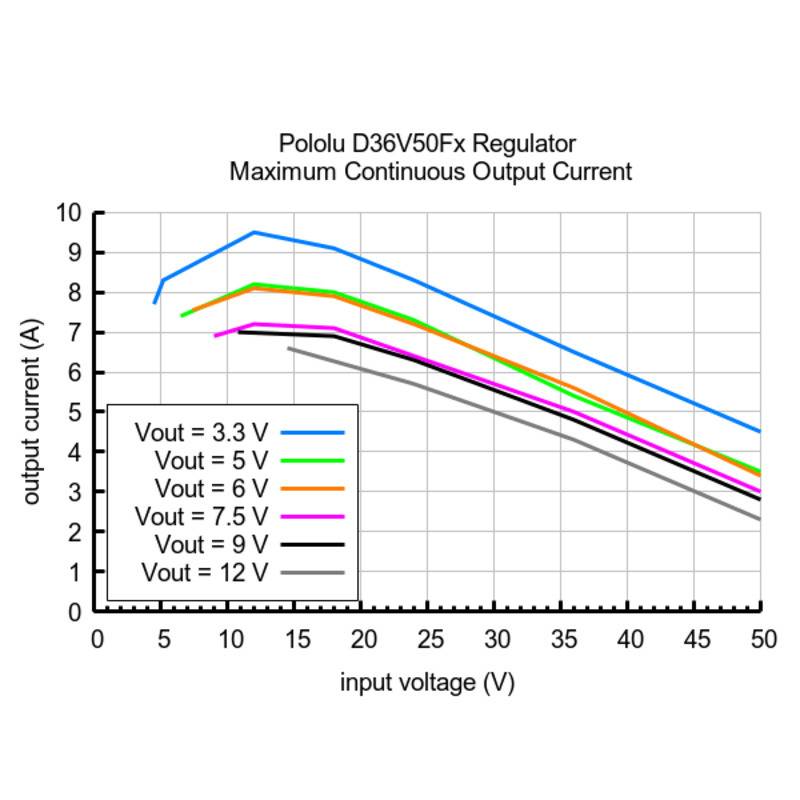

- Typischer maximaler Dauerausgangsstrom: 2,7 A bis 7 A (siehe Grafik für den maximalen Dauerausgangsstrom unten)
Abmessungen
- Größe: 1? &Zeiten; 1? &Zeiten; 0,375?1
- Gewicht: 7.0 g1
Allgemeine Angaben
- Minimale Betriebsspannung: 9,9 V2
- Maximale Betriebsspannung: 50 V
- Dauerausgangsstrom: 5 A3
- Ausgangsspannung: 9 V
- Rückspannungsschutz?: Y4
- Maximaler Ruhestrom: 4 mA5
- Ausgangsart: fest 9V
