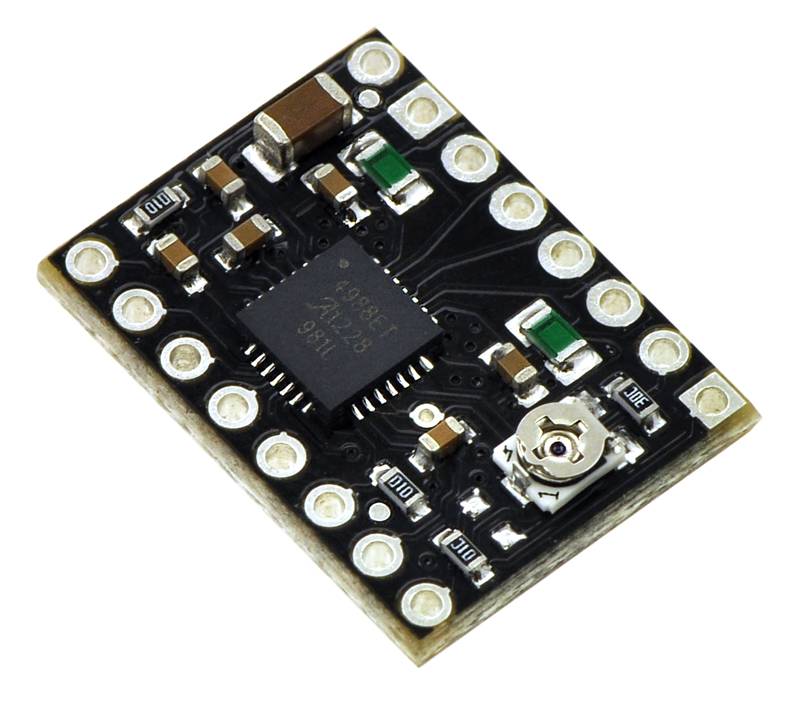

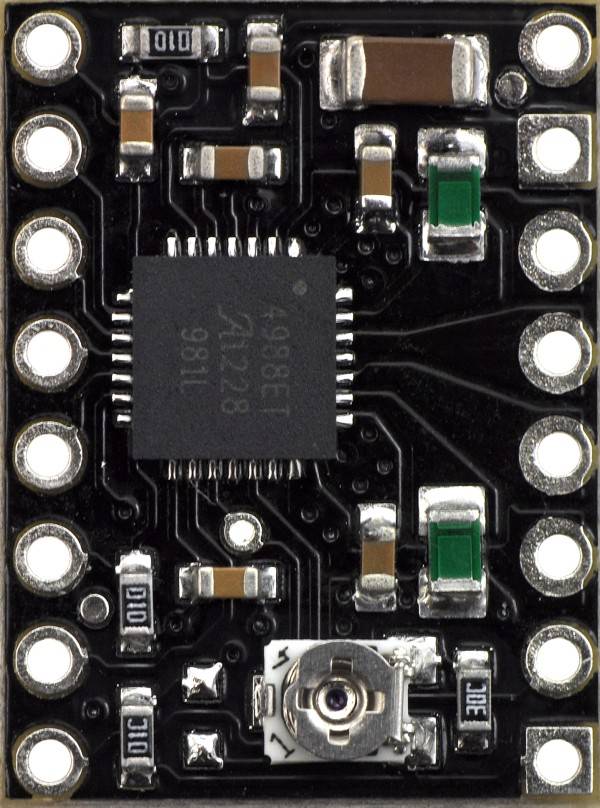

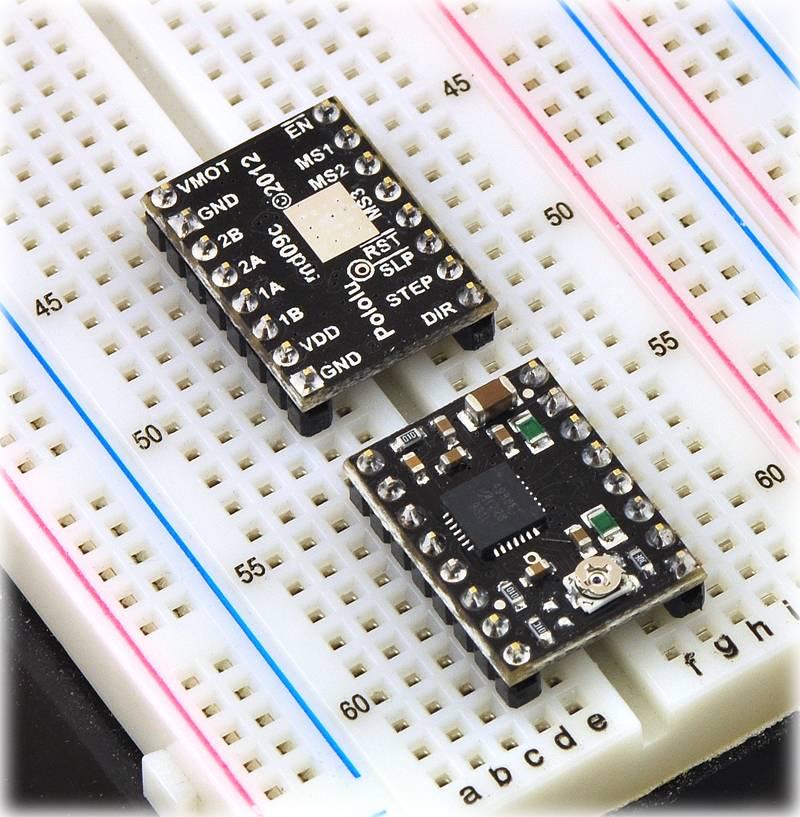

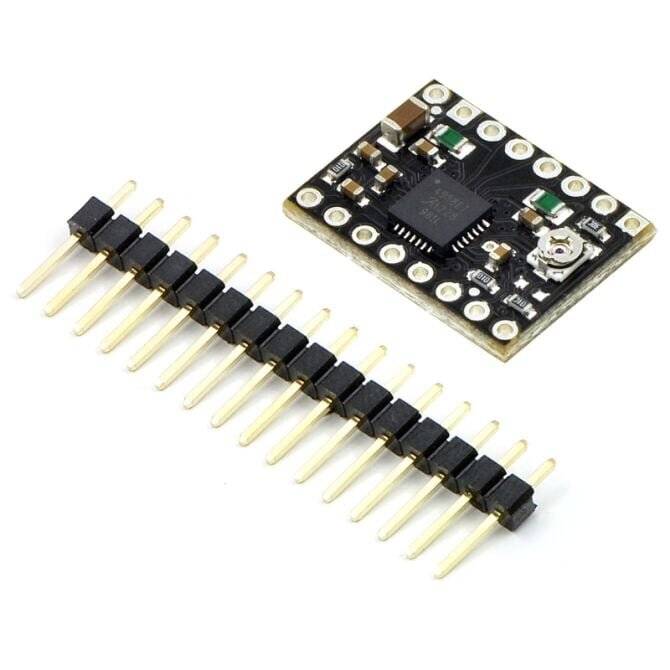

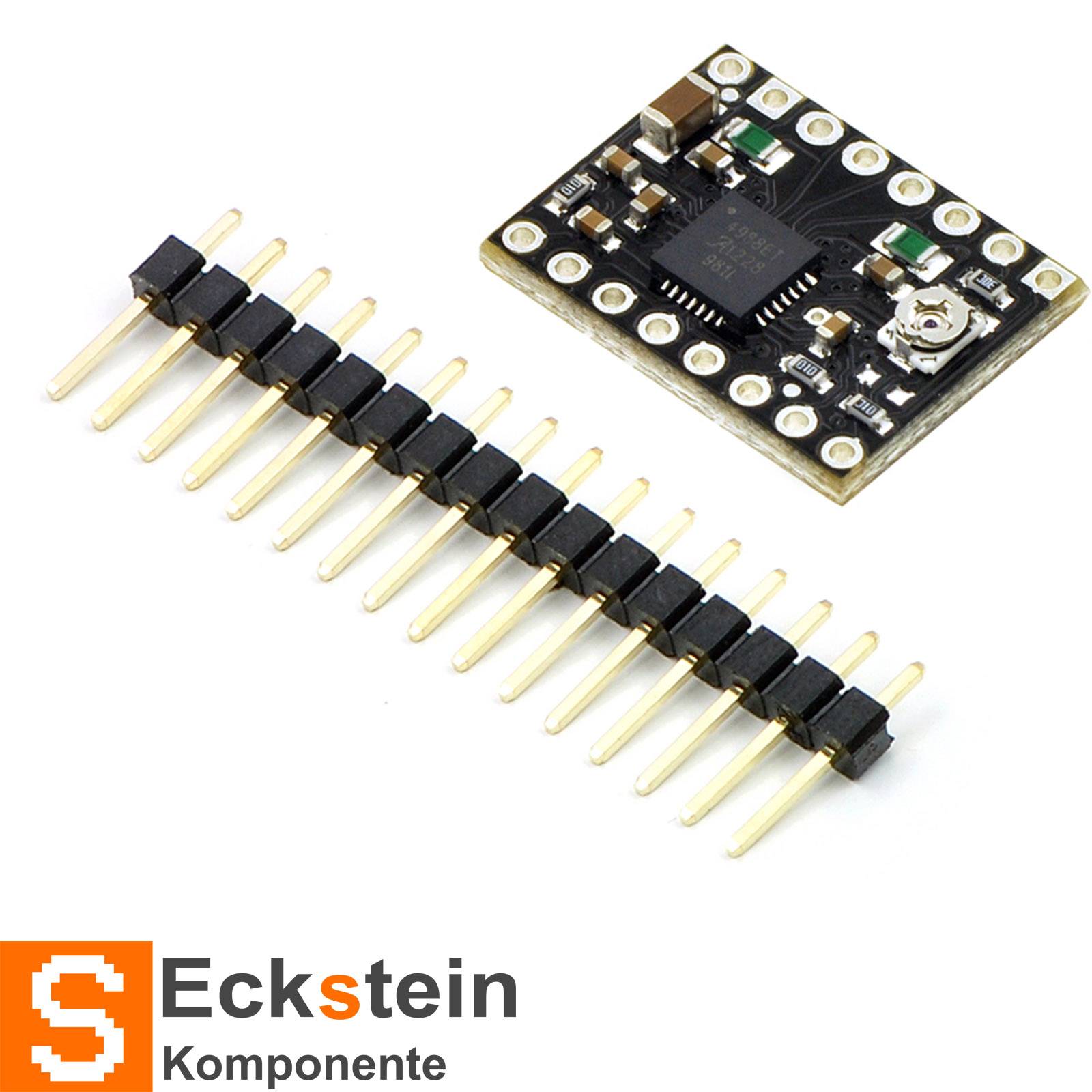

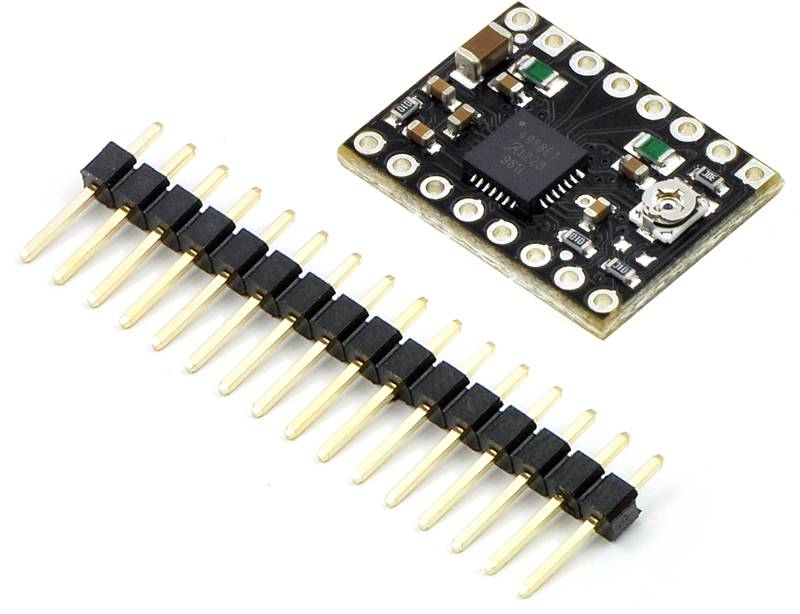

Pololu A4988 StepStick Stepper Motortreiber Carrier, Black Edition

Überblick Bei diesem Produkt handelt es sich um eine Trägerplatine oder Breakout-Platine für Allegros DMOS-Mikroschritttreiber A4988 mit Translator und Überstromschutz; wir empfehlen daher, das Datenblatt des A4988 (1MB pdf) vor dem Einsatz dieses Produkts sorgfältig zu lesen. Mit diesem Schrittmotor-Treiber können Sie einen bipolaren Schrittmotor mit bis zu 2 A Ausgangsstrom pro Spule steuern (weitere Informationen finden Sie im Abschnitt Leistungsaufnahme-Betrachtungen unten). Hier sind einige der Hauptmerkmale des Treibers: Einfache Schritt- und Richtungssteuerungsschnittstelle Fünf verschiedene Schrittauflösungen: Vollschritt, Halbschritt, Viertelschritt, Achtelschritt und Sechzehnschritt Mit der einstellbaren Stromregelung können Sie den maximalen Ausgangsstrom mit einem Potentiometer einstellen, wodurch Sie Spannungen über der Nennspannung Ihres Schrittmotors verwenden können, um höhere Schrittraten zu erzielen. Intelligente Zerhackungssteuerung, die automatisch den korrekten Stromabfallmodus (schnelles Abklingen oder langsames Abklingen) auswählt Thermische Abschaltung bei Übertemperatur, Unterspannungsabschaltung und Schutz vor Überstrom Kurzschluss- und Kurzschlussschutz 4-lagige, 2 oz Kupfer-PCB für verbesserte Wärmeableitung Freiliegendes lötbares Massepad unter dem Treiber-IC auf der Unterseite der Leiterplatte Dieses Produkt wird mit allen oberflächenmontierbaren Komponenten - einschließlich des Treiber-ICs A4988 - geliefert, die wie auf dem Produktbild dargestellt installiert sind. Dimensionen Größe:0.6 × 0.8 inch Gewicht:1,5 g1 Allgemeine Spezifikationen Mindestbetriebsspannung:8 V Maximale Betriebsspannung:35 V Dauerstrom pro Phase:1,2 A2 Maximalstrom pro Phase:2 A3 Minimale Logikspannung:3 V Maximale Logikspannung:5,5 V Mikroschritt-Auflösungen:voll, 1/2, 1/4, 1/8 und 1/16 Rückspannungsschutz?:N Großpackungen?:N Leiterstifte gelötet?:N4 Notizen: Ohne eingeschlossene optionale Überschriften. ohne Kühlkörper oder erzwungene Luftströmung. mit ausreichender zusätzlicher Kühlung. 16 Löcher der Leiterplatte sind mit Stiftleisten versehen, aber sie sind nicht installiert.
