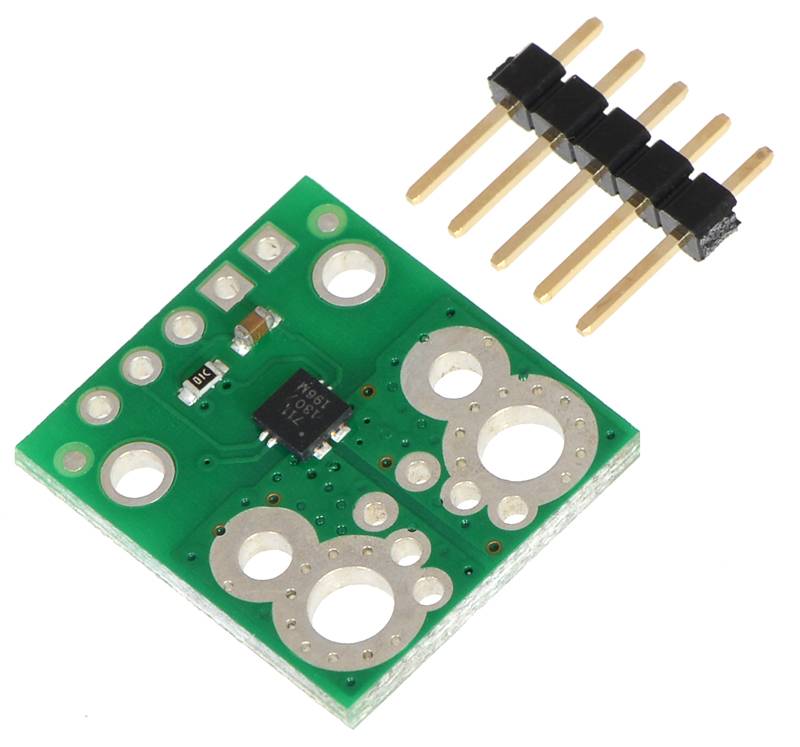

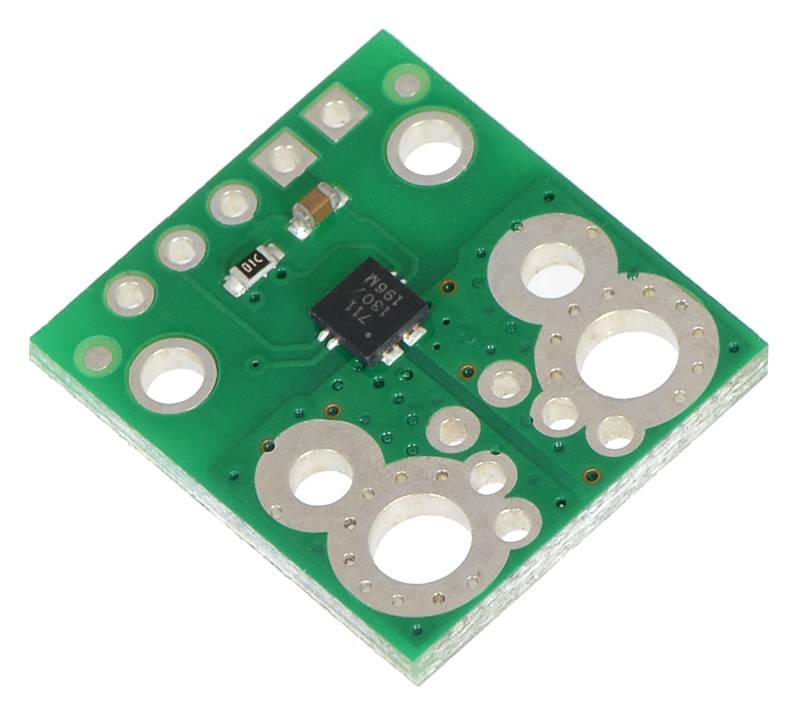

Pololu ACS711EX Current Sensor Carrier -15.5A to +15.5A

Übersicht Dieses Board ist ein einfacher Träger von Allegro’s ±15.5 A A ACS711 Hall effektbasierter linearer Stromsensor mit Überstromfehlerausgang, der einen niederohmigen (~0.6 mΩ) Strompfad und eine galvanische Trennung bis 100 V bietet. Diese Version akzeptiert einen bidirektionalen Stromeingang mit einer Größe bis zu 15.5 A und gibt eine proportionale analoge Spannung aus, die bei Vcc/2 mit einem typischen Fehler von ±5% zentriert ist. Es kann direkt an 3,3 V- und 5 V-Systeme angeschlossen werden. Eigenschaften: Dieser Sensor hat eine Betriebsspannung von 3 V bis 5,5 V und eine Ausgangsempfindlichkeit von 90 mV/A bei Vcc von 3,3 V (oder 136 mV/A bei Vcc von 5 V). Die folgende Liste beschreibt einige der wichtigsten Technische Daten des Sensors:
Konzipiert für bidirektionale Eingangsströme von -15,5 A bis 15,5 A (obwohl der robuste Sensor-IC 100 ms transiente Stromspitzen bis 100 A tolerieren kann).
Lieferumfang 1x ACS711EX Stromsensorträger -15,5A bis +15,5A
