Pololu G2 High-Power Motor Driver 24v21
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Ausgabetyp
PWM
Stromausgang
21 A
Typ
2995
Hersteller
Pololu
Ausgangskonfiguration
H-Brücke
10 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
95,82 €
3
6% = 5,78 €
90,04 €
5
10% = 9,51 €
86,31 €
10
14% = 13,01 €
82,81 €
50
17% = 16,35 €
79,47 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (95,82 € / Stück)
95,82 €
zzgl. MwSt.
& Nur noch 10 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Typ
2995
- Hersteller
Pololu
- Ausgangskonfiguration
H-Brücke
- Ausgabetyp
PWM
- Spannungseingang max.
40 V
- Stromausgang
21 A
- Anzahl Ausgänge
1
- Spannungseingang min.
6.5 V
- Umschaltfrequenz (max)
100 kHz
- UKCA
Ja
Beschreibung

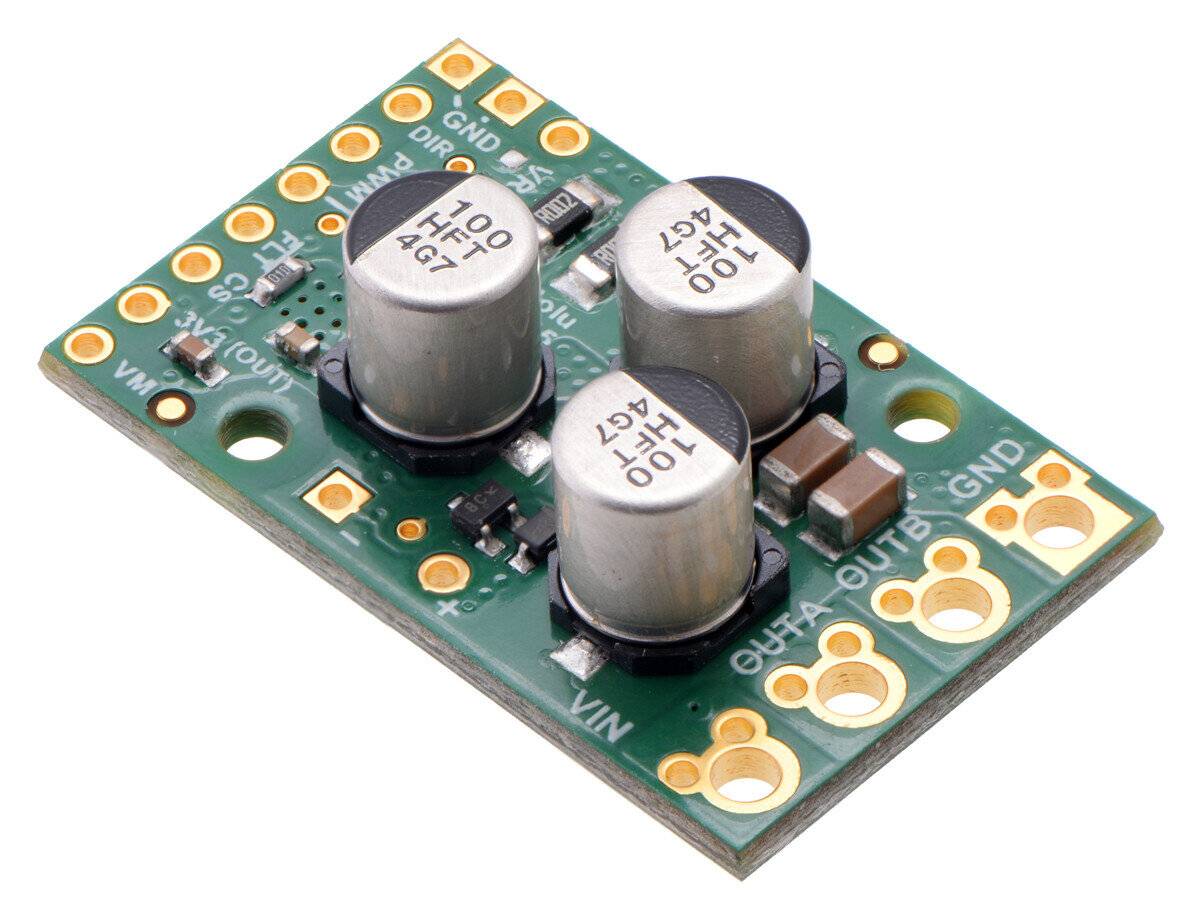

Dieser diskrete MOSFET-H-Brücken-Motortreiber ermöglicht die bidirektionale Steuerung eines leistungsstarken DC-Bürstenmotors. Die kleine 1,3 Zoll × 0,8 Zoll große Platine unterstützt einen breiten Spannungsbereich von 6,5 V bis 40 V und ist effizient genug, um ohne Kühlkörper kontinuierlich 21 A zu liefern. Zu den weiteren Funktionen dieses Treibers der zweiten Generation (G2) gehören ein Verpolungsschutz sowie grundlegende Stromerkennungs- und Strombegrenzungsfunktionen.
Betriebsspannung: 6,5 V bis 40 V (absolutes Maximum)
Ausgangsstrom: 21 A Dauerbetrieb
Eingänge kompatibel mit 1,8 V-, 3,3 V- und 5 V-Logik
PWM-Betrieb bis zu 100 kHz
Strommessausgang proportional zum Motorstrom (ca. 20 mV/A; nur aktiv, während die H-Brücke ansteuert)

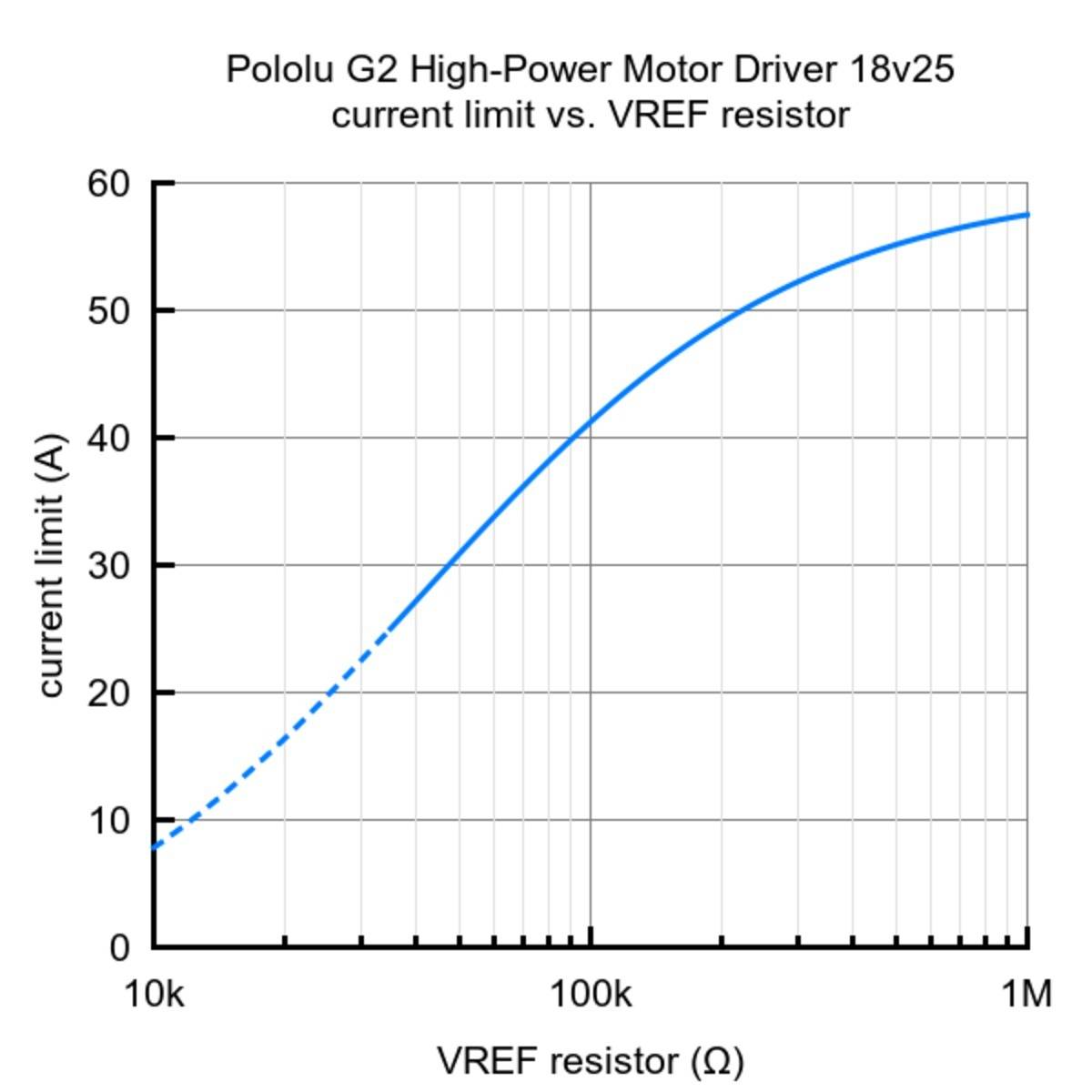

Aktive Strombegrenzung (Zerhacken) mit Standardschwelle von 50 A (kann niedriger eingestellt werden)
Verpolungsschutz
Unterspannungsabschaltung
Kurzschlussschutz
Abmessungen

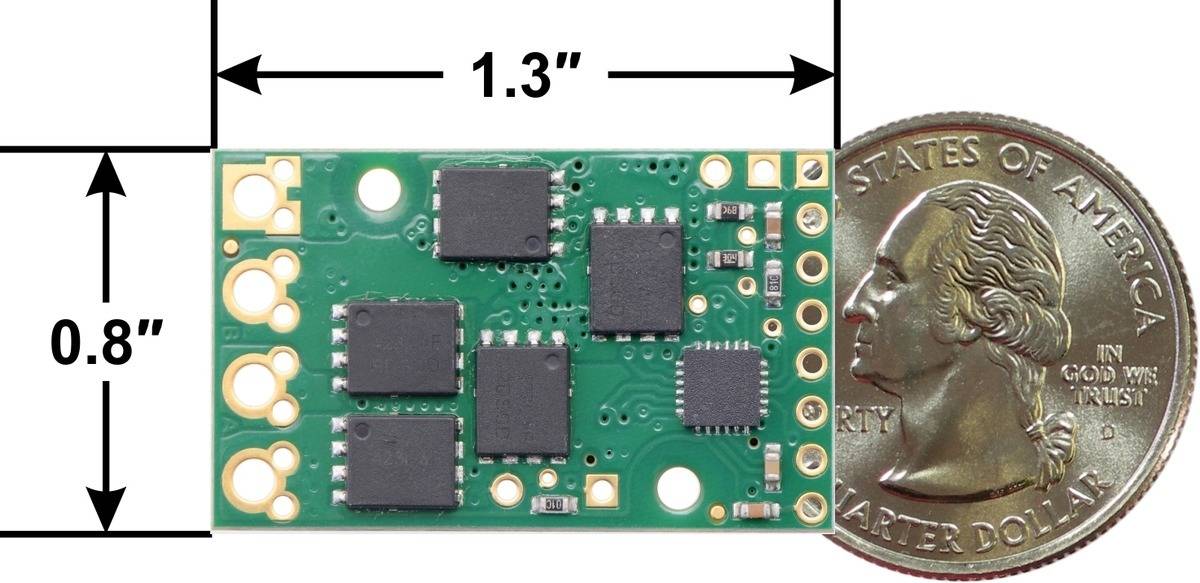

Größe: 1,3″ × 0,8″

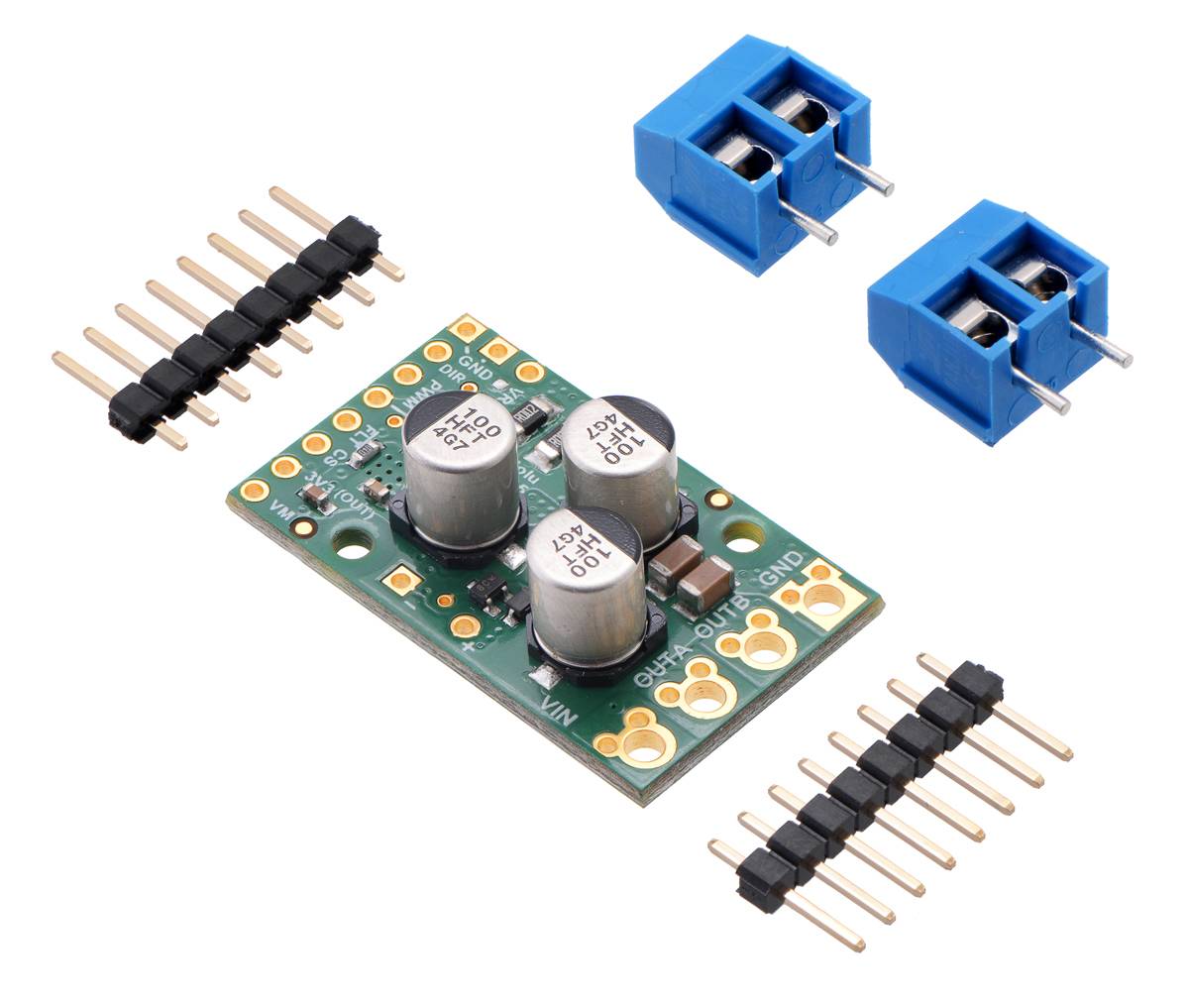

Gewicht: 5,0 g. Ohne mitgelieferte Anschlüsse.
Allgemeine Spezifikationen
Motorkanäle: 1
Mindestbetriebsspannung: 6,5 V
Maximale Betriebsspannung: 40 V. Absolutes Maximum; Höhere Spannungen können den Motortreiber dauerhaft zerstören. Der empfohlene Höchstwert liegt bei etwa 34 V, was einen Sicherheitsspielraum für Welligkeitsspannung auf der Versorgungsleitung lässt.
Dauerausgangsstrom pro Kanal: 21 A. Typische Ergebnisse bei 100 % Einschaltdauer bei Raumtemperatur.
Strommessung: 0,02 V/A
Maximale PWM-Frequenz: 100 kHz
Mindestlogikspannung: 1,8 V
Maximale Logikspannung: 5,5 V
Verpolungsschutz?: Ja
Betriebsspannung: 6,5 V bis 40 V (absolutes Maximum)
Ausgangsstrom: 21 A Dauerbetrieb
Eingänge kompatibel mit 1,8 V-, 3,3 V- und 5 V-Logik
PWM-Betrieb bis zu 100 kHz
Strommessausgang proportional zum Motorstrom (ca. 20 mV/A; nur aktiv, während die H-Brücke ansteuert)
Aktive Strombegrenzung (Zerhacken) mit Standardschwelle von 50 A (kann niedriger eingestellt werden)
Verpolungsschutz
Unterspannungsabschaltung
Kurzschlussschutz
Abmessungen
Größe: 1,3″ × 0,8″
Gewicht: 5,0 g. Ohne mitgelieferte Anschlüsse.
Allgemeine Spezifikationen
Motorkanäle: 1
Mindestbetriebsspannung: 6,5 V
Maximale Betriebsspannung: 40 V. Absolutes Maximum; Höhere Spannungen können den Motortreiber dauerhaft zerstören. Der empfohlene Höchstwert liegt bei etwa 34 V, was einen Sicherheitsspielraum für Welligkeitsspannung auf der Versorgungsleitung lässt.
Dauerausgangsstrom pro Kanal: 21 A. Typische Ergebnisse bei 100 % Einschaltdauer bei Raumtemperatur.
Strommessung: 0,02 V/A
Maximale PWM-Frequenz: 100 kHz
Mindestlogikspannung: 1,8 V
Maximale Logikspannung: 5,5 V
Verpolungsschutz?: Ja
