Pololu High-Power Stepper Motor Driver 36v4, Supports 8-50 V Operating Voltage 3730

Neue Revision: Mit Stand vom 19. September 2019 liefern wir eine leichte Revision (md38b) mit verbesserter Rausch- und Fehlertoleranz bei hohen Eingangsspannungen und hohen Stromgrenzen aus.
Überblick

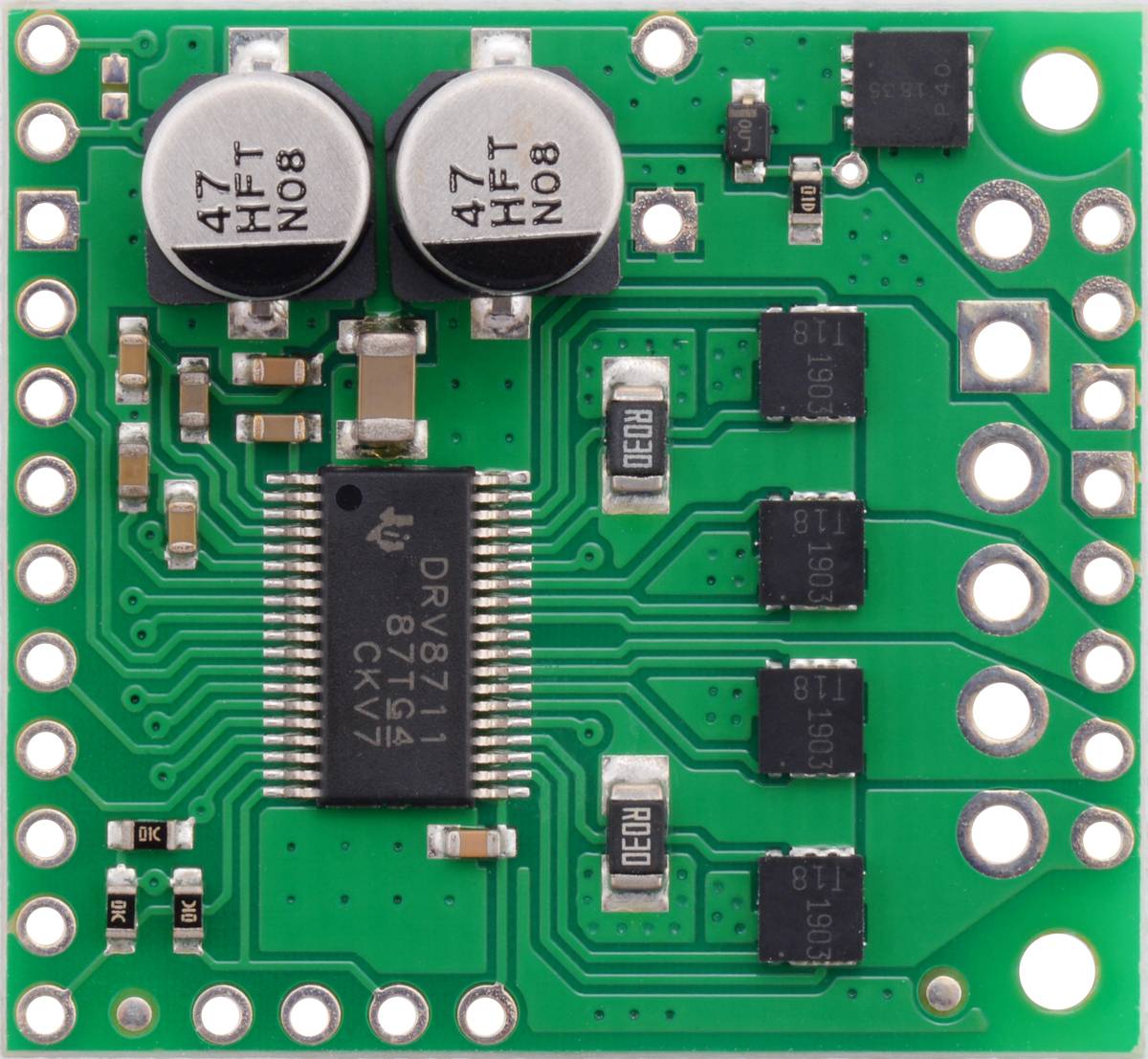

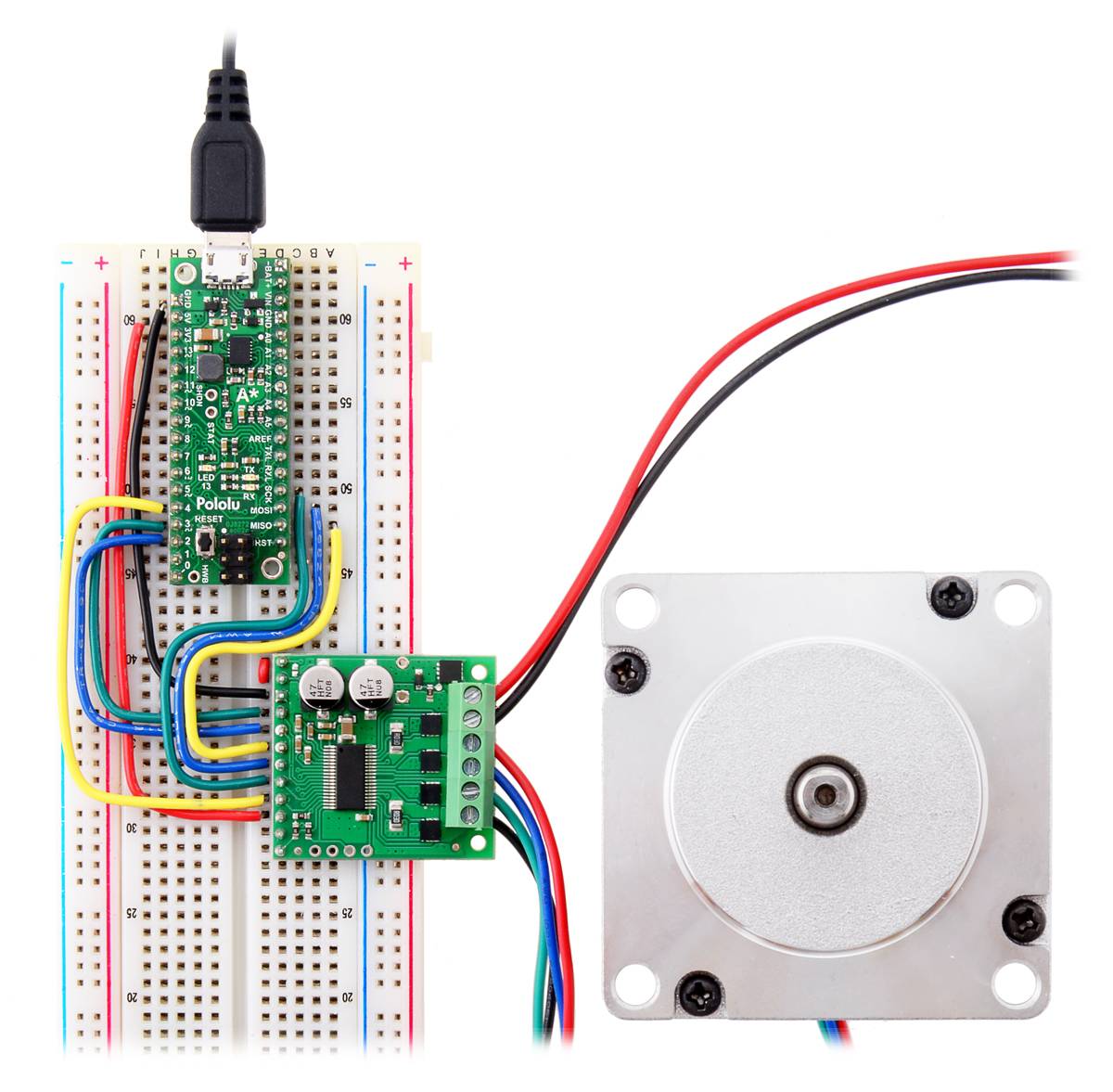

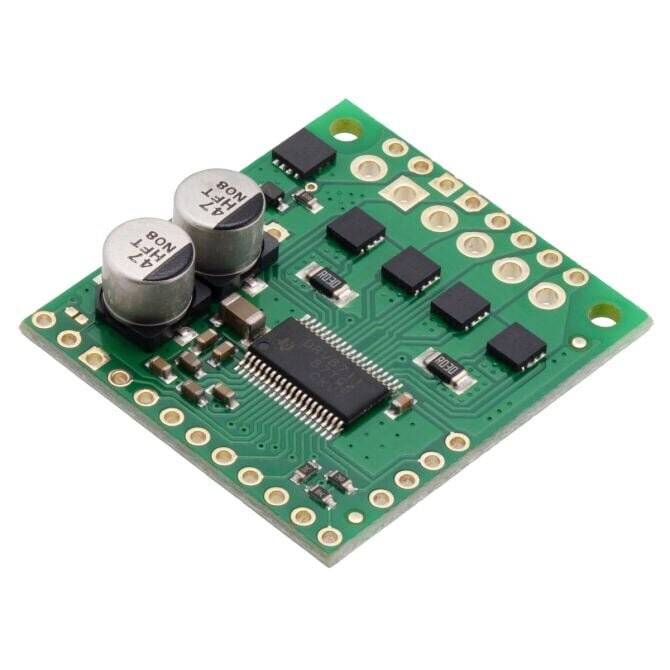

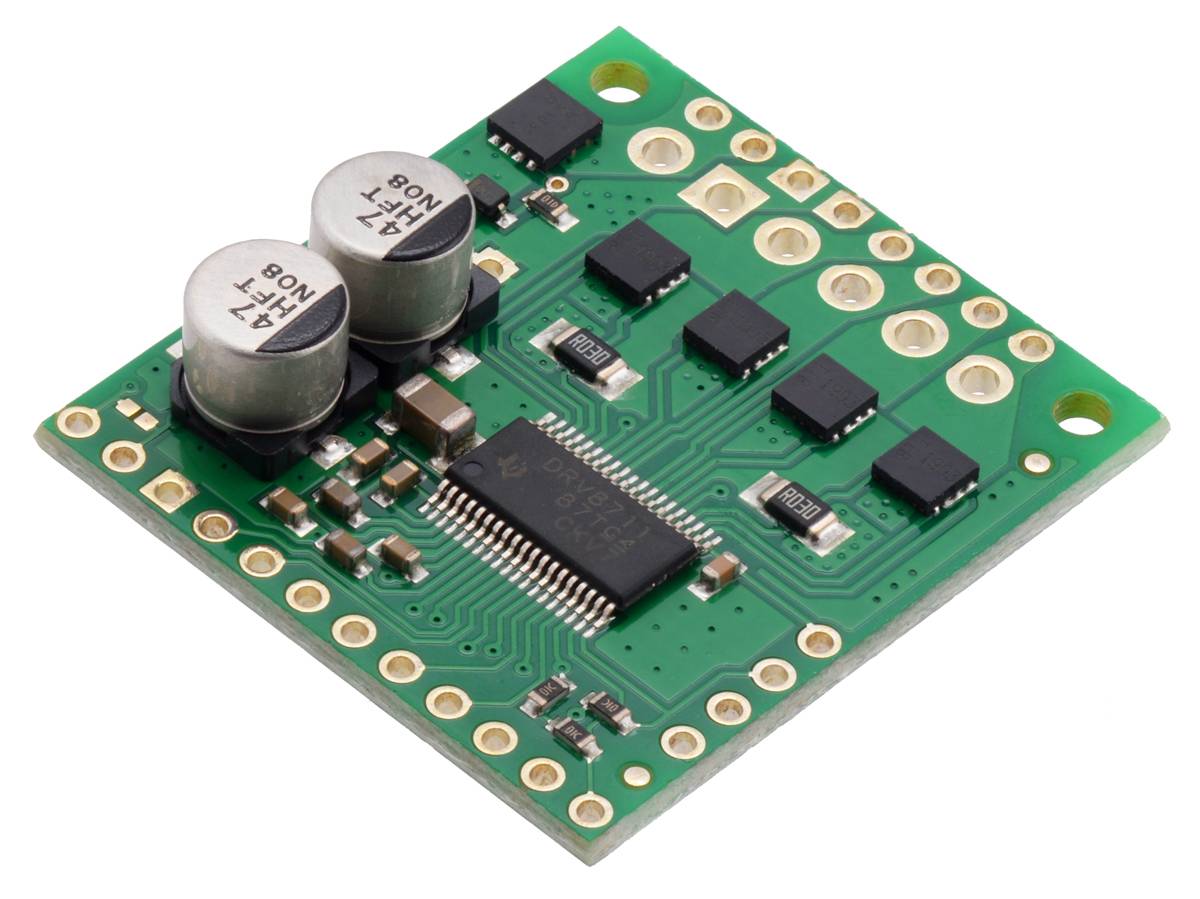

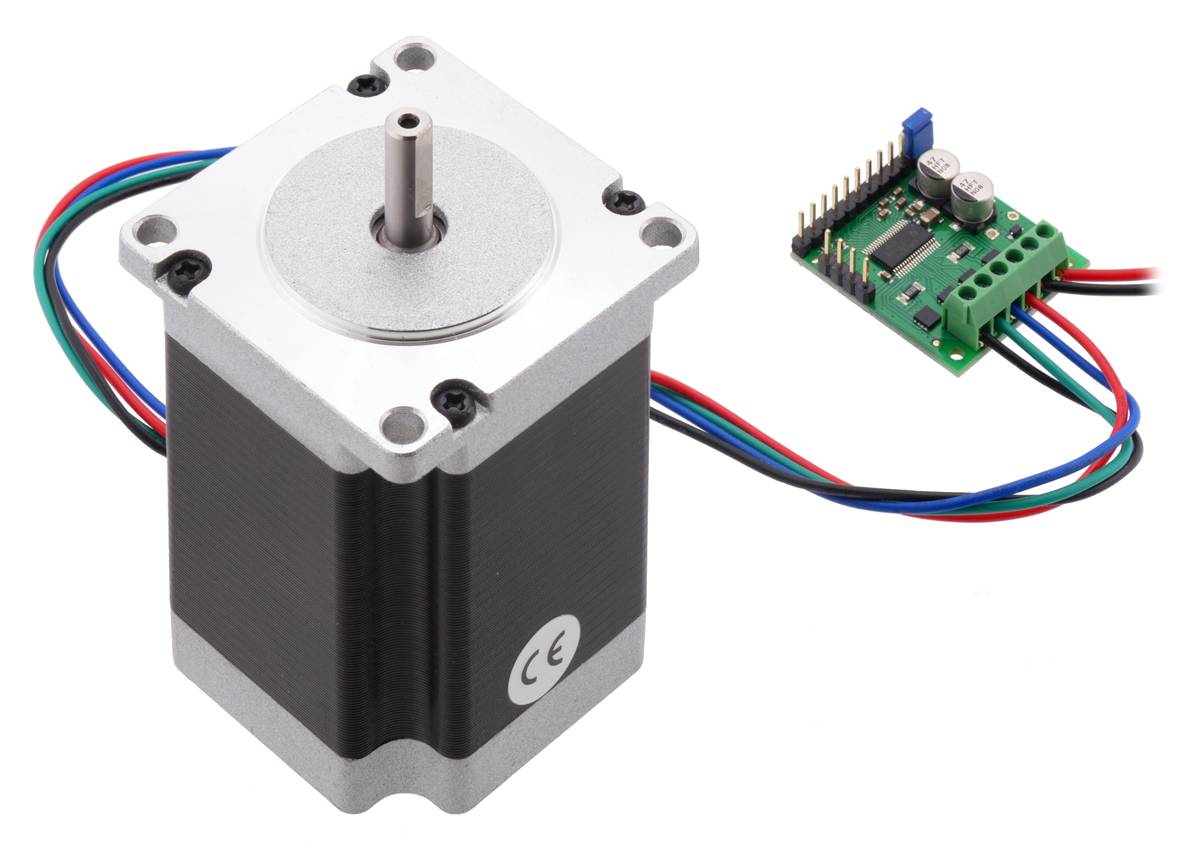

Der Pololu High-Power-Schrittmotor-Treiber 36v4 kombiniert den Schrittmotor-Treiber-IC DRV8711 von Texas Instruments mit externen MOSFETs, um die Steuerung großer bipolarer Schrittmotoren bei Betriebsspannungen von 8 V bis 50 V zu ermöglichen. Der DRV8711 verfügt über viele konfigurierbare Einstellungen, daher finden Sie im Datenblatt DRV8711 (3MB pdf) eine detaillierte Erklärung seiner Funktionen.

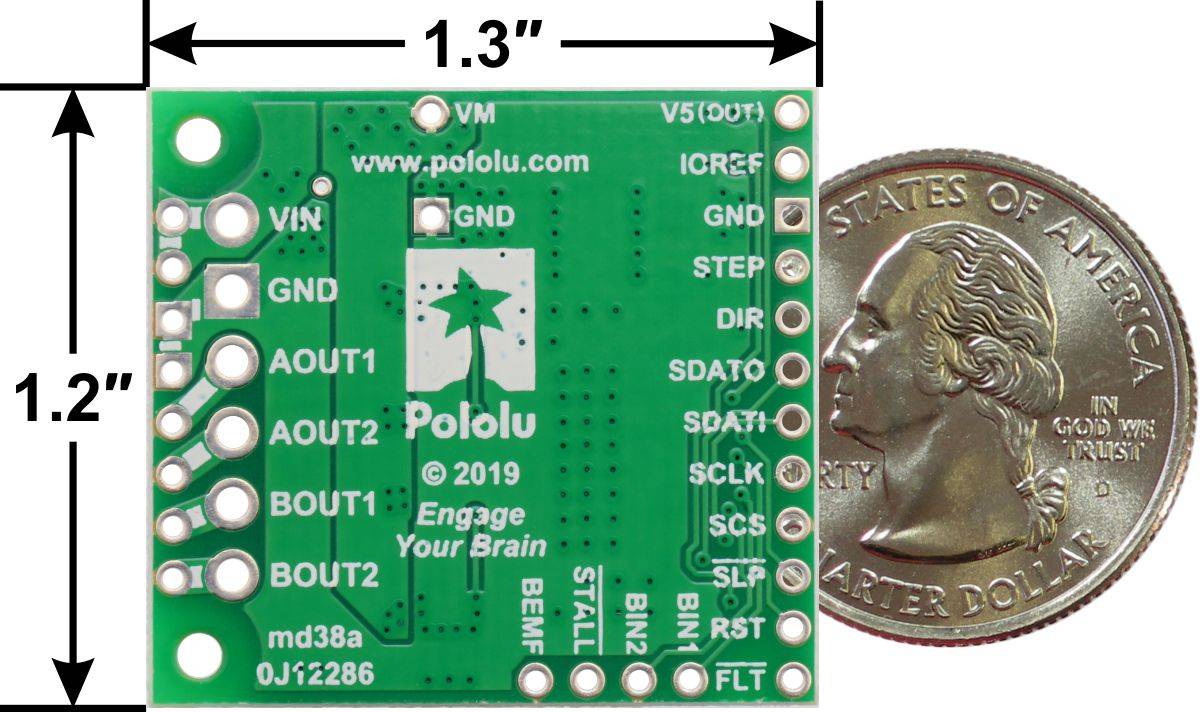

Dimensionen
- Größe:1.3" x 1.2?
- Gewicht:4,9 g1
Allgemeine Spezifikationen
- Mindestbetriebsspannung:8 V
- Maximale Betriebsspannung:50 V
- Dauerstrom pro Phase:4 A2
- Maximalstrom pro Phase:6 A3
- Minimale Logikspannung:1,5 V
- Maximale Logikspannung:5,5 V
- Mikroschritt-Auflösungen:voll, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256
- Stromgrenzsteuerung:SPI-programmierbar
- Rückwärtsspannungsschutz?:Y4
- Leiterstifte gelötet?:N
Kennzeichnungen identifizieren
- PCB-Dev-Codes:md38a, md38b
- Sonstige PCB-Markierungen:0J12286, 0J12459
Notizen:

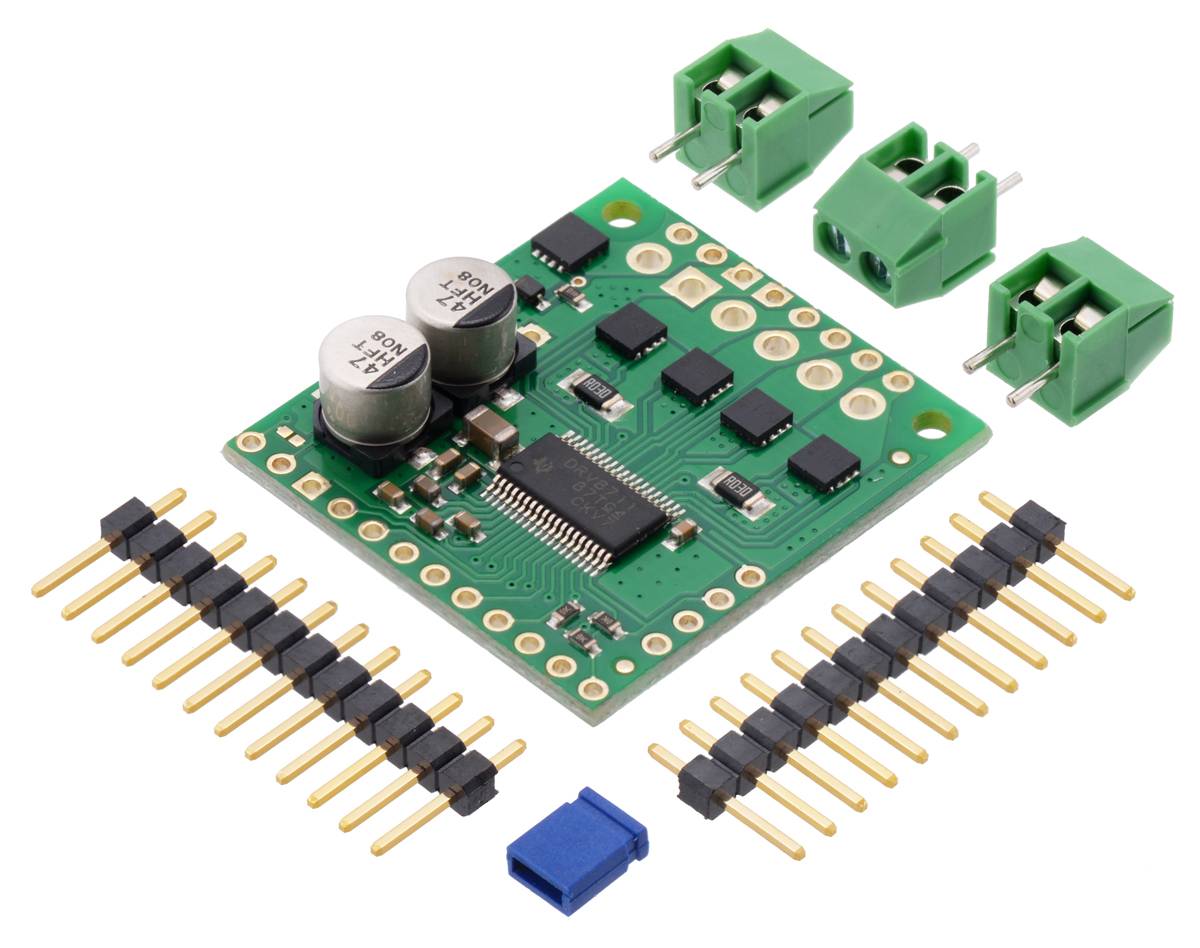

1. ohne mitgelieferte optionale Kopfzeilen oder Klemmenblöcke.
2.ohne Kühlkörper oder erzwungene Luftströmung.
3.mit ausreichender zusätzlicher Kühlung. Diese Begrenzung kommt von den 30 m? Strommesswiderständen, die für 1 W ausgelegt sind.
4,bis -40 V. Der Anschluss von Versorgungen über 40 V in umgekehrter Richtung kann das Gerät beschädigen.
