Pololu MP6550 Single Brushed DC Motor Driver Carrier

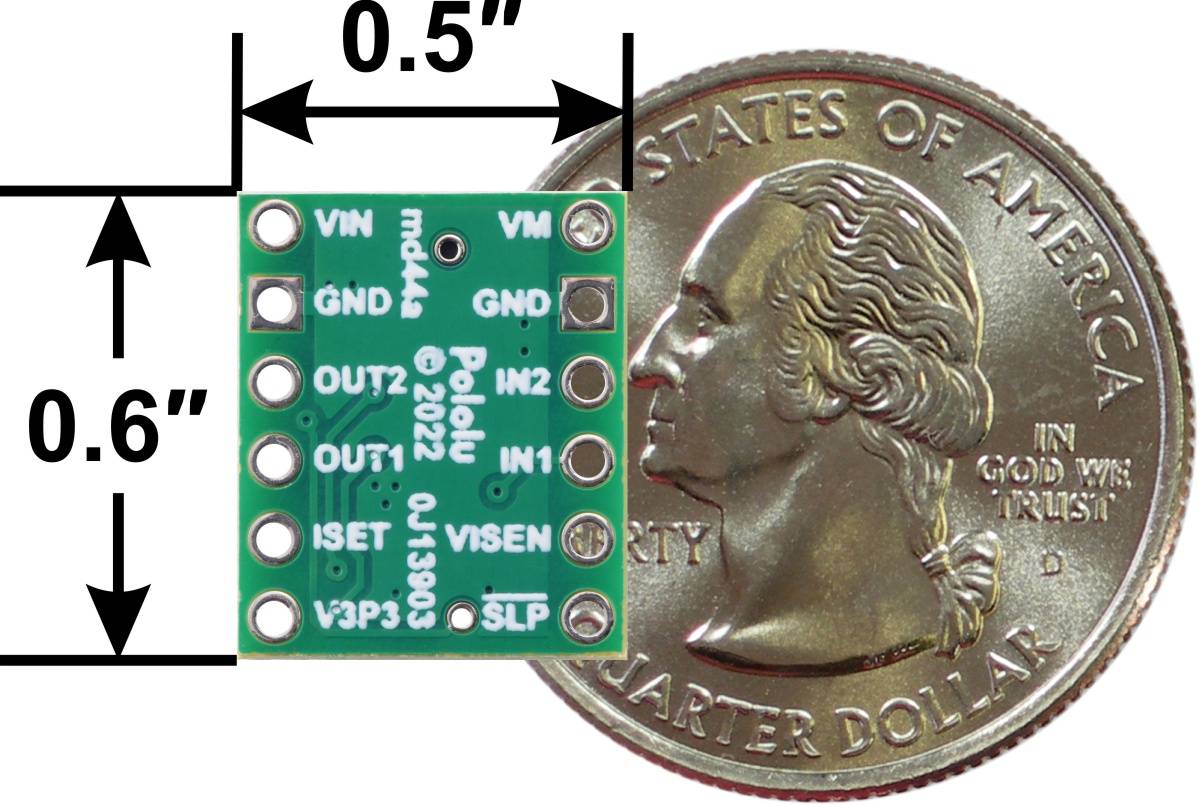

Der MP6550 von Monolithic Power Systems (MPS) ist ein H-Brücken-Motortreiber-IC , der zur bidirektionalen Steuerung eines DC-Bürstenmotors bei 1,8 V verwendet werden kann 22 V. Es kann kontinuierlich bis zu etwa 1,7 A liefern und verfügt über eine konfigurierbare Strommessung und Strombegrenzung. Da dieses Board ein Träger für den MP6550 ist. Das Board wird mit all seinen SMD-Komponenten, einschließlich des MP6550, bestückt geliefert. H-Brücken-Motortreiber: kann einen Gleichstrommotor antreiben Motorversorgungsspannung: 1,8V bis 22V Logikversorgungsspannung: 1,8V bis 5V Ausgangsstrom: bis zu 1,7A kontinuierlich; Betrieb bei niedrigen Motor- und Logikversorgungsspannungen reduziert den maximalen Dauerausgangsstrom Die Stromregelung begrenzt den Spitzenstrom standardmäßig auf 2,5A (diese Grenze kann angepasst werden) Unterspannungssperre und Schutz vor Überstrom und Übertemperatur Trägerplatine fügt Verpolungsschutz bis zu 20V hinzu Kompakte Größe (0,5?×0,6?) Gewicht: 0,5 g. Ohne mitgelieferte Hardware. Allgemeine Spezifikationen Motortreiber:MP6550 Motorkanäle:1 Mindestbetriebsspannung:1,8V Maximale Betriebsspannung:22 V Dauerausgangsstrom pro Kanal: 1,7A Spitzenausgangsstrom pro Kanal:2,5A. Standardstrombegrenzung durch integrierten Konfigurationswiderstand bestimmt. Stromrichtung:0,2V/A. Bestimmt durch den integrierten Konfigurationswiderstand. Maximale PWM-Frequenz:100kHz Minimale Logikspannung: 1,8V Maximale Logikspannung: 5V Verpolungsschutz?:J. Hinweis: Verpolungsschutz funktioniert nur bis 20V. Kopfstifte gelötet?:N
