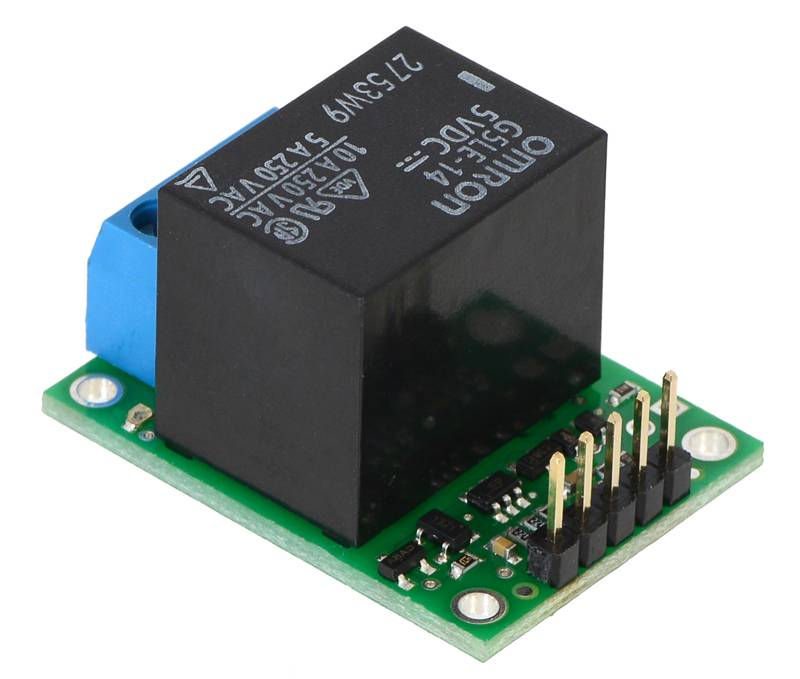

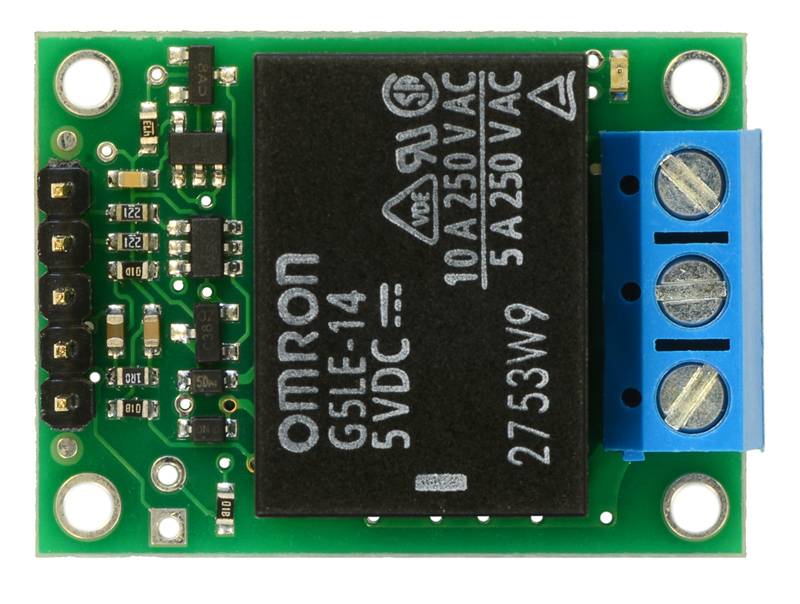

Pololu RC Switch with Relay Omron G5LE-14-DC5(Partial Kit) 1-Kanal Relais Modul

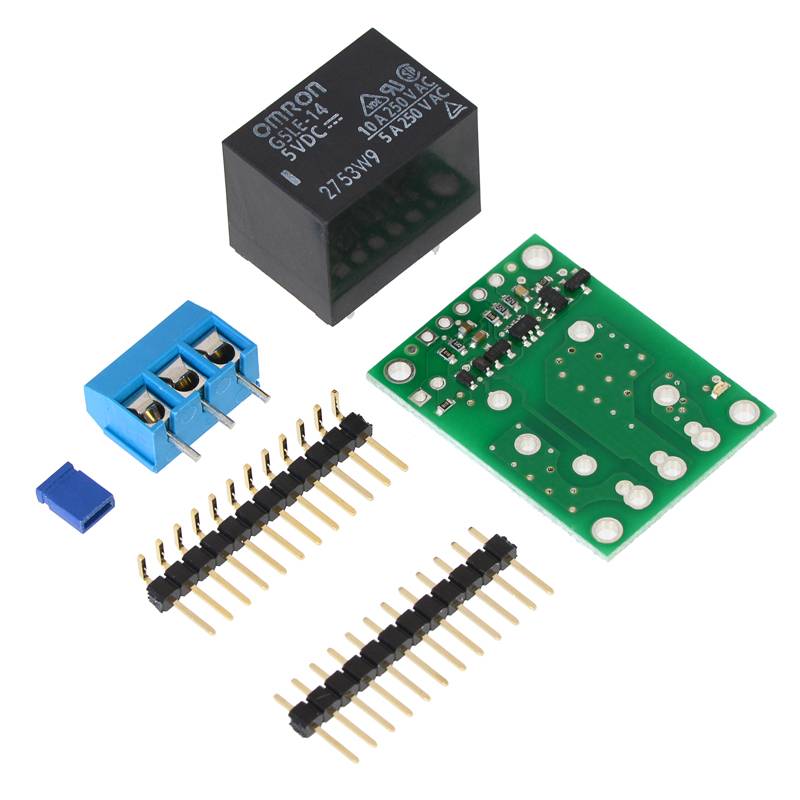

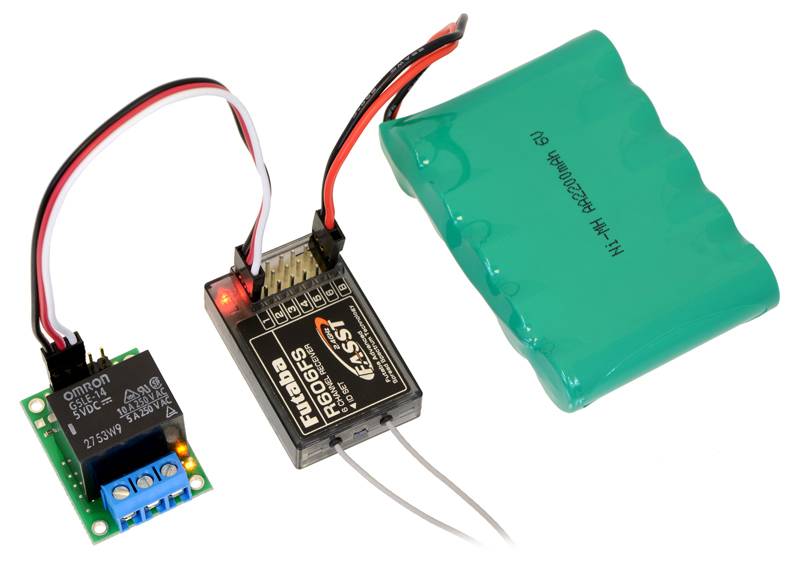

Dieses Produkt besteht aus einem einpoligen, zweistufigen (SPDT) Leistungsrelais und einer Steuerschaltung, die eingehende Funksteuerungssignale (RC) misst und es einfach macht, große, elektrisch isolierte Lasten in RC-Systemen zu steuern. Beispiele für Anwendungen sind die Verwendung zusätzlicher Kanäle an einem RC-Empfänger oder Servoregler, um Licht, Motoren oder Bewässerungsventile einzuschalten. Der RC-Schalter ist vorverlötet oder als Teilkit erhältlich, das eine größere Anwendungsflexibilität ermöglicht. Der RC-Schalter misst die Breite der eingehenden RC-Impulse und vergleicht sie mit einem frei konfigurierbaren Schwellenwert (mit ±64 µs Hysterese), um zu entscheiden, ob das Relais aktiviert werden soll. Standardmäßig beträgt der Schwellenwert ca. 1700 µs, wobei die Schalteraktivierung oberhalb des Schwellenwerts erfolgt (längere Impulse), aber der Schalter verfügt über einen Lernmodus, mit dem Sie den Schwellenwert und die Betätigungsrichtung ändern können. Eine Safe-Start-Funktion reduziert die Wahrscheinlichkeit einer unerwarteten Aktivierung. Wir empfehlen generell die Verwendung eines 4- oder 5-Zellen-NiMH- oder NiCD-Akkus für die Stromversorgung des Schalters. Das Akkupack wird typischerweise an einen RC-Empfänger oder Servoregler angeschlossen, der die Stromversorgung an den RC-Schalter weiterleitet. Das mitgelieferte Relais ist ein Omron G5LE-14-DC5 und ist unter den meisten Bedingungen für bis zu 10 A ausgelegt. Spezifikation
Kompaktes Layout
Benutzer-konfigurierbare Aktivierungsschwelle und -richtung
Sicher-Startmodus zur Reduzierung der Wahrscheinlichkeit einer unerwarteten Aktivierung
Zenerdiode für schnellen Stromabfall auf der Relaisspule
Spezifikation der elektrischen Leiterbahnabstandsregeln auf den Relaisschalterknoten

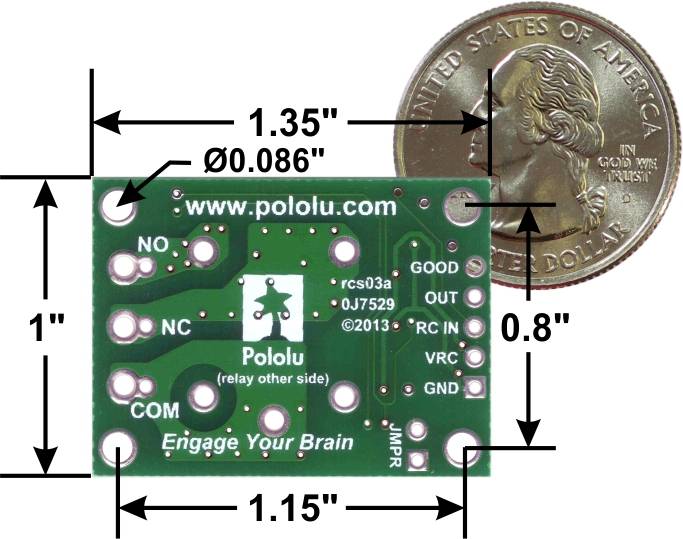

Size: 1". × 1.35" × 0.1"
Gewicht:17g
