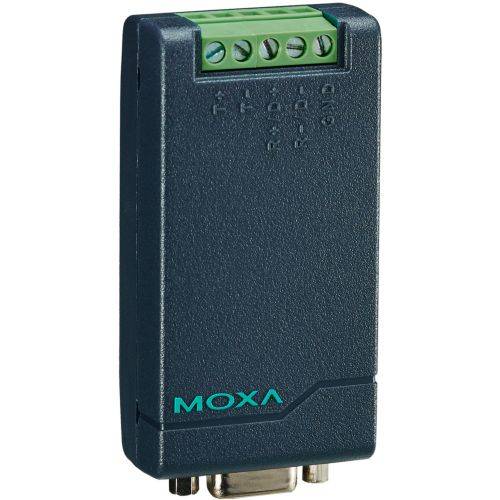

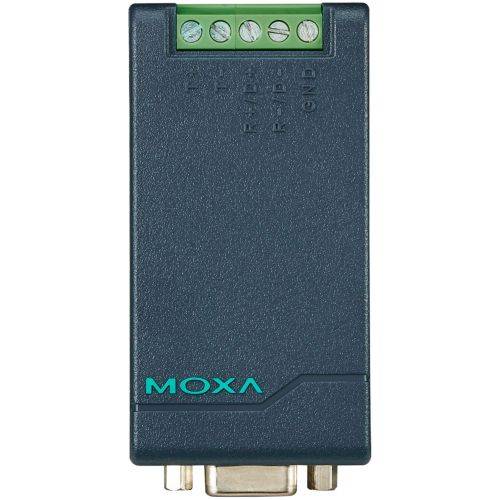

Portgesteuerter RS-232-zu-RS-422/485-Wandler seriellem 15-kV-ESD-Schutz Klemmenblock auf d
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
48,00 €
zzgl. MwSt.
10,87 €
Nur noch 5 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Entdecken Sie MOXA Portgesteuerter RS-232-zu-RS-422/485-Wandler mit seriellem 15-kV-ESD-Schutz und Klemmenblock auf der RS-422/485-Seite! Erleben S...
Highlights & Details
- Eigenschaften Port Power über RS-232 Der RS-232-Anschluss des TCC-80 / I ist eine DB9-Buchse, die direkt an den Host-PC angeschlossen werden kann, wobei die Stromversorgung über die TxD-Leitung erfolgt. Unabhängig davon, ob das Signal hoch oder niedrig ist, kann der TCC-80 / I genügend Leistung von der Datenleitung erhalten. Externe Stromversorgung kann jedoch verwendet werden, wenn die Handshake-Leitung nicht verfügbar ist, wenn das serielle Kabel zu lang ist oder wenn das RS-232-Gerät ein Gerät mit geringem Stromverbrauch ist. Für die externe Stromversorgung kann ein Netzteil mit fünf bis zwölf VDC über einen Adapter oder ein USB-Netzkabel angeschlossen werden. Verlustleistung des Anschlusses Bei der Installation eines TCC-80- oder TCC-80I-Konverters ist es wichtig, den Stromverbrauch, die RS-232-Kabellänge und die RS-422/485-Übertragungsentfernung zu berücksichtigen. Im Allgemeinen erhalten der TCC-80 und der TCC-80I eine Leistung von mW von der Stromquelle. Standard-PC-COM-Ports können eine Leistung von bis mW liefern, wenn die TxD-, RTS- und DTR-Leitungen angeschlossen sind. Darüber hinaus sollte das RS-232-Kabel kürzer als m (bei Bit / s) sein, um sicherzustellen, dass weniger Strom vom Host / Gerät zum TCC-80 verloren geht. Der Rest der zugeführten Leistung wird zur Übertragung des RS-422/485-Signals verwendet. Portstromversorgung und optische Isolation Der RS-232-Anschluss des TCC-80 / I ist eine DB9-Buchse, die direkt an den Host-PC angeschlossen werden kann, wobei die Stromversorgung über die TxD-Leitung erfolgt. Die elektrische,5-kV-Isolation für den TCC-80I wird mit einem Fotokoppler erreicht, der das elektrische Signal in Licht umwandelt und das Licht dann auf der anderen Seite wieder in ein elektrisches Signal umwandelt. Auf diese Weise sind die beiden Stromkreise vollständig voneinander isoliert. Dies schützt die Geräte auch vor Erdschleifenströmen, reduziert Schäden durch Datenverlust und verhindert Schäden an den Kommunikationsschnittstellen. LED-Port-Betriebsanzeige Es ist einfach genug, das serielle Gerät mit einem Multimeter zu testen, um festzustellen, ob das serielle Gerät den Medienkonverter ausreichend mit Strom versorgt. Es ist jedoch noch einfacher, den TCC-80I das Gerät für Sie testen zu lassen. Schließen Sie einfach den TCC-80I an den RS-232-Anschluss des Geräts an und stellen Sie den SW4-Schalter auf Testmodus. Wenn die LED für die Port-Power-LED aufleuchtet, erhält der TCC-80I genügend Strom. Wenn die LED nicht aufleuchtet, müssen Sie eine externe Stromquelle an den TCC-80I anschließen.
Eco contribution recycling symbols
Technische Daten
- Technische Details Serielle SchnittstelleVerbinder: KlemmenblockSerielle Standards: RS-232, RS-422, RS-485Anzahl der Ports: Baudrate: bps bis,2 kbpsRS-485-Datenrichtungssteuerung: ADDC® (automatische Datenrichtungssteuerung)Terminator für RS-485: N / A, Ohm, KiloohmSerielle SignaleRS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GNDRS-422: Tx +, Tx-, Rx +, Rx-, GNDRS-485-4w: Tx +, Tx-, Rx +, Rx-, GNDRS-485-2w: Daten +, Daten-, GNDLeistungsparameterQuelle der Eingangsleistung: StromeingangsbuchseEingangsspannung: bis VDCEingangsstrom: mA bei bis VDCAnzahl der Stromeingänge: Überlaststromschutz: UnterstütztEnergieverbrauch: mA bei bis VDCPhysikalische EigenschaftenGehäuse: Kunststoffdeckel, MetallbodenplatteInstallation: DesktopAbmessungen: x x mm (1,65 x,15 x,87 Zoll)IP-Bewertung: IP30Gewicht: gUmweltgegebenheitenBetriebstemperatur: bis ° C (32 bis ° F)Lagertemperatur: -20 bis ° C (-4 bis ° F)Relative Luftfeuchtigkeit: bis % (nicht kondensierend)
- Schnittstellen
RS485
RS232
RS422
USB
- Geeignet für
serielle Geräte
- Höhe
2.2 cm
- Gewicht
50 kg
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 847169433 Portgesteuerter RS-232-zu-RS-422/485-Wandler seriellem 15-kV-ESD-Schutz Klemmenblock auf d
Beschreibung
Die TCC-80 / I-Medienkonverter bieten eine vollständige Signalumwandlung zwischen RS-232 und RS-422/485, ohne dass eine externe Stromquelle erforderlich ist. Die Konverter unterstützen sowohl Halbduplex-2-Draht-RS-485 als auch Vollduplex-4-Draht-RS-422/485, die beide zwischen den TxD- und RxD-Leitungen des RS-232 konvertiert werden können. Für RS-485 ist eine automatische Datenrichtungssteuerung vorgesehen. In diesem Fall wird der RS-485-Treiber automatisch aktiviert, wenn die Schaltung den TxD-Ausgang des RS-232-Signals erfasst. Dies bedeutet, dass kein Programmieraufwand erforderlich ist, um die Übertragungsrichtung des RS-485-Signals zu steuern. LIEFERUMFANG: MOXA TCC-80
Lieferumfang
- MOXA TCC-80
