PQ Plus UMD 705E Digitales Hutschienenmessgerät
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
578,99 €
3
2% = 14,11 €
564,88 €
5
3% = 18,81 €
560,18 €
10
4% = 23,52 €
555,47 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (578,99 € / Stück)
€
Nur noch 4 Stück verfügbar
Highlights & Details
Universalmessgerät - Hutschienenmontage UMD Serie
- Schnittstellen: Ethernet, RS485
- Kommunikation: Modbus TCP/IP, Modbus RTU
- Integrierter Webserver
- 1 digitaler Eingang, 2 digitale Ausgänge
- LCD Farbdisplay
- Speicher: 512 MB Flash
- 3 Spannungs- und 3 Stromeingänge
- Harmonische je Ordnung 1. 50. für U/I
- In Verbindung mit Modul PQS: Messung und Aufzeichnung der Netzqualität nach EN 50160
Technische Daten
- Produkt-Art
Digitales Hutschienenmessgerät
- Typ
UMD 705E
- Display-Technologie
LCD
IP20
- Abm.
(L x B x H) 58 x 105 x 90 mm
- Betriebsspannung max.
280 V
- Betriebsspannung min.
180 V
- Besonderheiten
Farbdisplay
- Messkategorie
CAT III 300 V
- Breite
105 mm
- Höhe
90 mm
- Länge
58 mm
- Schnittstellen
Ethernet
RS-485
Dokumente & Downloads
Datenblatt
Datenblatt 1672246 PQ Plus UMD 705E Digitales Hutschienenmessgerät
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1672246 PQ Plus UMD 705E Digitales Hutschienenmessgerät
Information
Information 1672246 PQ Plus UMD 705E Digitales Hutschienenmessgerät
Information 1672246 PQ Plus UMD 705E Digitales Hutschienenmessgerät
Information 1672246 PQ Plus UMD 705E Digitales Hutschienenmessgerät
Information 1672246 PQ Plus UMD 705E Digitales Hutschienenmessgerät
Beschreibung

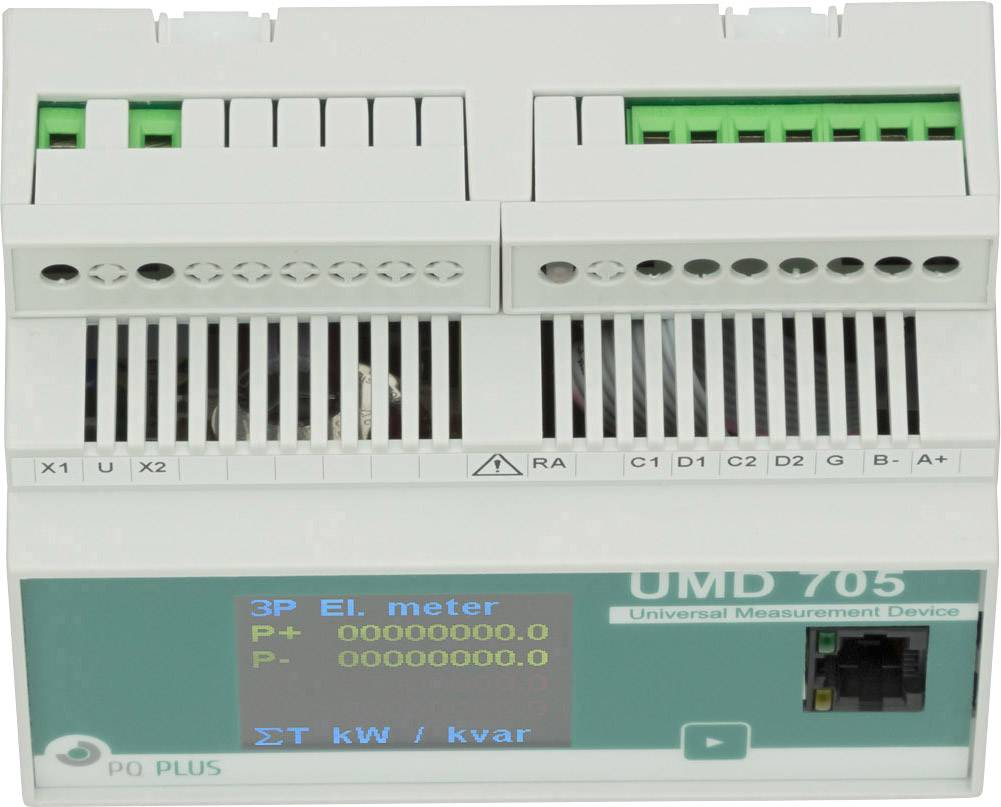

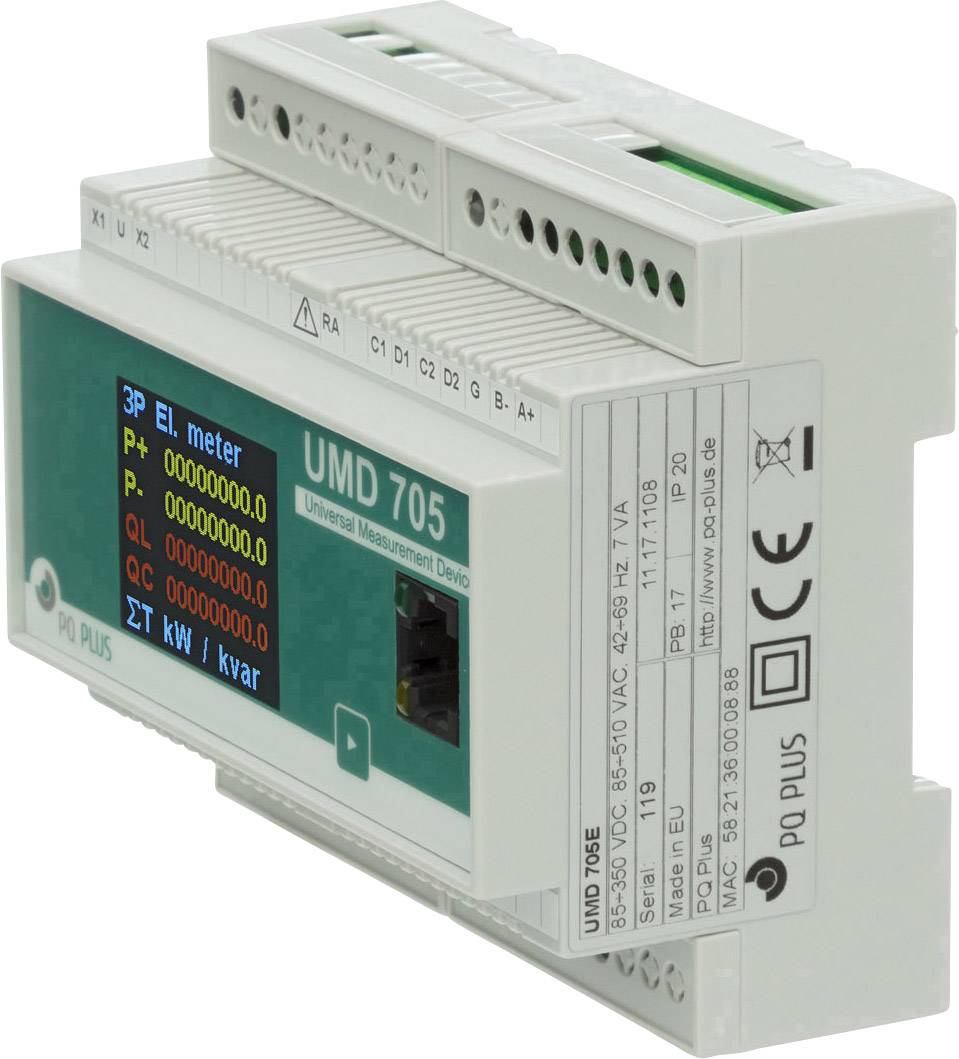

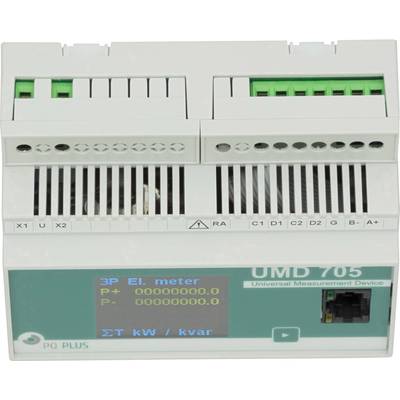

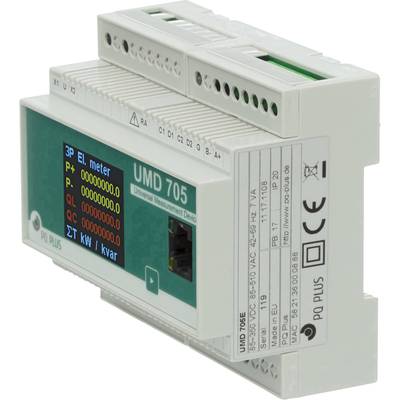

Das UMD 705 ist ein kompaktes Netzqualitätsmessgerät mit Datenlogger zur Montage auf der DIN Hutschiene. Es misst 3-phasig Strom und Spannung mit bis zu 3 Tarifen im 4-Quadrantenbetrieb und die Arbeit in Klasse 0,2s, sowie alle üblichen Netzgrößen, z.B. Oberschwingungen bis zur 50sten Harmonischen. Es bildet optional die Netzqualität nach EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 mit dem PQ S Firmware-Modul ab. Es besitzt einen großen 512 MB Speicher. Über die Ethernet-Schnittstelle kann auf das Gerät zugegriffen, und über den dazugehörigen Webserver Live-Messwerte über den Webbrowser betrachtet werden. Damit sind auch Internetprotokolle einlesbar und es lassen sich SPS- und Gebäudeleitsysteme einfach anbinden. Digitale Ein-/Ausgänge und eine serielle RS485-Schnittstelle sind integriert. Das UMD 705 kann auch als Modbus-Master zum Anbinden von bis zu 31 Modbus Slaves in Netzwerkstrukturen genutzt werden. Mit dem optionalen Firmware-Modul GO werden Oszilloskopfunktionen für Strom und Spannung aktiviert und Triggersignale für Grenzwertereignisse eingestellt.
Ausführung
- Messung:
- Spannung (ULL;ULN): U1; U2; U3, U12; U23; U31 Kl. 0,2
- Strom IL1; IL2; IL3; Kl. 0,5
- Wirk-/Blindleistung Import/Export pro Phase L1; L2; L3; pro Tarif T1; T2; T3
- Wirkleistung: P1; P2; P3; 3P Import; Export; Kl. 1
- Blindleistung: Q1, Q2, Q3; 3Q; Kl. 1
- Scheinleistung: S1; S2 ; S3; 3S; Kl.1
- Harmonische Verzerrungsleistung: D1; D2; D3;
- Leistungsfaktor ;cos phi: PF1,PF2,PF3, PF, cos phi1,cos phi2, cos phi3; Kl. 0,5
- Symmetrie: ja
- Oberschwingung Spannung: THDU1; THDU2; THDU3; THDU12; THDU23; THDU31; Kl. 2
- Oberschwingung Strom: THDI1; THDI2; THDI3; Kl. 2
- Harmonische je Ordnung: 1. bis 50. für U/I
- Klirrfaktor: U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
- Frequenz: 40...70 Hz Kl. 0,05
- Wirkarbeit: 4 Quadranten Messung Import/ Export pro Phase; pro Tarif; Gesamt; Kl. 0,5s
- Blindarbeit: 4 Quadranten Messung Import/ Export pro Phase; pro Tarif; Gesamt; Kl. 2
- Flicker Option: PQ S
- Datenlogger:
- Speicher 512MB (Flash): ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Status I/O
- Energie: Wirk-/Blindleistung Import/Export pro Phase L1; L2; L3; pro Tarif T1; T2; T3
- Spannungseinbrüche: Option: PQ S
- Oszillogrammfunktion: Option: GO
- Weitere Funktionen:
- Alarme: Logik; Grenzwerte für Über-/Unterschreitung
- I/O: 2 DIO‘s; 60 V AC / 100 V DC, 300 mA;
- Speicher: 512 MB Flash
- Aufzeichnungsintervall sec; min; h; Tage; Monat; Jahr
- Kommunikation RS485 Modbus; Ethernet 100 MBit/s
- Elektrischer Anschluss:
- Versorgungsspannung: U:85...510 V AC / 85...350 V DC
- Leistungsaufnahme: 7 VA/3 W
- Überspannungskategorie: CAT III/300 V
- Messbereiche:
- Nenn-Spannung: 180...280 V AC
- Überlast: 1,95 kV LN/1s
- Impedanz: 2,7 MOhm
- Eingangssignal: X/1//5 A
- Überstrom: 1,2x In (max. 70 A/1s)
- Abtastrate: 25,6 kHz
- PQ Auswertung: Option: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
- Umgebungsbedingungen:
- Temperaturbereich Betrieb: T:-25°C...60°C
- Temperaturbereich Lager: T:-40°C...85°C
- Elektromagnetische Verträglichkeit:
- Abstrahlung: EN 61000-4-2...-3...-4...-5...-6...-11
- Einstrahlung: EN 55011 Kl. A, EN 55022 Kl. A
Lieferumfang
- UMD 705E
