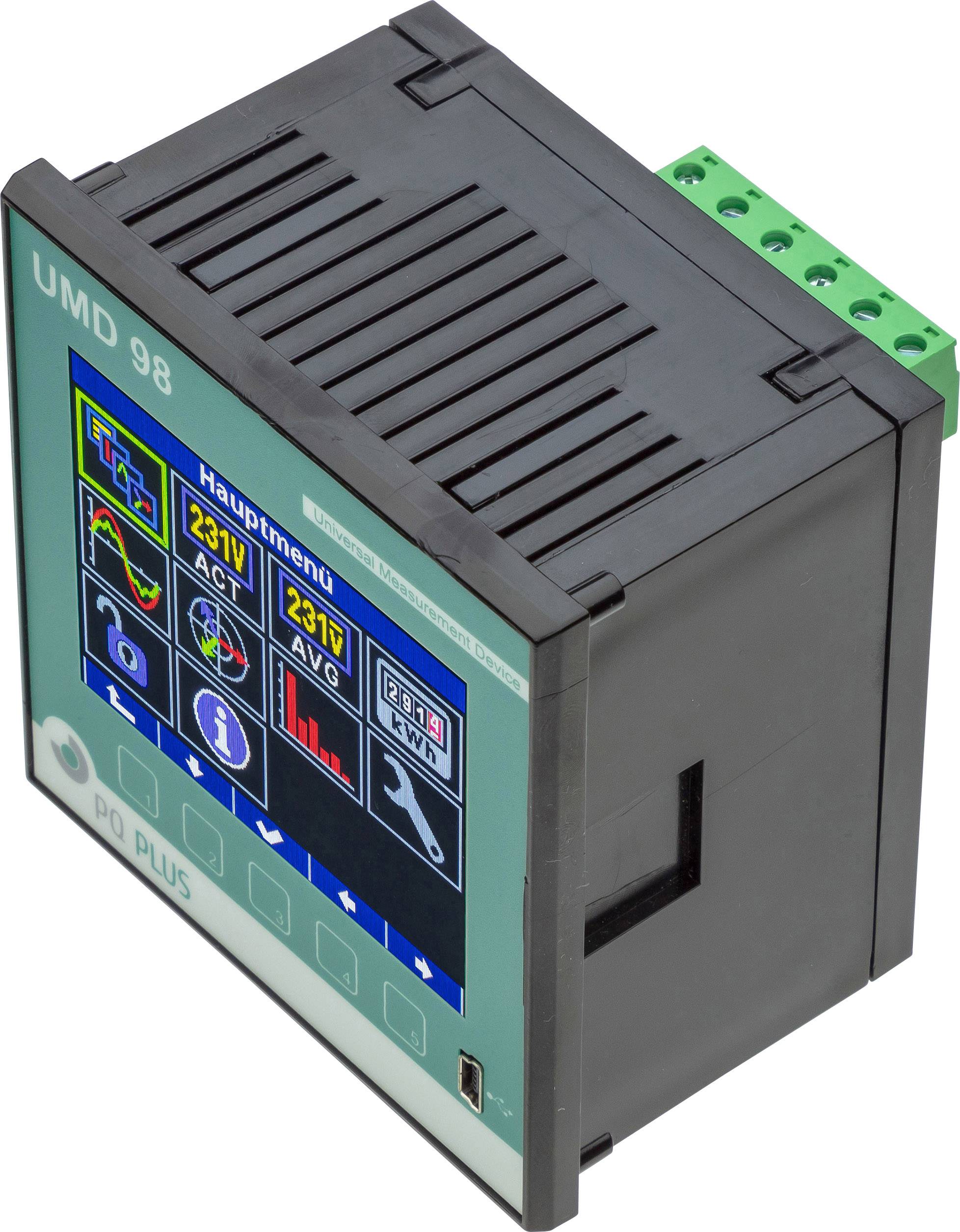

PQ Plus UMD 98RCM Digitales Einbaumessgerät
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (558,82 € / Stück)
752,10 €
-26 %
€
Nur noch 1 Stück verfügbar
Kurzbeschreibung
Das UMD 98 ist ein hochleistungsfähiges Fronttafeleinbaumessgerät, das alle Analogmessgeräte ersetzt. Es misst 3/4-phasig Strom und Spannung im 4-Quadrantenbetrieb in Klasse 0,2 und damit die Arbeit in Klasse 0,5s sowie alle üblichen Netzgrößen, z.B. Oberschwingungen bis zur 50. Harmonischen. Das Gerät wird über Stromwandler mit N/5 A und N/1 A angeschlossen. Es bildet die Netzqualität nach EN 50160, EN 6100
UMD 98RCM (UH: 230V / UM:400V)
Highlights & Details
- Schnittstellen: RS485, Ethernet, Front-USB
- 1 digitaler Ein- / Ausgang

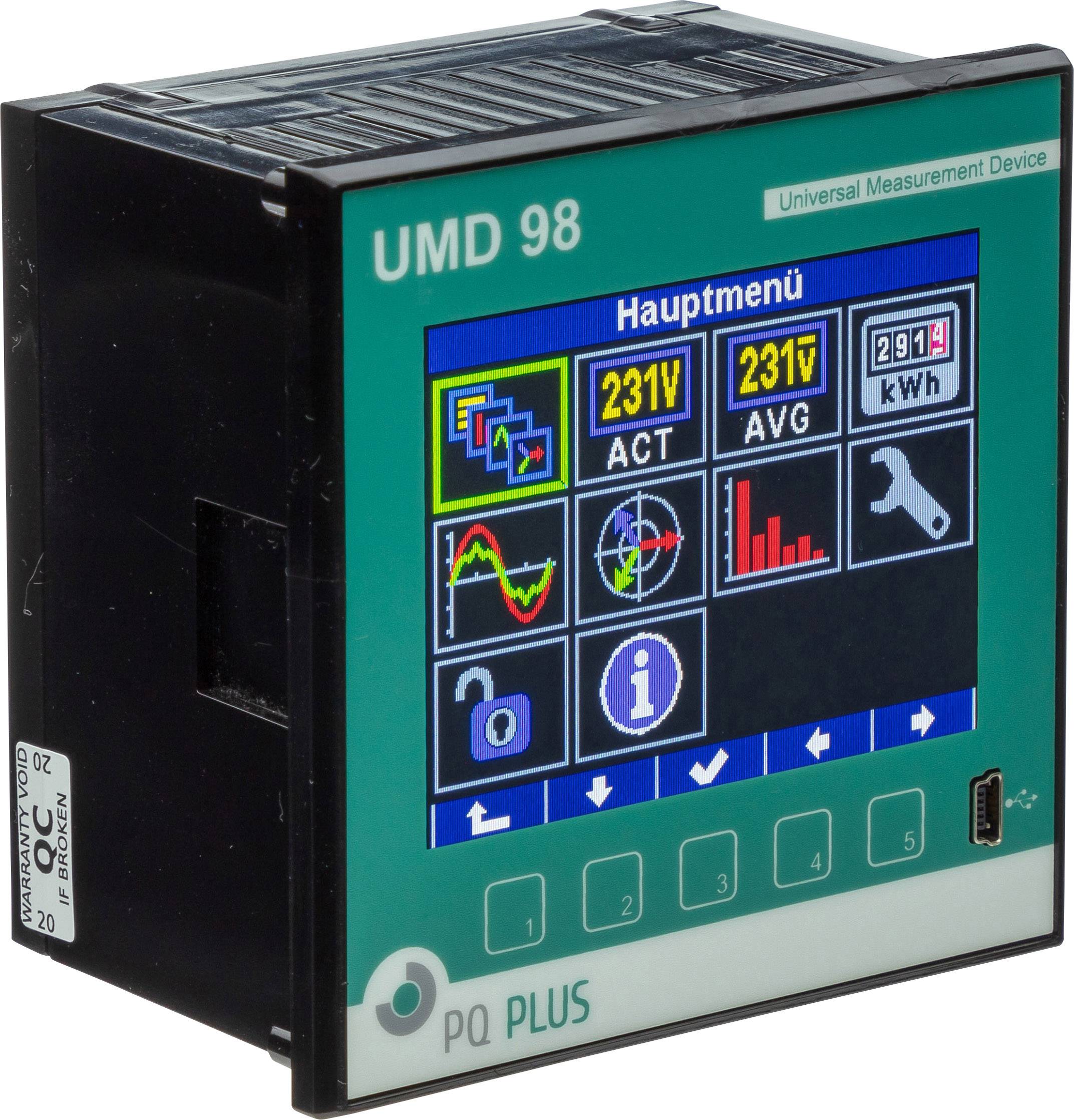

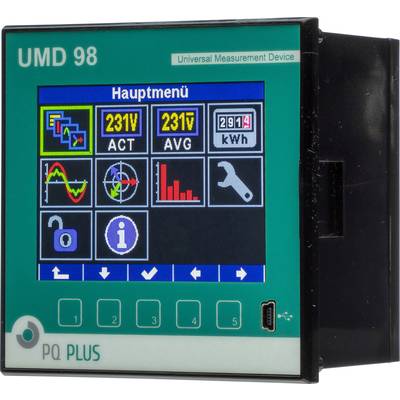

- LCD Farbdisplay
- Speicher: 512 MB

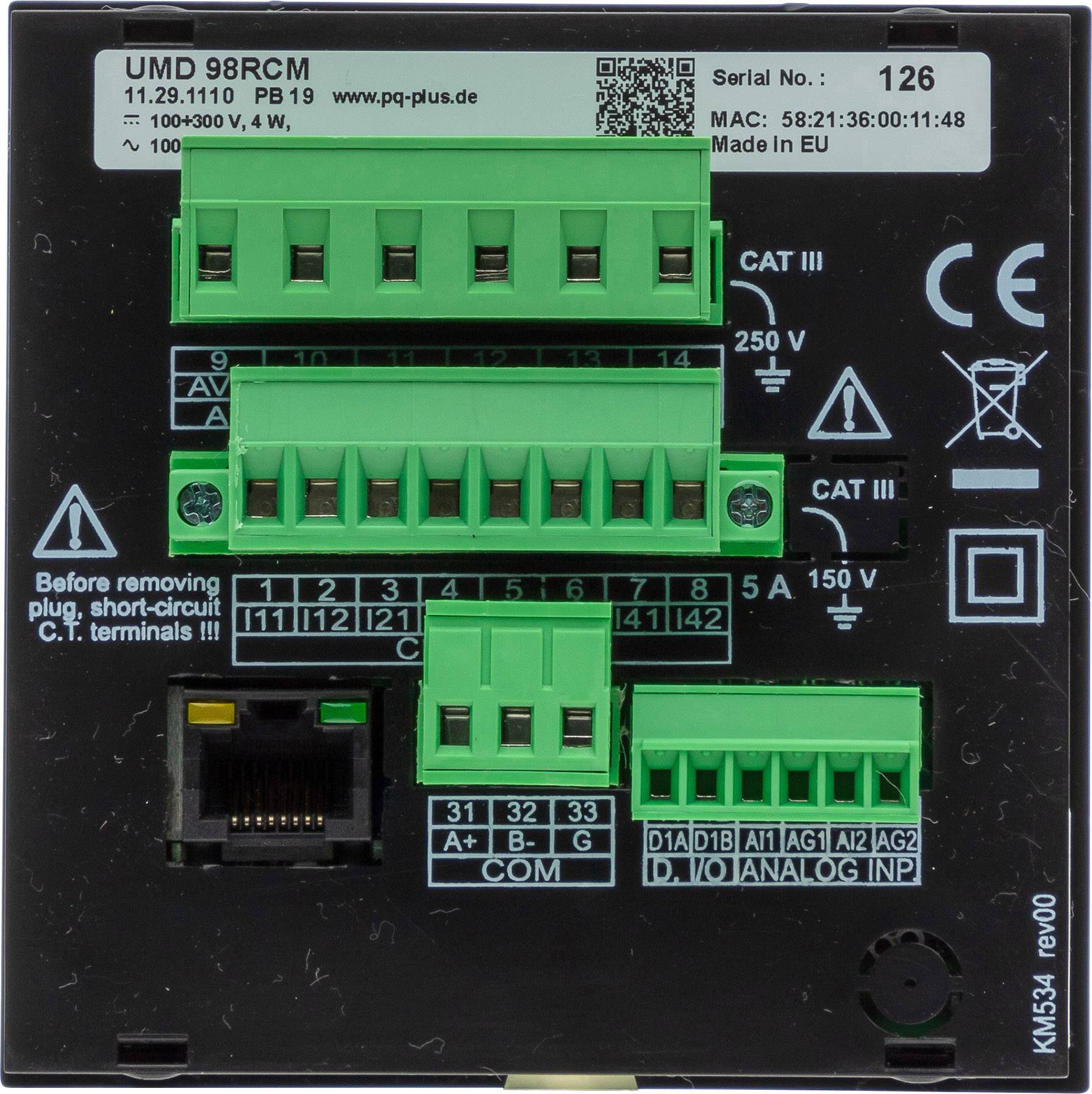

- 3 Spannungs-, 4 Stromeingänge und 2 Differenzstromeingänge
- Harmonische je Ordnung 1 - 50 für U/I
- In Verbindung mit Modul PQ S: Messung und Aufzeichnung der Netzqualität nach DIN EN 50160
Technische Daten
- Produkt-Art
Digitales Einbaumessgerät
- Typ
UMD 98RCM
IP40 (Front)
IP20 (Rückseite)
- Abm.
(L x B x H) 80 x 96 x 96 mm
- Besonderheiten
Farbdisplay
- Messkategorie
CAT III 300 V
- Breite
96 mm
- Höhe
96 mm
- Länge
80 mm
Dokumente & Downloads
Datenblatt
Datenblatt 2143162 PQ Plus UMD 98RCM Digitales Einbaumessgerät
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2143162 PQ Plus UMD 98RCM Digitales Einbaumessgerät
Beschreibung
Das UMD 98 ist ein hochleistungsfähiges Fronttafeleinbaumessgerät und ersetzt alle Analogmessgeräte. Es misst 3/4-phasig Strom und Spannung im 4-Quadrantenbetrieb in Klasse 0,2 und damit die Arbeit in Klasse 0,5s sowie alle üblichen Netzgrößen, z.B. Oberschwingungen bis zur 50. Harmonischen. Das Gerät wird über Stromwandler mit N/5 A und N/1 A angeschlossen. Es bildet die Netzqualität nach EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 ab. Es besitzt ein brillantes großes Farb-Grafik-Display. Über 5 Funktionstasten wird das UMD 98 komfortabel bedient. Es besitzt zwei Analogeingänge zur RCM Messung. Es kann in 230/400 V TN-S Netzen eingesetzt werden. Es verfügt über einen großen 512 MB Speicher und einen integrierten Webserver. Über die Ethernet-Schnittstelle (mit 5 Ports) und den frontseitigen Mini-USB-Anschluss kann auf das Gerät zugegriffen werden. Damit sind auch Internetprotokolle einlesbar und es lassen sich SPS- und Gebäudeleitsysteme einfach anbinden. Digitale Ein/Ausgänge und eine serielle RS485-Schnittstelle sind ebenfalls integriert. Zur Netzanalyse kann das Messgerät um die Firmware-Module PQ S und GO erweitert werden. Mit der Software ENVIS wird das Gerät parametriert bzw. visualisiert. Die CPU arbeitet mit 25,6 kHz.
Ausführung
- Messung:
- Spannung (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 Kl. 0,2
- Strom IL1; IL2; IL3; IN; 2xRCM Kl. 0,2
- Leistung Wirk-/Blindleistung Import/Export pro Phase L1; L2; L3; pro Tarif T1; T2; T3
- Wirkleistung P1; P2; P3; 3P Import; Export , Gesamt Kl. 0,5
- Blindleistung Q1, Q2, Q3; 3Q Kl. 1
- Scheinleistung S1; S2 ; S3; 3S Kl. 1
- Harmonische Verzerrungsleistung D1; D2; D3
- Leistungsfaktor cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 Kl. 0,5
- Symmetrie ja
- Oberschwingung Spannung THDU1; THDU2; THDU3; THDU12; THDU23; THDU31 Kl. 2
- Oberschwingung Strom THDI1; THDI2; THDI3; Kl. 2
- Harmonische je Ordnung 1. bis 50. für U/I
- Klirrfaktor U1fh; U2fh; U3fh; I1fh; I2fh; I3fh
- Frequenz 40...70 Hz Kl. 0,05
- Wirkarbeit 4 Quadranten Messung Import/ Export pro Phase; pro Tarif; Gesamt Kl. 0,5s
- Blindarbeit 4 Quadranten Messung Import/ Export pro Phase; pro Tarif; Gesamt Kl. 2
- Flicker Option: PQ S
- Datenlogger:
- Speicher (Flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Status I/O;Energie Wirk-/Blindleistung Import/Export pro Phase L1; L2; L3 pro Tarif T1; T2; T3
- Spannungseinbrüche Option: PQ S
- Oszillogrammfunktion Option: GO
- weitere Funktionen:
- Alarme Logik
- Grenzwerte für Über/Unterschreitung
- I/O 1 Digitaler Ein- / Ausgang;Speicher 512 MB Flash
- Aufzeichnungsintervall sec; min; h; Tage; Monat; Jahr
- Kommunikation:
- RS485 Modbus max. 921600 baud
- Ethernet 100 MBit/s
- USB
- Elektrischer Anschluss:
- Versorgungsspannung U: 110...250 V AC
- Leistungsaufnahme 8 VA / 4 W
- Überspannungskategorie CAT III/300 V
- Messbereiche:
- Nenn-Spannung 8...660 V AC (400 V)
- optional 20....865 V (690)
- Überlast 1,2 kV LN/1s;Impedanz 3,6 MOhm
- Eingangssignal x/1//5A;Überstrom 1,2x In (max. 70 A/1s)
- Abtastrate 25,6 kHz
- PQ Auswertung Option: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
- Umgebungsbedingungen:
- Temperaturbereich Betrieb T:-25°C...60°C
- Temperaturbereich Lager T:-40°C...85°C
- Elektromagnetische Verträglichkeit:
- Abstrahlung EN 61000-4-2...-3...-4...-5...-6...-11
- Einstrahlung EN 55011 Kl. A, EN 55022 Kl. A
- Schutzart: Front IP40; opt. IP54, Rückseite IP20
- Maße:
- BxHxT (mm) 96x96x80
Lieferumfang
- UMD 98RCM
- ENVIS Basic
