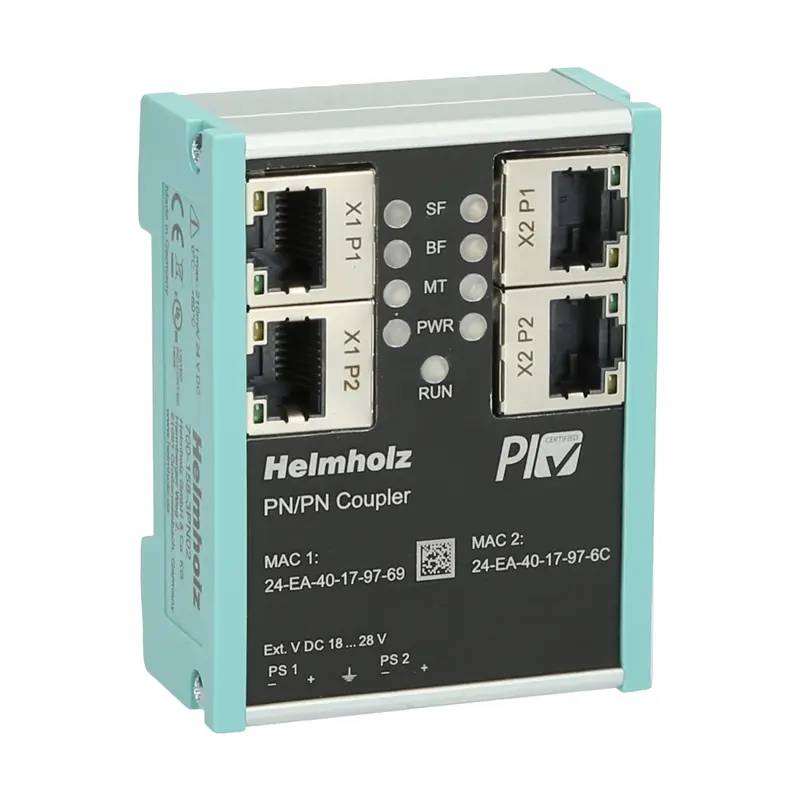

PROFINET-Koppler PN/PN Helmholz 700-158-3PN02

PROFINET-Koppler PN/PN
Schnittstellen: 2 x PROFINET (X1/X2)
Übertragungsrate: bis 100 Mbit/s vollduplex
E/A-Abbildgröße: max. 1.024 Bytes
Anzahl projektierbare Slots:16
Medienredundanz (MRP-Client)/automatische Adressierung/Topologieerkennung (LLDP
DCP)/Diagnosealarme/PROFINET Conformance Class B
Anschluss: 4 x RJ45 (integrierte Switche)
Statusanzeige: 9 x LEDs
Spannungsversorgung: 18...30 V DC
Maße (B x H x T): 84 x 76 x 35 mm



PROFINET-Koppler PN/PN 700-158-3PN02 ermöglicht die Integrierung von zwei getrennten PROFINET-Netzwerken und somit eine Datenübertragung zwischen zwei PROFINET-Controllern. Die Einbindung erfolgt mittels einer GSDML-Datei. Es können bis zu 1.024 Bytes Ein- und Ausgangs-Daten übertragen, oder ganze Datensätze bis 4.096 Bytes im FIFO-Prinzip ausgetauscht werden. Für Ein- und Ausgangs-Module stehen bis zu 16 Slots zur Verfügung. Zu den Vorteilen des PROFINET-Kopplers PN/PN 700-158-3PN02 zählen Medienredundanz (MRP-Client), automatische Adressierung, Topologieerkennung (LLDP, DCP), Diagnosealarme, PROFINET Conformance Class B. Der Anschluss des Gateways mit einer Spannungsversorgung von 18 bis 30 V DC erfolgt über je zwei RJ45 Ports pro Schnittstelle (X1 und X2).
