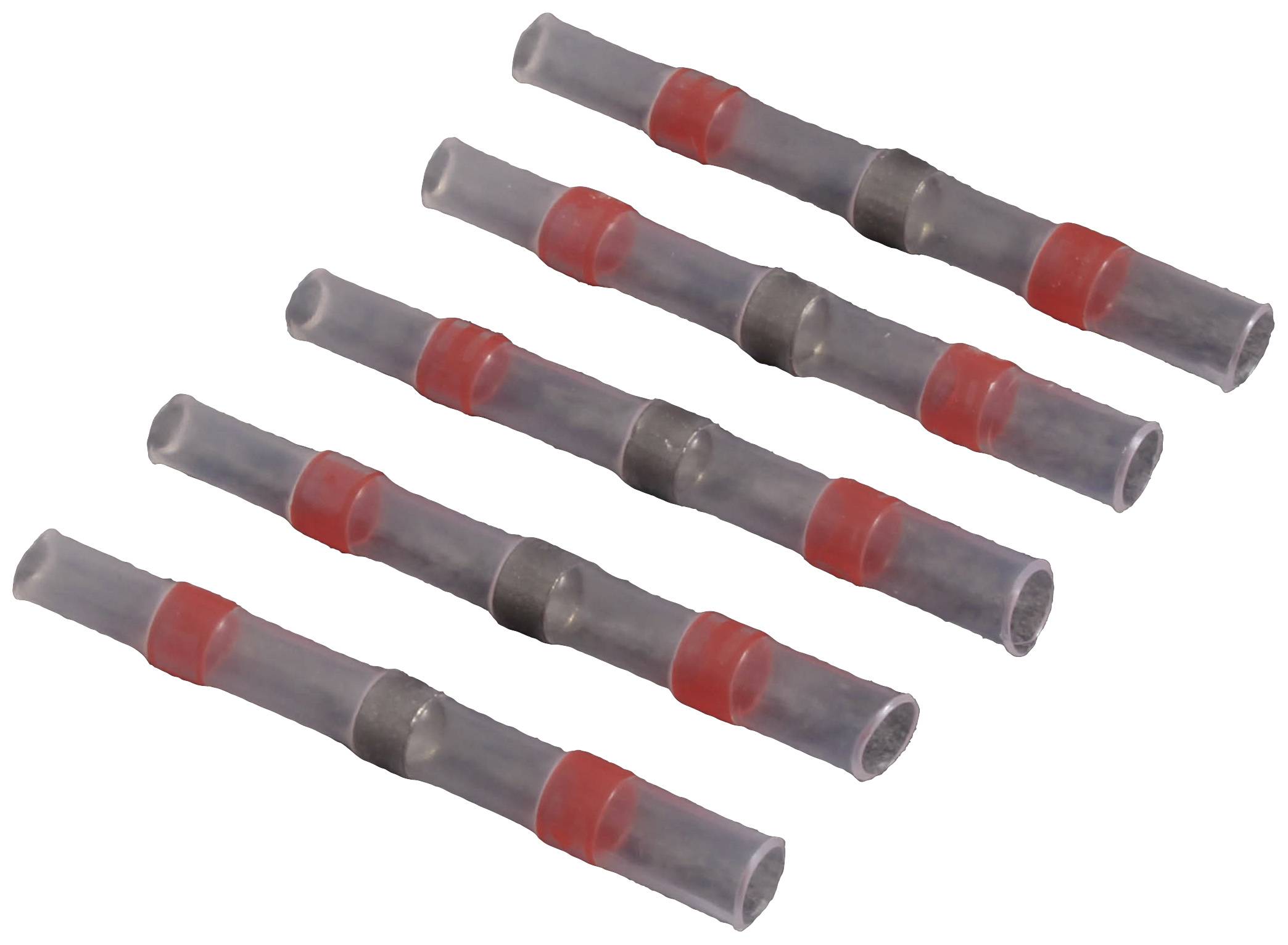

Quadrios 22C462 Stoßverbinder mit Schrumpfschlauch 0.5 mm² 1.0 mm² Vollisoliert Rot 1 Set
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Stoßverbinder
Isolierungsart
Vollisoliert
Länge
40 mm
Inhalt
1 Set
max. Querschnitt
1.0 mm²
Datenblatt (PDF)
Menge (Set(s))
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
9,24 €
3
6% = 0,53 €
8,71 €
5
8% = 0,71 €
8,53 €
10
10% = 0,89 €
8,35 €
25
11% = 0,98 €
8,26 €
50
13% = 1,16 €
8,08 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (9,24 € / Stück)
9,24 €
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Löt-Stück Stoßverbinder 0,5…1,00 mm² Rot 100 Stück
- Wasserbeständig
- Schrumpfrate 2:1
Unser Service für Sie
Technische Daten
- Produkt-Art
Stoßverbinder
- Herstellerfarbe
Rot
- Isolierungsart
Vollisoliert
- Länge
40 mm
- Inhalt
1 Set
- Herst.-Teilenr.
22C462
- Typ
22C462
- max. Querschnitt
1.0 mm²
- min. Querschnitt
0.5 mm²
- Abm.
(Ø x L) 2.7 mm x 40 mm
- Querschnitt-Bereich
0.5 - 1.0 mm²
- RoHS-konform
Ja
- Besonderheiten
mit Schrumpfschlauch
- Temperaturbereich
Schmelz-Temperatur Lötzinn: 160 °C.
Betriebstemperaturbereich: -55 - +125 °C
- Durchmesser
2.7 mm
- Schrumpfrate
2:1
- Spannung (max.)
600 V
Dokumente & Downloads
Datenblatt
Datenblatt 2620416 Quadrios 22C462 Stoßverbinder mit Schrumpfschlauch 0.5 mm² 1.0 mm² Vollisoliert Rot 1 Set
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2620416 Quadrios 22C462 Stoßverbinder mit Schrumpfschlauch 0.5 mm² 1.0 mm² Vollisoliert Rot 1 Set
Beschreibung

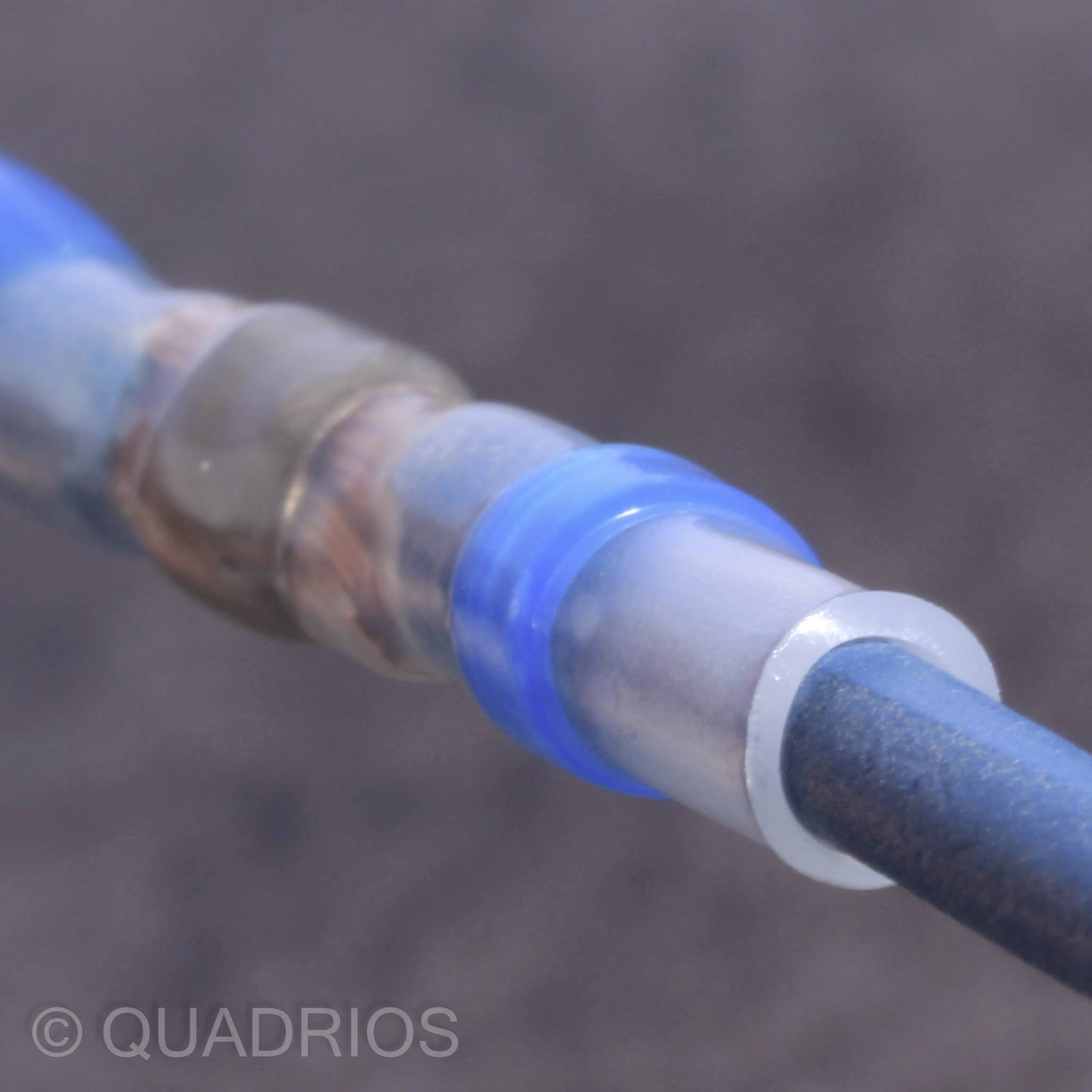

Der heißschmelzende Innenkleber dichtet bei richtiger Überlappung wasserdicht ab - der Lötring verbindet die beiden Leiter während des Schrumpf- und Schmelzprozesses! Vorteilhaft bei der transparenten Ausführung ist, dass man das umwickelte Objekt sehen kann.

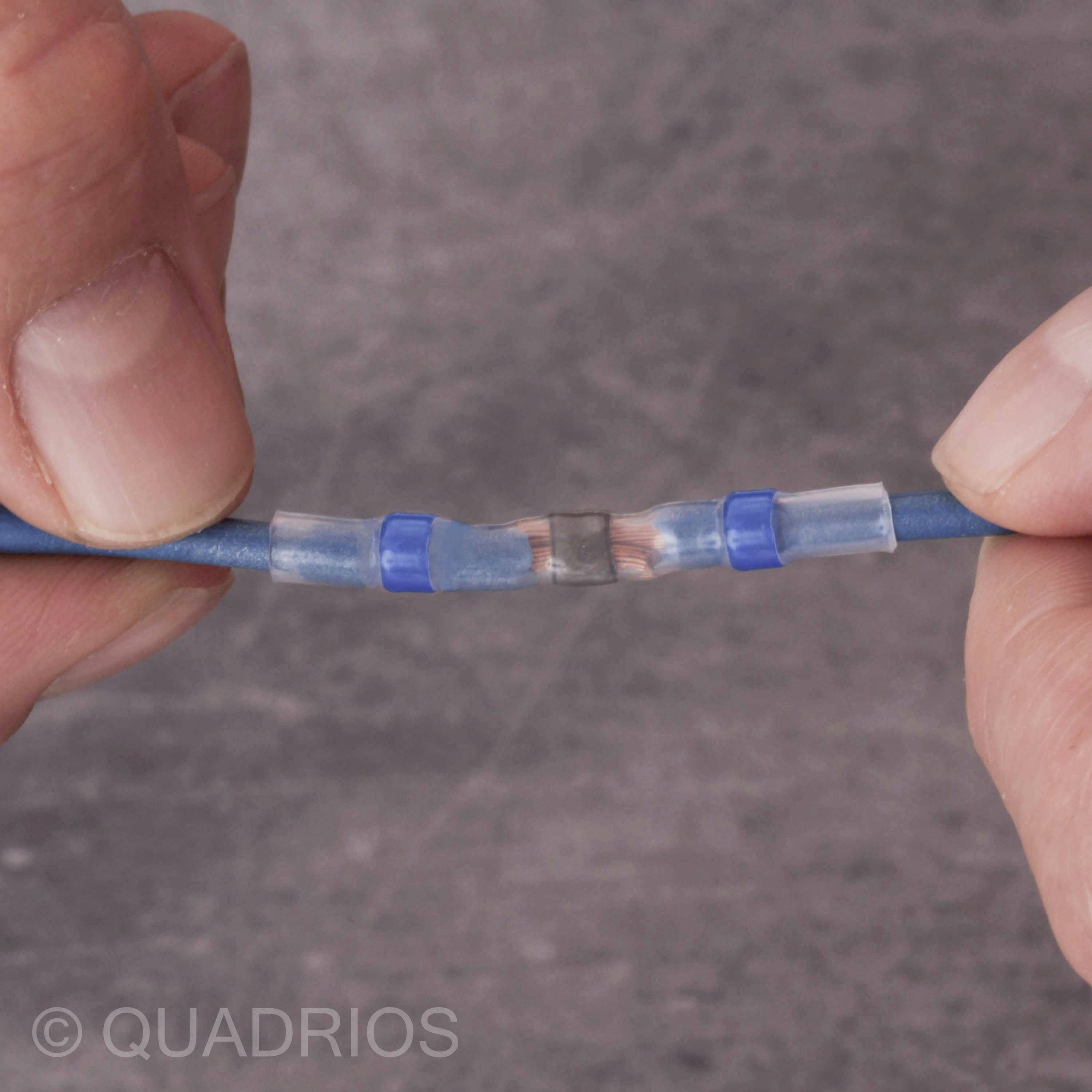

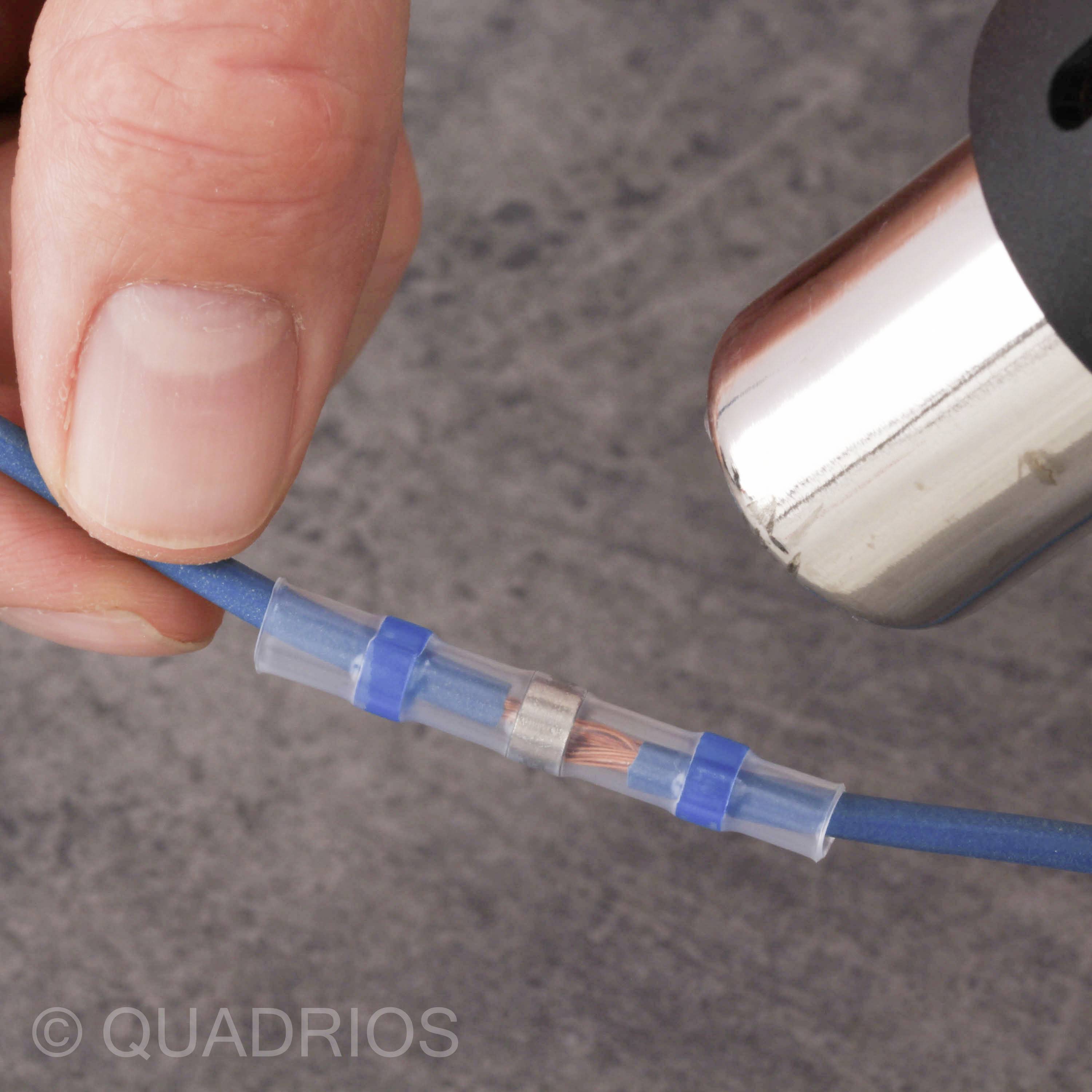

Die Anwendung ist sehr einfach: Kabel abisolieren und beidseitig in den Stecker einführen, bis sich die abisolierten Kabelenden unter dem Lötring überlappen, oder verdrehen. Gleichmäßiges Erwärmen in der Schmelztemperatur am Lot bis es geschmolzen ist - am besten mit einer Heißluftpistole oder einem Heißluftgebläse - fertig. Der maximale Strom wird durch den Leiterquerschnitt des verwendeten Kabels, dessen Leitermaterial und die Qualität der Lötstelle begrenzt.
Die Anwendung ist sehr einfach: Kabel abisolieren und beidseitig in den Stecker einführen, bis sich die abisolierten Kabelenden unter dem Lötring überlappen, oder verdrehen. Gleichmäßiges Erwärmen in der Schmelztemperatur am Lot bis es geschmolzen ist - am besten mit einer Heißluftpistole oder einem Heißluftgebläse - fertig. Der maximale Strom wird durch den Leiterquerschnitt des verwendeten Kabels, dessen Leitermaterial und die Qualität der Lötstelle begrenzt.
Lieferumfang
- 100 Stück - Löt-Stoßverbinder 0,5-1,0 mm² Rot
