Quatro LNB für Multischalter mit 4...
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
33,18 €
steuerfreie IGL
6,70 €
Nur noch 10 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Quatro LNB für Multischalter mit 4 Ausgängen, 40 mm Vorschub, IP66
- - Funktionssicher bei extremen Temperaturen
- - Geeignet für Multischalter
- - Hohe Signalverstärkung
- - Kompatibel mit 40 mm Feedhalter
- - Sehr geringes Rauschmaß
- - Stabiles IP66-Gehäuse
- - Vier voneinander getrennte Ausgänge
Eco contribution recycling symbols
Technische Daten
- Ausführung: Quatro LNBFarbe: grauMit Schutzgehäuse: jaMultischalter integriert: neinAnzahl der Ausgänge: 4Terrestrische Einspeisung: neinAufnahme: 40 mmVerpackungseinheit: 1 StückMaße (cm): 150 × 120 × 70Bruttogewicht: 0,23 kg, Nettogewicht: 0,2 kgECLASS 7: Speisesystem (Empfangstechnik) (19070407)
- Herstellerfarbe
Mehrfarbig
- Höhe
100.0000 mm
- Breite
80.0000 mm
- Anschluss B Anzahl
4 x
- Kabel-Anwendung
WLAN-Antennen
- Besonderheiten
Wasserdicht
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 802271692 Quatro LNB für Multischalter mit 4...
Beschreibung

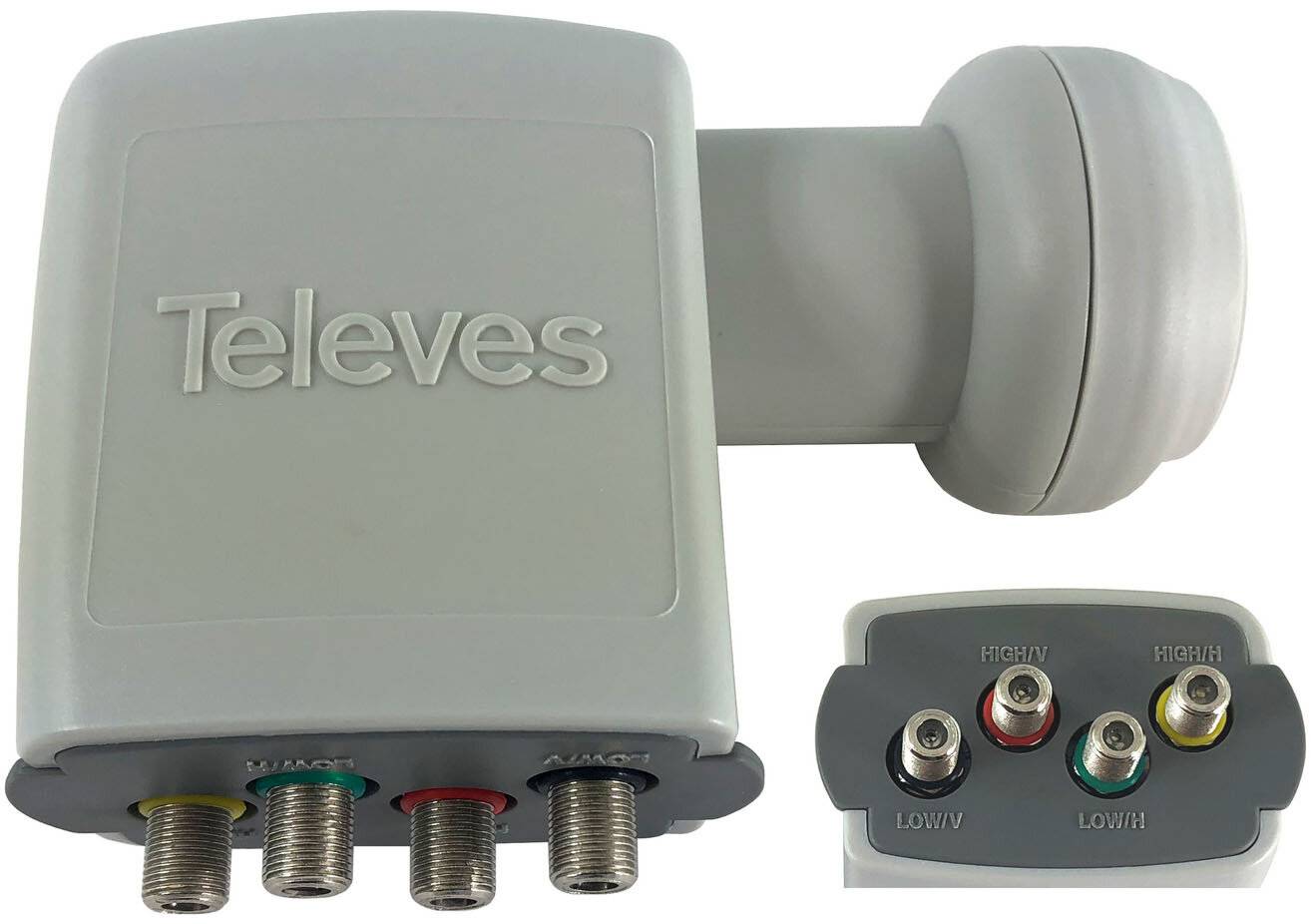

Quatro LNB mit vier farblich markierten Ausgängen für jede Polarität: schwarz VL, rot VH, gelb HH und grün HL.
Highlights
- Unauffälliges und kleines Gehäuse
- Hohe Verstärkung
- Niedriges Rauschmaß
- Hervorragende Linearität und Entzerrung
- Sehr gute Unterscheidung zwischen den Polaritäten
- IP-Schutzgehäuse (IP66)
- Einsatz unter extremen Temperaturbedingungen möglich
Merkmale
- Sehr leicht
- Kompatibel mit 40-mm Feedhalter
- Niedrige Leistungsaufnahme
- Stromversorgung entweder über den Receiver oder den Multischalter
- Einfache Verbindung
- Multifeedtaugliche Lösung
Physische Daten
Nettogewicht:325g
Bruttogewicht:325g
Breite:148mm
Höhe:113mm
Tiefe:65mm
Bauteilgewicht:317g
Frequenzbereich GHz 10,7 ... 12,75
Empfangsebene Horizontal Vdc 16 ... 19
Empfangsebene Vertical Vdc 12 ... 14
Ausgangsfrequenzbereich MHz 950 ... 2150
Frequenz Oszillator 0KHz GHz 9,75
Frequenz Oszillator 22KHz GHz 10,6
Verstärkung dB 60
Rauschmaβ dB 0,3
Stabilität L.O. MHz -1,5 ... 1,5
Entkopplung dB undgt 20
Phasenrauschen (@10 Khz) dBc -75
Spannungsversorgung Vdc 12 ... 20
Max. Stromaufnahme mA 245
Impedanz Ω 75
Steckern F-Buchse
Ø LNB Halter mm 40
Betriebstemperatur °C -30 ... 60
Highlights
- Unauffälliges und kleines Gehäuse
- Hohe Verstärkung
- Niedriges Rauschmaß
- Hervorragende Linearität und Entzerrung
- Sehr gute Unterscheidung zwischen den Polaritäten
- IP-Schutzgehäuse (IP66)
- Einsatz unter extremen Temperaturbedingungen möglich
Merkmale
- Sehr leicht
- Kompatibel mit 40-mm Feedhalter
- Niedrige Leistungsaufnahme
- Stromversorgung entweder über den Receiver oder den Multischalter
- Einfache Verbindung
- Multifeedtaugliche Lösung
Physische Daten
Nettogewicht:325g
Bruttogewicht:325g
Breite:148mm
Höhe:113mm
Tiefe:65mm
Bauteilgewicht:317g
Frequenzbereich GHz 10,7 ... 12,75
Empfangsebene Horizontal Vdc 16 ... 19
Empfangsebene Vertical Vdc 12 ... 14
Ausgangsfrequenzbereich MHz 950 ... 2150
Frequenz Oszillator 0KHz GHz 9,75
Frequenz Oszillator 22KHz GHz 10,6
Verstärkung dB 60
Rauschmaβ dB 0,3
Stabilität L.O. MHz -1,5 ... 1,5
Entkopplung dB undgt 20
Phasenrauschen (@10 Khz) dBc -75
Spannungsversorgung Vdc 12 ... 20
Max. Stromaufnahme mA 245
Impedanz Ω 75
Steckern F-Buchse
Ø LNB Halter mm 40
Betriebstemperatur °C -30 ... 60
Ausführung
- Ausstattung: grau
Lieferumfang
- Geliefert wird: Televes Speisesystem Quattro 40mm SP 44 EN, Verpackungseinheit: 1 Stk., EAN: 8424450137079
