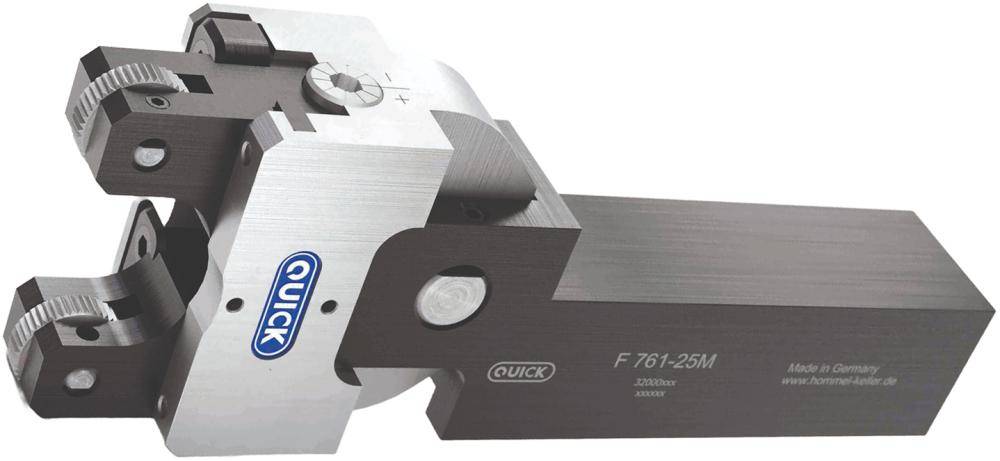

Rändelformwerkzeug QUICK F761-20M für Rändel 15x4x4

Rändelformwerkzeug F761, ohne Rändelrad

Ausführung: Halter aus Vergütungsstahl. Rändelträger einzeln, variabel verstellbar. Leichter Ausgleich von Unrundheiten durch gelagerte Schnittstelle. Schnelle und einfache Einstellung des Arbeitsbereichs mit der beiliegenden Einstelllehre. Lieferung ohne Rändelrolle.

Anwendung: Zum Rändelformen. Hohe Prozessstabilität durch Tangentialbearbeitung. Keine doppelte Arbeitsplatzbelegung in der Schlitteneinheit. Einfache Handhabung. Kaum Belastungen auf Maschine oder Komponenten.

Profil am Werkstück: RBR 30° 2 x BL 30°
RBL 30° 2 x BR 30°
RBR 45° 2 x BL 45°
RBL 45° 2 x BR 45°
RGE 30° 1 x BR 30° + 1 x BL 30°
RGE 45° 1 x BR 45° + 1 x BL 45°
RAA 2 x AA

Maschinentyp: Langdrehautomaten und kleine Drehmaschinen (CNC und konventionell).
Hersteller: Hommel+Keller Präzisionswerkzeuge GmbH, Nagelsee 6, 78554 Aldingen, DE, +49742497050, info@hommel-keller.de

Markenname: QUICK
Schaftlänge: 80 mm
Schaft: 20 x 25 mm
Modell: F761-20M
Arbeitsbereich Ø: 0 23 mm
benötigte Rändel: 15 x 4 x 4 mm
