RAFI 1.30.070.201/1002 RAFIX 16 130070201/1002 Drucktaster anreihbar Stößel Transparent 1 St. Piece kaufen

Rechteckiger, gelber Drucktaster mit schwarzem Rahmen und silbernem Anschlussgehäuse. Texthinweise zu elektrischen Spezifikationen.

Abbildung ähnlich

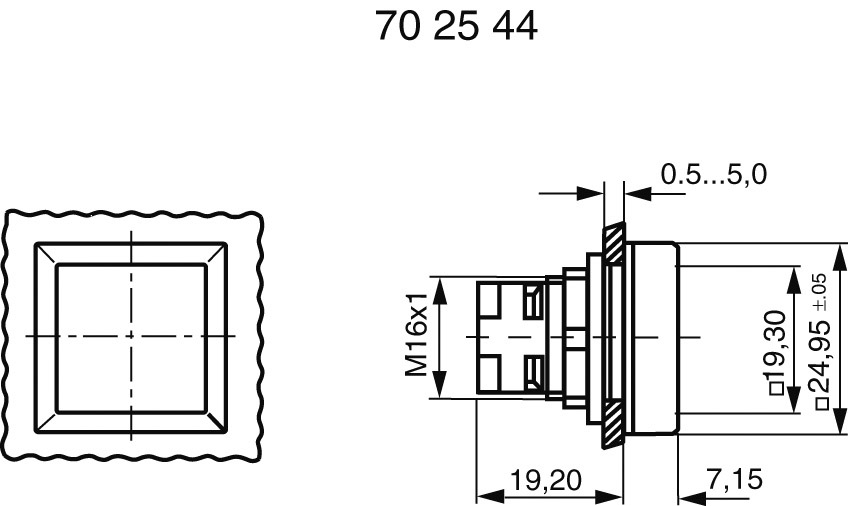

Technische Zeichnung eines Schalters mit Abmessungen: Gesamtgröße 70x25x44, Gewinde M16x1, Länge 24,95 ±0,5 mm, Breite 19,30 mm.

1/2

Abbildung ähnlich

Unser Service für Sie

Datenblatt (PDF)

Sofort-Lieferung morgen

26 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (10,08 € / Stück)

10,08 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Verpackungsart: Piece

Produkt-Art: Drucktaster

Schalter/Taster-Besonderheiten: anreihbar

Beleuchtungsart: Flächenbeleuchtung

Leuchtmittel-Typ: LED

Betätigungsart: Stößel

Herstellerfarbe: Transparent

Gehäusefarbe: Klar

Aufdruck-Motiv: Ohne

Anschluss: externes Kontaktelement

Form: quadratisch

Frontplatten-Stärke: 0.5 - 5 mm

Funktionen: Kontaktelement

Einbau-Ø: 16.2 mm

Ausführung: Drucktaster

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Breite: 25 mm

Höhe: 25 mm

Inhalt: 1 St.

Abm.: (B x H) 25 mm x 25 mm

RoHS-konform: Ja

Typ: RAFIX 16 130070201/1002

Dokumente & Downloads

Datenblatt

Datenblatt 702528 RAFI 1.30.070.201/1002 RAFIX 16 130070201/1002 Drucktaster anreihbar Stößel Transparent 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 702528 RAFI 1.30.070.201/1002 RAFIX 16 130070201/1002 Drucktaster anreihbar Stößel Transparent 1 St. Piece

Beschreibung

Hochwertiges Betätigungselement, welches eine platzsparende und entsprechende Gestaltung von Tastenfeldern, bei gleichzeitig ausreichend großer Betätigungsfläche ermöglicht. Montage: Werkstattfreundliche Ein-Hand-Montage, Befestigung mit beiliegender Sechskantmutter. Die Befehlsgeräte sind lückenlos anreihbar. Werden Standard-Elemente mit Rastwerk (Schalter) verwendet, so gewährleistet die Drucktaste eine sichtbare Schaltstellungsanzeige. Bei allen übrigen Schaltelementen geht die Taste nach jeder Betätigung in ihre Grundstellung zurück. Die Auswechslung der Lampen erfolgt von der Frontseite (Entfernen des Tastenkörpers) oder direkt auf dem Schaltelement.
