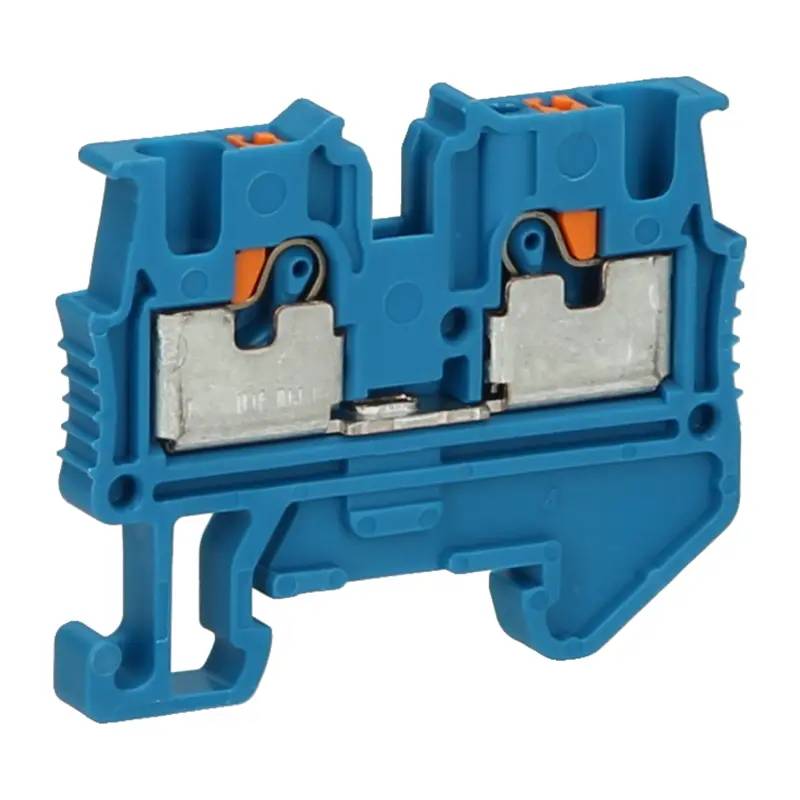

Reihenklemme PHOENIX 3248101 - MPT 1,5/S BU
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Durchgangsklemme
Anschluss
Zugfeder
Querschnitt flexibel (max.)
1.5 mm²
Querschnitt starr (max.)
1.5 mm²
Nennstrom - gerundet
17.5 A
Datenblatt (PDF)
169 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
0,53 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Highlights & Details
- 0,14..1,5 mm², 0,14 mm², 17,5 A, 500 V, sonstige, 1, 2, Hutschiene TH15, -60..110 °C, V0, 3,5 mm, 33,55 mm, 28,1 mm, Explosionsgeprüfte Ausführung "Ex e": ja, Abschlussplatte erforderlich: ja, blau, Etagen intern gebrückt: nein
Technische Daten
- Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,14 mm²Anschließbarer Leiterquerschnitt eindrähtig: 0,14..1,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,14..1,5 mm²Bemessungsstrom In: 17,5 ABemessungsspannung: 500 VAusführung elektrischer Anschluss 1: sonstigeAusführung elektrischer Anschluss 2: sonstigeAnzahl der Etagen: 1Anzahl der Klemmstellen je Etage: 2Montageart: Hutschiene TH15Werkstoff des Isolierkörpers: sonstigeBetriebstemperatur: -60..110 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94: V0Breite: 3,5 mmHöhe: 33,55 mmTiefe: 28,1 mmExplosionsgeprüfte Ausführung "Ex e": jaAbschlussplatte erforderlich: jaFarbe: blauEtagen intern gebrückt: neinECLASS 7: Durchgangs-Reihenklemme (27141120)
- Produkt-Art
Durchgangsklemme
- Anschluss
Zugfeder
- Querschnitt flexibel (min.)
0.14 mm²
- Querschnitt flexibel (max.)
1.5 mm²
- Querschnitt starr (min.)
0.14 mm²
- Querschnitt starr (max.)
1.5 mm²
- AWG min.
26
- AWG max.
14
- Klemmenbreite
3.5 mm
- Anzahl Reihen
1
- Polzahl je Reihe
2
- Polzahl
2
- Herstellerfarbe
Blue
- Nennstrom
17.5 A
- Nennstrom - gerundet
17.5 A
- Nennspannung
500 V
- Abisolierlänge (min.)
8 mm
- Abisolierlänge (max.)
10 mm
- Herst.-Teilenr.
3248101
- Inhalt
1 St.
- Industrieverpackung
Ja
- Typ
3248101
- Abm.
(L x B x H) 33.55 x 3.5 x 28.1 mm
- Breite
3.5 mm
- Höhe
28.1 mm
- Länge
33.55 mm
- Gewicht
0.0030 kg
- Brennbarkeitsklasse
V0
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 825539117 Reihenklemme PHOENIX 3248101 - MPT 1,5/S BU
Beschreibung
Mini-Durchgangsklemme
Anschlüsse: 2
Leiterquerschnitt: 0,14...1,5 mm²
Nennstrom: 17,5 A
Nennspannung: 500 V
Breite: 3,5 mm
Anschluss: Push-in
Farbe: blau
Montageart: NS 15
Die blaue Mini-Durchgangsklemme 3248101 - MPT 1,5/S BU von PHOENIX CONTACT mit einem Leiterquerschnitt von 0,14...1,5 mm² und einer Breite von 3,5 mm verfügt über zwei Anschlüsse auf einer Etage mit einem Nennstrom von 17,5 A und einer Nennspannung von 500 V. Durch die kompakte Bauform und den Push-in-Anschluss ist ein schnelles und werkzeugloses Verdrahten der Reihenklemme auf engem Raum möglich. Starre oder mit Aderendhülse bestückte Leiter werden in den Leiterschacht gesteckt. Die Kontaktfeder öffnet sich selbsttätig und sorgt für die notwendige Anpresskraft gegen den Strombalken. Die Mini-Durchgangsklemme 3248101 - MPT 1,5/S BU kann universell für die Verdrahtung von Schaltschränken und Verteilern eingesetzt werden.
Lieferumfang
- Preis bezieht sich auf 1 Stück.
