Resideo 3-Wege-Flanschenmischer DR GG 20, PN 6, gerade DN 32, Grau

Der Resideo 3-Wege-Flanschenmischer DR GG 20, PN 6, gerade DN 32 ist eine robuste Komponente für die präzise Regelung von Flüssigkeitsströmen. Er verfügt über ein Gehäuse aus hochwertigem Grauguss GG 20 und ist für einen Nenndruck von PN 6 sowie eine Nennweite von DN 32 ausgelegt. Dieser Mischer ist ideal für den Einsatz in Wassersystemen mit bis zu 50 % Glykol bei Mediumtemperaturen von 2 °C bis 130 °C.

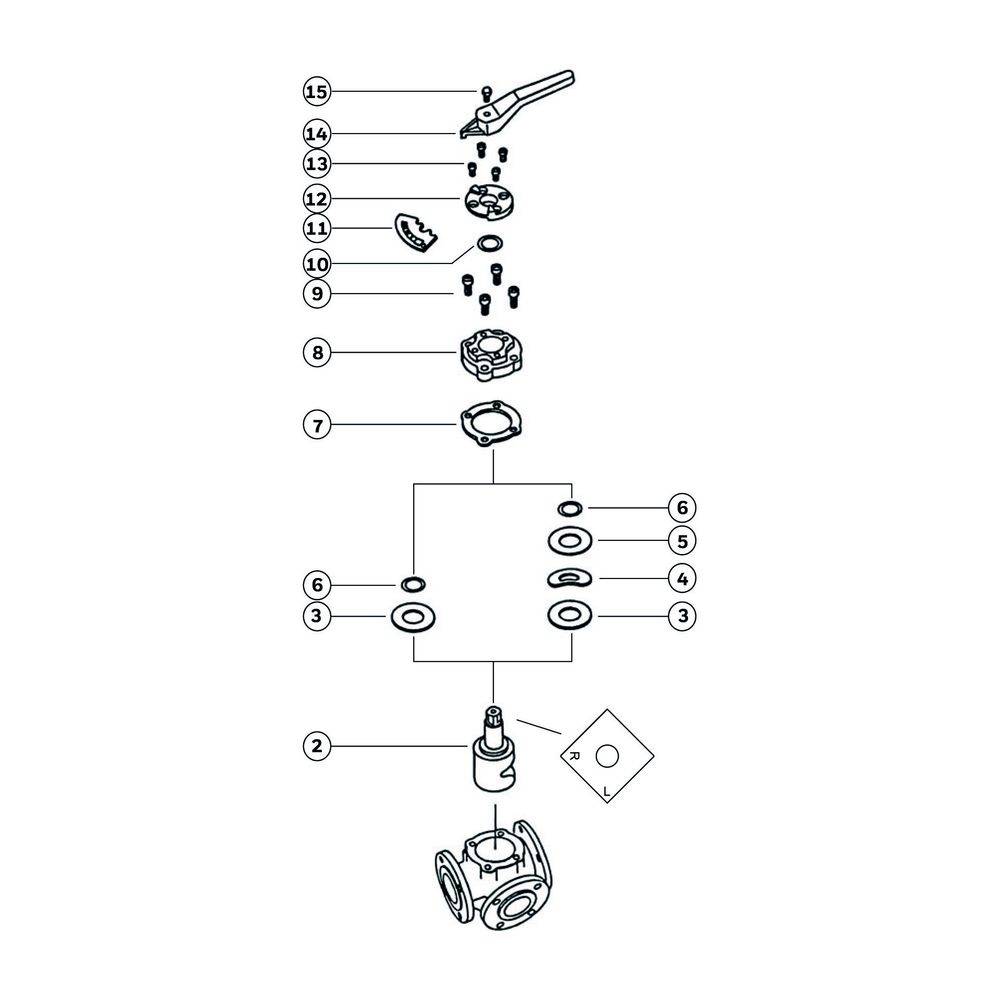

Wie ist der Resideo 3-Wege-Flanschenmischer konstruiert?Der Resideo 3-Wege-Flanschenmischer der Serie DR zeichnet sich durch ein robustes Gehäuse aus hochwertigem Gusseisen EN-GJL-200 (GG 20) aus, das eine lange Lebensdauer sicherstellt. Im Inneren befindet sich ein verchromtes Mischerküken, das mit Spezialfett behandelt wurde, um eine optimale Funktion zu ermöglichen. Eine doppelte O-Ring-Abdichtung sorgt für eine zuverlässige Dichtheit des Systems. Der Mischer ist mit einem geraden Durchgang konzipiert und bietet die Flexibilität, den Rücklaufanschluss wahlweise links oder rechts zu montieren. Ein Oberflächenschutz durch Grundierung trägt zusätzlich zur Beständigkeit bei.
Welche Anschluss- und Druckeigenschaften besitzt der Mischer?Der Flanschenmischer ist mit Flanschanschlüssen ausgestattet, die alle einen Rohraußendurchmesser von 32 aufweisen. Die Anschlusslängen betragen jeweils 80. Die Druckstufe ist mit PN 6 angegeben, was den Einsatz in Systemen mit einem Nenndruck von bis zu 6 bar ermöglicht.
Wie sind die Regelcharakteristiken und der Kvs-Wert definiert?Der Mischer besitzt eine gleichprozentige/lineare Regelcharakteristik, die eine präzise Steuerung des Durchflusses ermöglicht. Der Kvs-Wert beträgt 16, was den Volumenstrom bei einem Druckverlust von 1 bar beschreibt. Der Leckverlust des Kvs-Wertes liegt bei 1 %, was auf eine effiziente Dichtigkeit hinweist.
Für welche Medien und Temperaturbereiche ist der Mischer geeignet?Der 3-Wege-Flanschenmischer ist für den Einsatz mit Wasser und einem Glykolanteil von bis zu 50 % nach VDI 2035 ausgelegt. Die zulässige Mediumtemperatur reicht von 2 °C bis maximal 130 °C, was ihn für vielfältige Anwendungen in Heizungs- und Kühlkreisläufen qualifiziert.
Technische Daten
Werkstoff des Gehäuses: Gusseisen EN-GJL-200 (GG 20)
Nennweite: DN 32
Anschlüsse: Flansch
Nenndruck: PN 6
Kvs-Wert: 16
Leckverlust des Kvs-Wertes: 1 %
Mediumtemperatur: 2 °C - 130 °C
Regelcharakteristik: gleichprozentig/linear
Rohraußendurchmesser alle Anschlüsse: 32
Oberflächenschutz: Grundierung

Der Resideo 3-Wege-Flanschenmischer DR GG 20 überzeugt durch seine robuste Bauweise aus Grauguss und die präzise Regelung mit einem Kvs-Wert von 16. Die Flanschausführung und die Eignung für Wasser-Glykol-Gemische bei Temperaturen von 2 °C bis 130 °C machen ihn zu einer zuverlässigen Komponente für anspruchsvolle Heizungs- und Kühlanwendungen.
