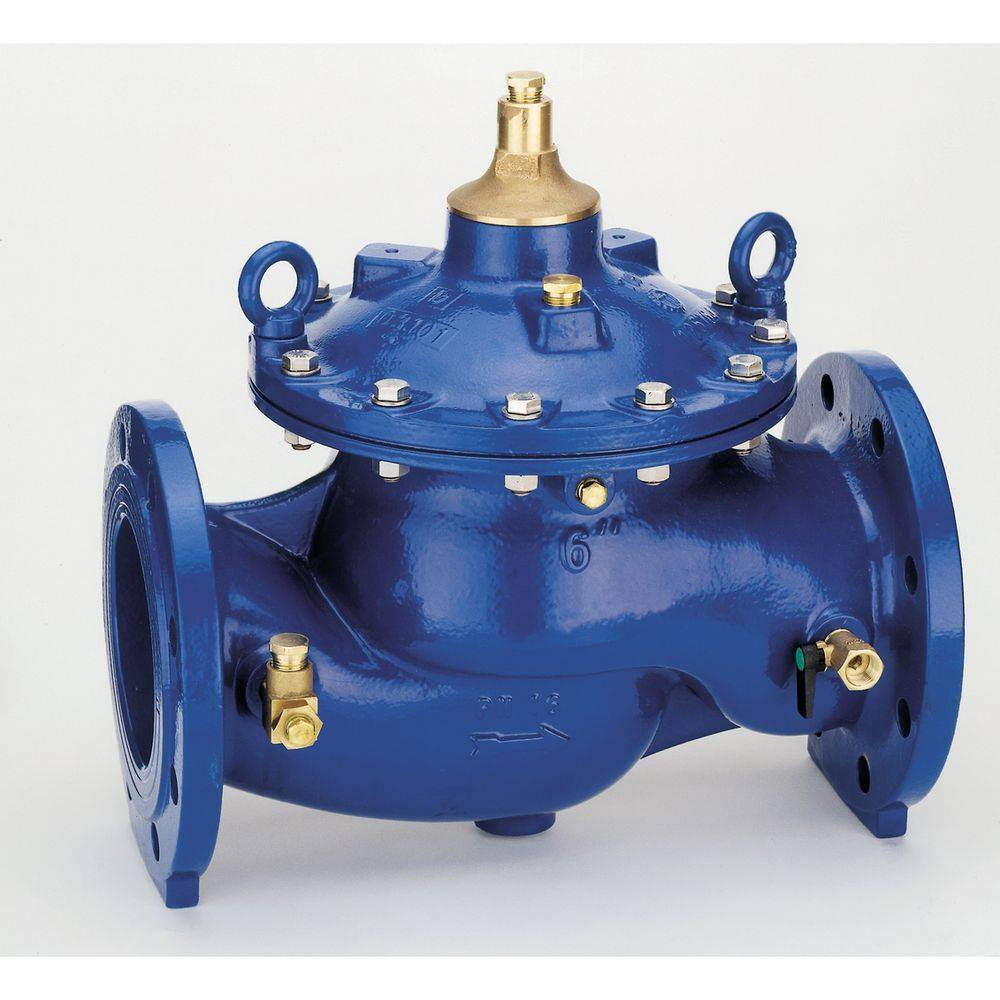

Resideo Basisventil BV300 GGG, pulverbeschichtet, A, DN 50, Blau

Das Resideo Basisventil BV300 GGG ist ein pulverbeschichtetes Absperrventil mit der Nennweite DN 50, das sich besonders für den Einsatz bei engen Einbauverhältnissen, beispielsweise in Schächten, eignet. Dieses kompakte Ventil ist für den Einsatz mit Trinkwasser bei Mediumtemperaturen von 2 bis 80 Grad Celsius ausgelegt und verfügt über eine Druckstufe von PN 16.

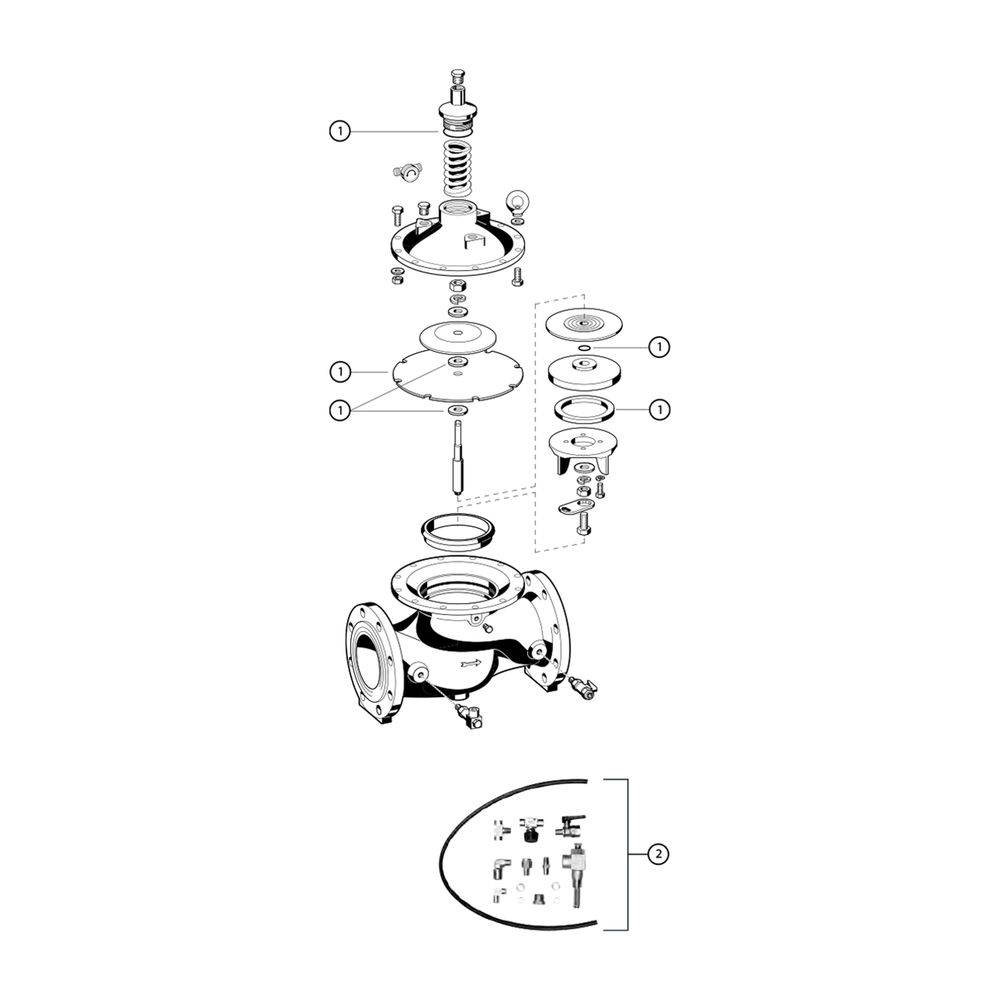

Wie ist das Resideo Basisventil BV300 konstruiert?Das Gehäuse, der Deckel und der Membranteller des Basisventils BV300 bestehen aus hochwertigem Kugelgraphitguss (ISO 1083, Werkstoffgüte GGG 40 / GJS-400-15). Diese Bauteile sind innen und außen pulverbeschichtet, was den Korrosionsschutz verbessert und die Langlebigkeit des Ventils unterstützt. Die robuste Bauweise macht das Ventil widerstandsfähig gegenüber mechanischen Belastungen und Umwelteinflüssen.
Welche Materialien werden für die Komponenten verwendet?Der Ventilsitz, die Druckfeder und die Steuerstange sind aus Edelstahl gefertigt, was eine hohe Beständigkeit gegen Korrosion und Verschleiß sicherstellt. Die Membrane ist gewebeverstärkt und besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), während die Dichtungen aus NBR und EPDM gefertigt sind. Der Regulierkegel besteht aus Rotguss, und die Steuerleitungen sind aus hochwertigem Kunststoff hergestellt.

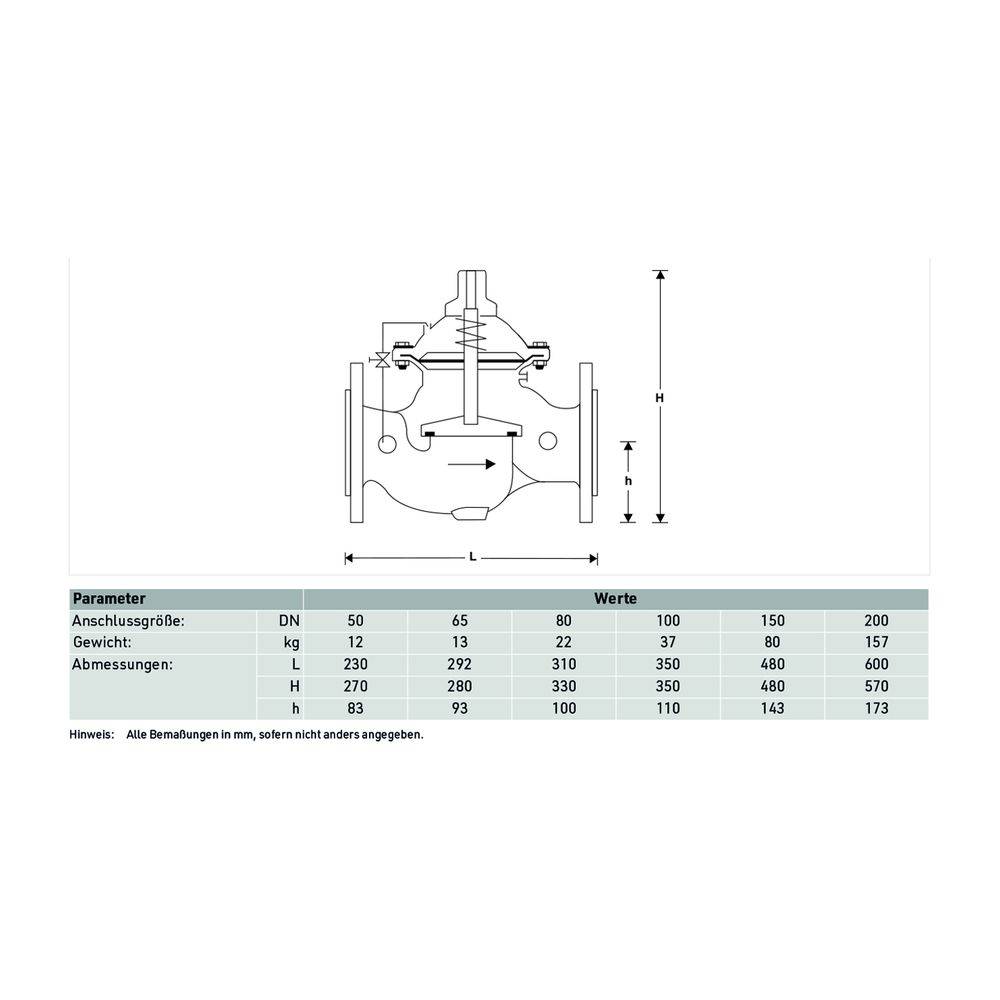

Wie erfolgt die Bedienung und welche Anschlüsse sind verfügbar?Das Basisventil BV300 wird hydraulisch bedient und verfügt über Flanschanschlüsse an beiden Seiten mit einem Rohraußendurchmesser von 50 mm. Die Anschlusslängen betragen jeweils 115 mm. Das Ventil ist mit einem geraden Durchlass und einem Ventilwinkel von 180 Grad ausgeführt, wobei der Winkel der Spindel 90 Grad beträgt.
Für welche Betriebsbedingungen ist das Ventil ausgelegt?Das Ventil ist für den Einsatz mit Trinkwasser bei Mediumtemperaturen von 2 bis 80 Grad Celsius geeignet. Es ist für einen maximalen Vordruck von 16 bar ausgelegt und kann einen Mindestdruck von 0,7 bar verarbeiten. Die Druckstufe des Artikels und der Flansche ist PN 16, und der maximale Druckunterschied bei 20 Grad Celsius beträgt 16 bar.
Welche besonderen Merkmale bietet das Basisventil BV300?Das Ventil ist mit einem integrierten Entlüftungsventil ausgestattet, das die Entlüftung des Systems erleichtert. Es ist ein Kompaktgerät, das sich besonders für den Einsatz bei engen Einbauverhältnissen eignet. Das Ventil ist baugleich mit dem ehemals von Honeywell angebotenen Modell und gehört zur Produktgruppe der pilotgesteuerten Regelventile.
Technische Daten
Nenndurchmesser: DN 50
Werkstoff Gehäuse: Kugelgraphitguss (GGG 40 / GJS-400-15)
Oberfläche: Pulverbeschichtet
Anschlussart: Flansch
Druckstufe: PN 16
Medium: Trinkwasser
Mediumtemperatur: 2 °C - 80 °C
Maximaler Vordruck: 16 bar
Mindestdruck: 0,7 bar
Zeta-Wert: 5,4

Das Resideo Basisventil BV300 GGG bietet eine robuste und kompakte Lösung für Absperraufgaben in Trinkwasseranlagen. Mit seiner pulverbeschichteten Oberfläche, hochwertigen Werkstoffen und hydraulischer Bedienung ist es für den Einsatz bei mittleren Drücken und Temperaturen bis 80 Grad Celsius ausgelegt und eignet sich besonders für beengte Einbausituationen. Die Nennweite von DN 50 und die Druckstufe PN 16 unterstreichen seine Leistungsfähigkeit.
