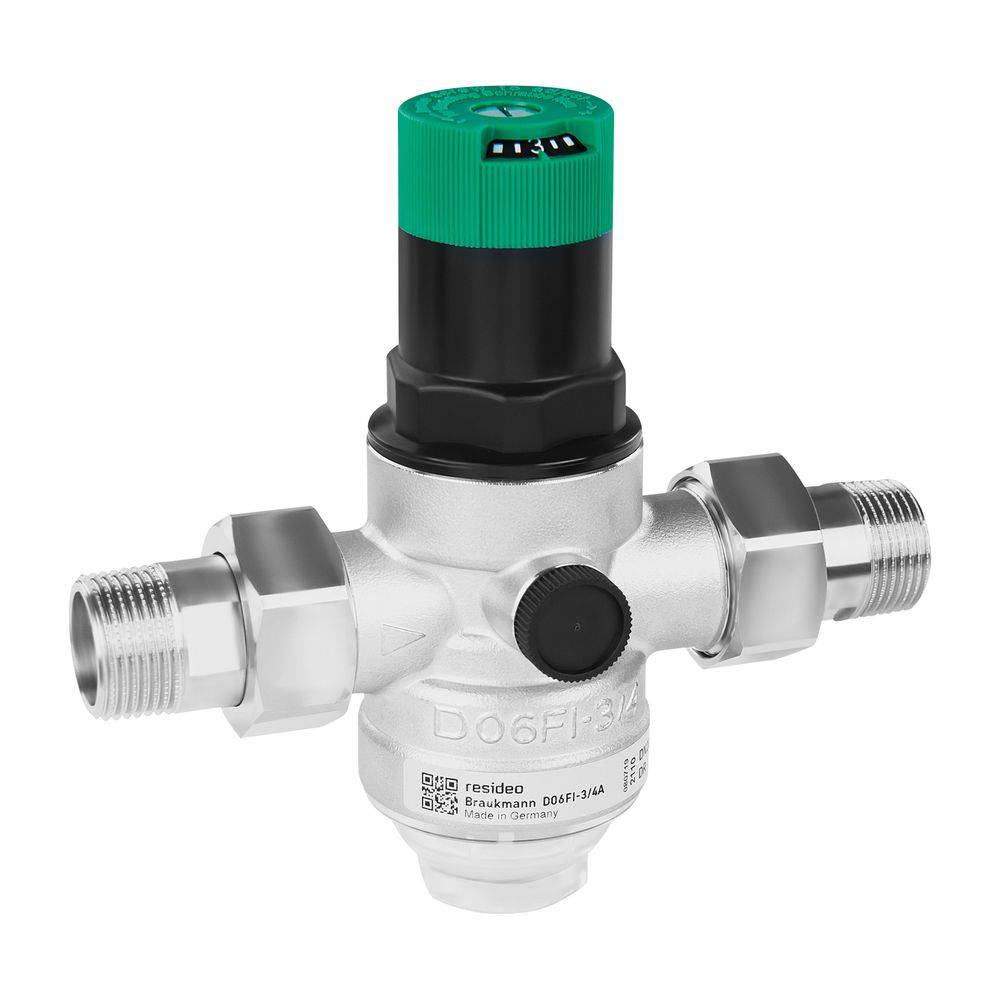

Resideo Druckminderer D06FI mit Einstellanzeige, Edelstahl, B, R 3/4"
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
286,55 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Warengruppe: Wasser
- Hersteller-Produktgruppe: Druckminderer und Druckregler
- Hersteller-Artikelnummer: D06FI-3/4B
- Bauhöhe: 147
- Oberflächenschutz: unbehandelt
- Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Werkstoff des Gehäuses: rostfreier Stahl
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Mit Manometer: nein
- Geeignet für Flüssigkeiten: ja
- Geeignet für Gase: nein
- Druckstufe Artikel: PN 25
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Max. Vordruck: 25
- Rohraußendurchmesser Anschluss 1: 20
- Rohraußendurchmesser Anschluss 2: 20
- Länge Anschluss 1: 80
- Länge Anschluss 2: 80
- Winkel der Spindel: 90
- Geeignet für Dampf: nein
- Mit Siphon: nein
- Mit Kupplungsanschluss 1: ja
- Mit Kupplungsanschluss 2: ja
- Schlüsselweite Überwurfmutter: 37
- Kvs-Wert: 3,1
- Mediumtemperatur (Dauerbetrieb): 2 - 70
- Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
- Reduzierter Druck: 1,5 - 6
- Typenzulassung nach BBR/EKS: nein
- Trinkwasserkonform nach UBA: Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 928040824 Resideo Druckminderer D06FI mit Einstellanzeige, Edelstahl, B, R 3/4"
Garantiebedingungen
Garantiebedingungen 928040824 Resideo Druckminderer D06FI mit Einstellanzeige, Edelstahl, B, R 3/4"
Beschreibung
Der Resideo Druckminderer D06FI mit Einstellanzeige aus nichtrostendem Stahl ist eine zuverlässige Komponente zur präzisen Druckregulierung in Wasserinstallationen. Ausgestattet mit einem patentierten Druckausgleichssystem und einem eingebauten Niro-Feinsieb, eignet er sich ideal für Trinkwasseranwendungen mit einem Nenndurchmesser von 3/4 Zoll (DN 20).
Welche Materialien und Konstruktionsmerkmale zeichnen den Druckminderer aus?Das Gehäuse und die Verschraubungen des Resideo Druckminderers D06FI bestehen aus nichtrostendem Stahl, was eine hohe Korrosionsbeständigkeit sicherstellt. Die Federhaube ist aus robustem Kunststoff gefertigt, während der Ventileinsatz aus korrosionsfestem Kunststoff besteht und bei Bedarf austauschbar ist. Das Gehäuse ist beidseitig mit einem Manometeranschluss G 1/4 nach ISO 228/1 ausgestattet, der eine optionale Drucküberwachung ermöglicht. Die Anschlüsse sind als konische Außengewinde (BSPT-R) ausgeführt und verfügen über Kupplungsanschlüsse.
Welche technischen Funktionen bietet der D06FI?Der Druckminderer D06FI verfügt über ein patentiertes Druckausgleichssystem, das eine konstante Hinterdruckregelung auch bei schwankendem Vordruck ermöglicht. Ein integriertes Niro-Feinsieb mit einer Maschenweite von circa 0,16 mm schützt die Anlage vor Partikeln und Verunreinigungen. Eine Einstellanzeige erleichtert die präzise Einstellung des gewünschten Hinterdrucks zwischen 1,5 und 6 bar, wobei das Gerät werkseitig auf 3 bar voreingestellt ist.
Für welche Anwendungen und Druckbereiche ist der Druckminderer geeignet?Dieser Druckminderer ist speziell für den Einsatz mit Flüssigkeiten, insbesondere Trinkwasser, konzipiert und nicht für Gase oder Dampf geeignet. Er ist für einen Nenndruck von PN 25 ausgelegt und kann einem maximalen Vordruck von 25 bar standhalten. Bei Verwendung einer Klarsicht-Siebtasse ist der Vordruck auf bis zu 16 bar begrenzt. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 2 °C und 70 °C. Die Anschlüsse sind als konische Außengewinde (BSPT-R) mit einem Nenndurchmesser von 3/4 Zoll (DN 20) ausgeführt.
Technische Daten
Nenndurchmesser: 3/4 Zoll (DN 20)
Max. Vordruck: 25 bar (mit Klarsicht-Siebtasse bis 16 bar)
Reduzierter Druck: 1,5 - 6 bar (voreingestellt 3 bar)
Nenndruck: PN 25
Kvs-Wert: 3,1
Mediumtemperatur: 2 °C - 70 °C
Werkstoff Gehäuse: nichtrostender Stahl
Anschlüsse: Außengewinde konisch BSPT-R
Bauhöhe: 147 mm
Feinsieb Maschenweite: ca. 0,16 mm
Der Resideo Druckminderer D06FI bietet eine zuverlässige und langlebige Lösung zur Druckregulierung in Trinkwasserinstallationen. Dank des robusten Gehäuses aus nichtrostendem Stahl, des patentierten Druckausgleichssystems und des integrierten Feinsiebs sorgt er für einen konstanten und sicheren Betrieb. Mit einem maximalen Vordruck von 25 bar und einem einstellbaren Hinterdruckbereich von 1,5 bis 6 bar ist dieses Modell eine präzise Komponente für anspruchsvolle Anwendungen.
