Resideo H-Verschraubung Verafix-VKE, Messing vernickelt, Durchgangsausführung, Außengewinde 1/2", 2-Rohr
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
21,51 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 3 Stück verfügbar
Technische Daten
- Hersteller-Warengruppe: Heizung
- Hersteller-Produktgruppe: Verschraubungen
- Hersteller-Artikelnummer: V2495DY015
- Abschließbar: nein
- Oberflächenschutz: vernickelt
- Länge: 70
- Werkstoff: Messing
- Einstellbar: nein
- Geeignet für Einrohrsystem: nein
- Geeignet für Zweirohrsystem: ja
- Mittenabstand Zufuhr/Rücklauf: 50
- Anschlussrichtung zur Wand (rechtwinklig): nein
- Anschlussrichtung zum Boden (gerade): ja
- Abmessung Rohranschluss: 3/4 Zoll Eurokonus
- Geeignet für Füll-/Entleerungshahn: nein
- Zufuhr/Rücklauf Kreuzanschluss: nein
- Größe Heizkörperanschluss: 3/4 Zoll Eurokonus
- Selbstregulierend: nein
- Kvs-Wert: 3,5
- Thermostatische Vorbereitung: nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915291586 Resideo H-Verschraubung Verafix-VKE, Messing vernickelt, Durchgangsausführung, Außengewinde 1/2", 2-Rohr
Garantiebedingungen
Garantiebedingungen 915291586 Resideo H-Verschraubung Verafix-VKE, Messing vernickelt, Durchgangsausführung, Außengewinde 1/2", 2-Rohr
Beschreibung

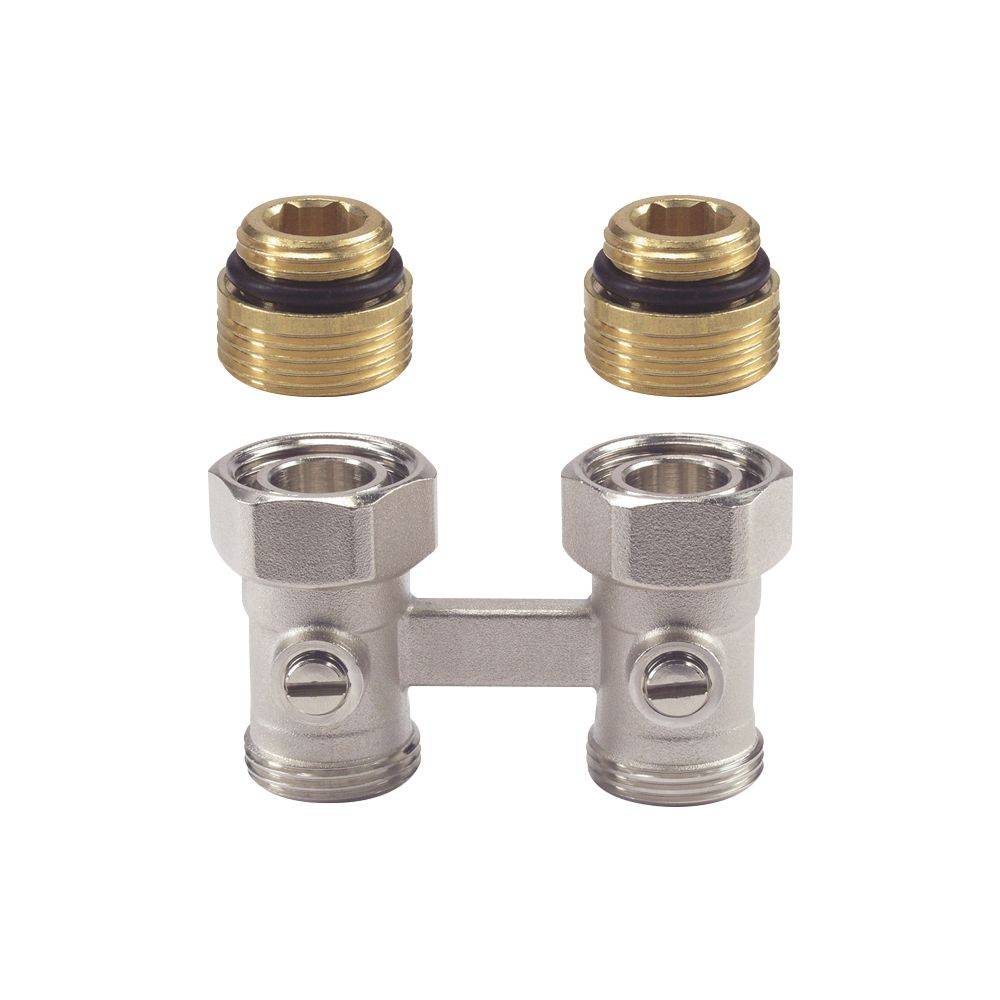

Die Resideo H-Verschraubung Verafix-VKE ist eine Absperrverschraubung aus vernickeltem Messing, speziell konzipiert für Kompaktheizkörper mit einem Mittenabstand von 50 mm. Sie dient der Absperrung einzelner Heizkörper mit integrierten Ventilgarnituren in Zweirohr-Anlagen und ist für den Einsatz in Heißwasser-Heizungsanlagen geeignet.
Wofür wird die Resideo H-Verschraubung Verafix-VKE eingesetzt?Die Verafix-VKE Absperrverschraubung von Resideo ist für die gezielte Absperrung einzelner Kompaktheizkörper in Zweirohr-Anlagen vorgesehen. Sie eignet sich für Heißwasser-Heizungsanlagen und ermöglicht die Absperrung von Heizkörpern mit integrierten Ventilgarnituren. Die Durchflussrichtung ist beliebig, wobei die Durchflusswerte für beide Richtungen gelten. Als Medium kann Wasser mit einem Glykolanteil von bis zu 50 % gemäß VDI 2035 verwendet werden.

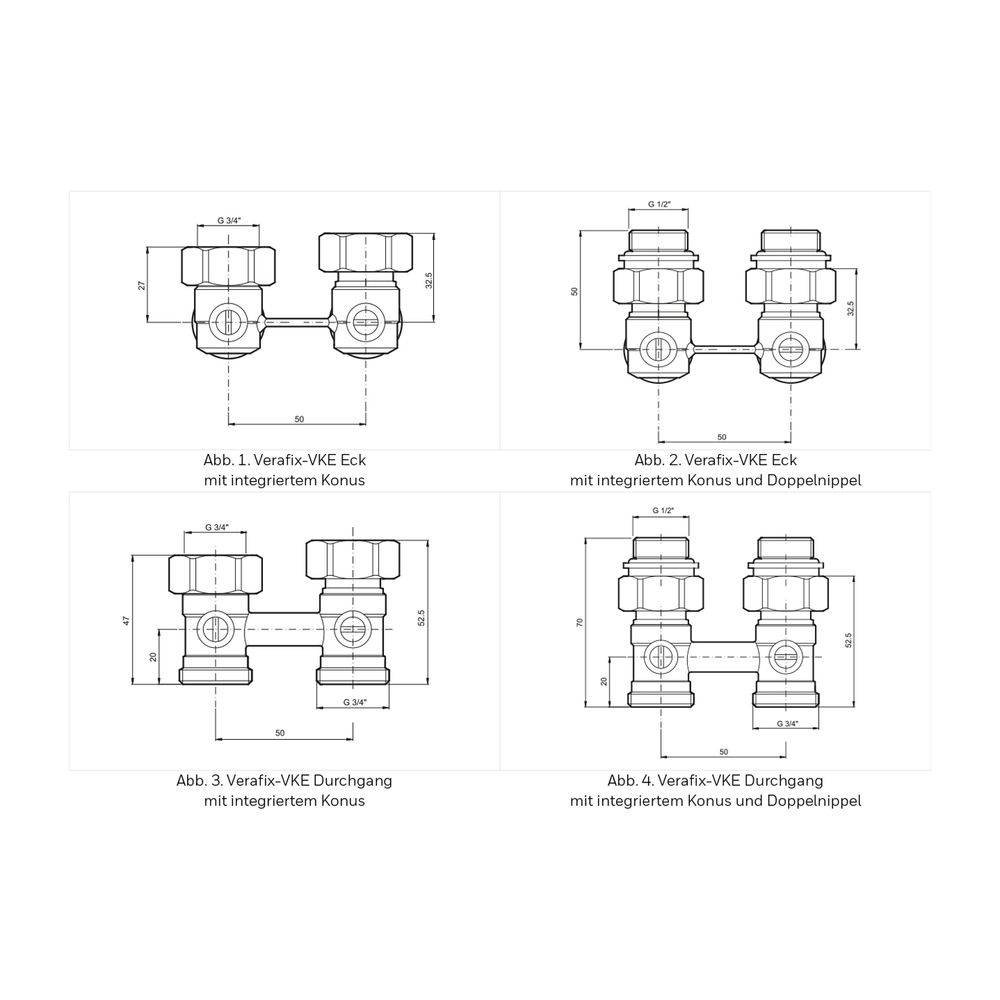

Wie ist die Verafix-VKE konstruiert und welche Anschlüsse bietet sie?Das robuste Ventilgehäuse der Verafix-VKE besteht aus vernickeltem Messing, was eine hohe Beständigkeit sicherstellt. Die Verschraubung ist in Durchgangsausführung gestaltet. Rohrseitig verfügt sie über ein 3/4 Zoll Außengewinde mit Eurokonus, das den Anschluss an Kupfer-, Weichstahl-, Kunststoff- und Verbundrohre ermöglicht. Heizkörperseitig ist ebenfalls ein 3/4 Zoll Außengewinde mit Eurokonus vorhanden.
Welche technischen Leistungsmerkmale zeichnen die Verschraubung aus?Die Resideo H-Verschraubung Verafix-VKE ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Der Kvs-Wert beträgt 3,5, was den Durchfluss durch die Verschraubung beschreibt. Die Nennweite ist DN 15. Sie ist für Mediumtemperaturen von 2 °C bis 120 °C geeignet. Die Verschraubung ist nicht einstellbar und nicht abschließbar. Die Anschlussrichtung zum Boden ist gerade.
Technische Daten
Werkstoff Gehäuse: Messing vernickelt
Mittenabstand Zufuhr/Rücklauf: 50 mm
Nennweite: DN 15
Anschlussgröße Rohrseite: 3/4 Zoll Außengewinde Eurokonus
Anschlussgröße Heizkörperseite: 3/4 Zoll Außengewinde Eurokonus
Bauform: Durchgang
Kvs-Wert: 3,5
Max. Betriebsdruck: 10 bar
Min. Mediumtemperatur: 2 °C
Max. Mediumtemperatur: 120 °C
Länge: 70
Die Resideo H-Verschraubung Verafix-VKE bietet eine zuverlässige und robuste Lösung zur Absperrung von Kompaktheizkörpern in Zweirohr-Heizungsanlagen. Mit ihrem vernickelten Messinggehäuse, einem Kvs-Wert von 3,5 und der Eignung für einen maximalen Betriebsdruck von 10 bar sowie Mediumtemperaturen bis 120 °C, ist sie eine leistungsfähige Komponente für Heißwasser-Heizungsanlagen.
