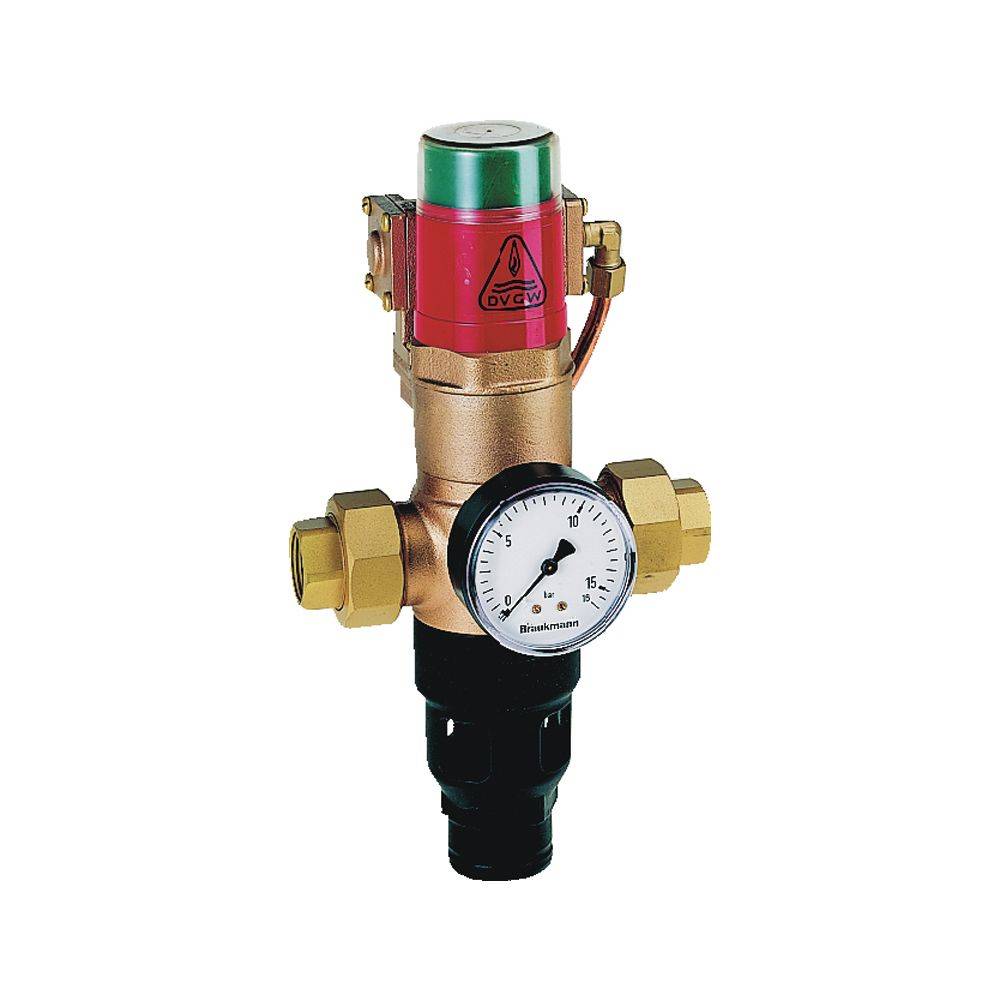

Resideo Rohrtrenner R295H EA2, vollautomatisch, Rotguss, Ausführung A, 1 1/2"

Der Resideo Rohrtrenner R295H EA2 ist eine vollautomatische und differenzdruckgesteuerte Sicherungsarmatur aus Rotguss mit einem Anschluss von 1 1/2 Zoll. Er dient der Rückflussverhinderung von Nichttrinkwasser in das öffentliche Trinkwassernetz und ist für den Einsatz bis zur Flüssigkeitskategorie 4 gemäß EN 1717 geeignet. Diese Armatur ist wartungspflichtig nach DIN EN 806-5.
Wie schützt der Resideo Rohrtrenner R295H EA2 die Trinkwasserinstallation?Als Sicherungsarmatur gemäß EN 1717 verhindert der durchflussgesteuerte Rohrtrenner GB (ehemals DIN 1988-4 Einbauart 2) zuverlässig das Rückdrücken, Rückfließen und Rücksaugen von Nichttrinkwasser in das öffentliche Versorgungsnetz. Er ist für Flüssigkeiten bis zur Kategorie 4 einsetzbar. Die hydraulisch angetriebene Armatur befindet sich in Ruhestellung in der Trennstellung, was einen sicheren Schutz ermöglicht.
Welche Materialien und Anschlüsse zeichnen den Rohrtrenner aus?Das Gehäuse des Rohrtrenners besteht aus hochwertigem Rotguss (Bronze Rg 5), was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Die Anschlüsse sind als Innengewinde Gas zylindrisch (BSPP) ausgeführt und haben einen Nenndurchmesser von 1 1/2 Zoll (40 mm) für beide Seiten. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Die Oberfläche ist unbehandelt.
Welche technischen Spezifikationen sind für den Betrieb relevant?Der Rohrtrenner ist für Trinkwasser mit einer maximalen Mediumtemperatur von 40 °C ausgelegt. Er arbeitet mit einem Nenndruck von PN 10, einem minimalen Eingangsdruck von 1,5 bar und einem maximalen Vordruck von 10 bar. Die Mindestdurchflussmenge beträgt 1 l/min, und der Kvs-Wert liegt bei 14. Der Druckabfall bei Nenndurchfluss beträgt 0,8 bar. Die Einbaulage ist horizontal, wobei das Ablassventil nach unten ausgerichtet sein muss. Die Bauhöhe beträgt 390 mm, die Einbaulänge 158 mm (mit Anschlussverschraubung 228 mm).
Technische Daten
Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
Nennweite: 1 1/2 Zoll (40 mm)
Nenndruck: PN 10
Max. Mediumtemperatur: 40 °C
Kvs-Wert: 14
Flüssigkeitskategorie nach EN 1717: 4

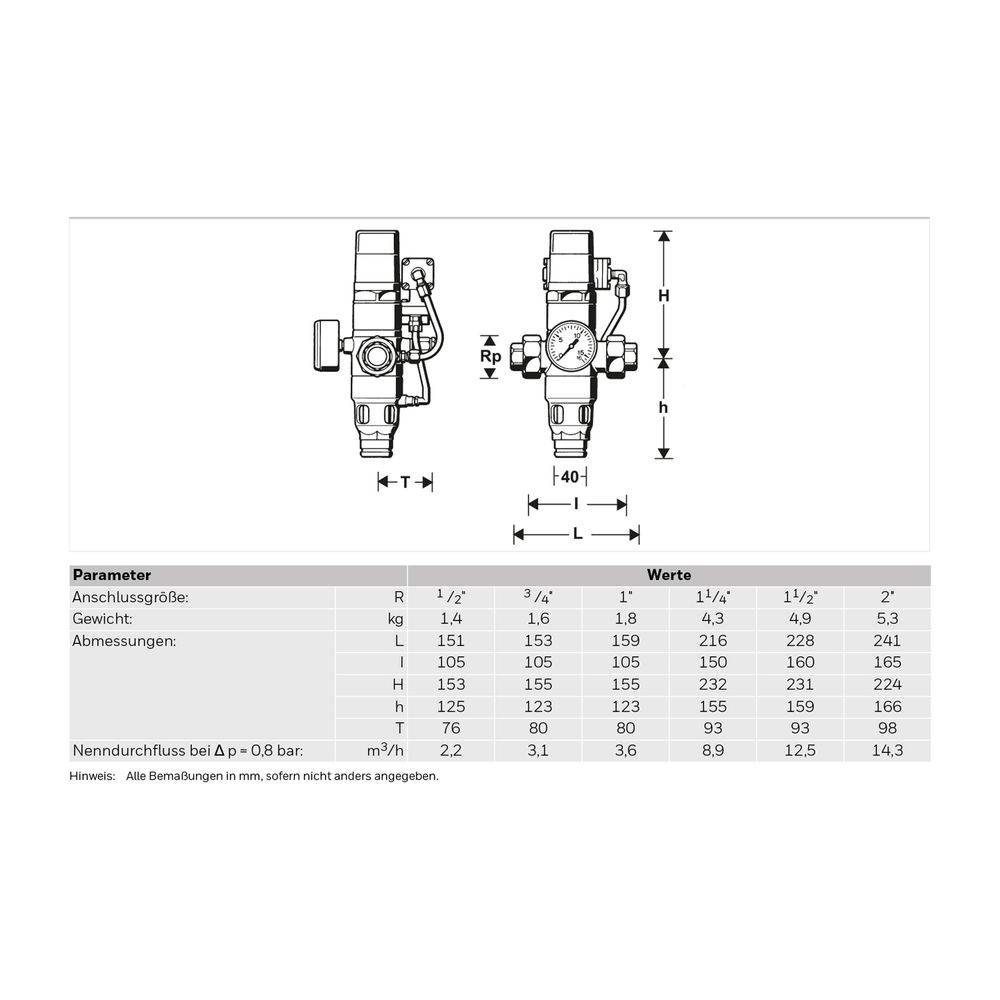

Bauhöhe: 390 mm
Einbaulänge: 158 mm
Mindestdurchflussmenge: 1 l/min
Max. Vordruck: 10 bar

Der Resideo Rohrtrenner R295H EA2 bietet eine zuverlässige und normgerechte Lösung zur Sicherung der Trinkwasserinstallation. Mit seinem robusten Rotgussgehäuse, der vollautomatischen und differenzdruckgesteuerten Funktion sowie der Eignung für Flüssigkeitskategorie 4 und einer maximalen Mediumtemperatur von 40 °C erfüllt er die Anforderungen der EN 1717 und DIN EN 806-5. Die Nennweite von 1 1/2 Zoll und der Nenndruck von PN 10 unterstreichen die Leistungsfähigkeit dieser Sicherungsarmatur.
